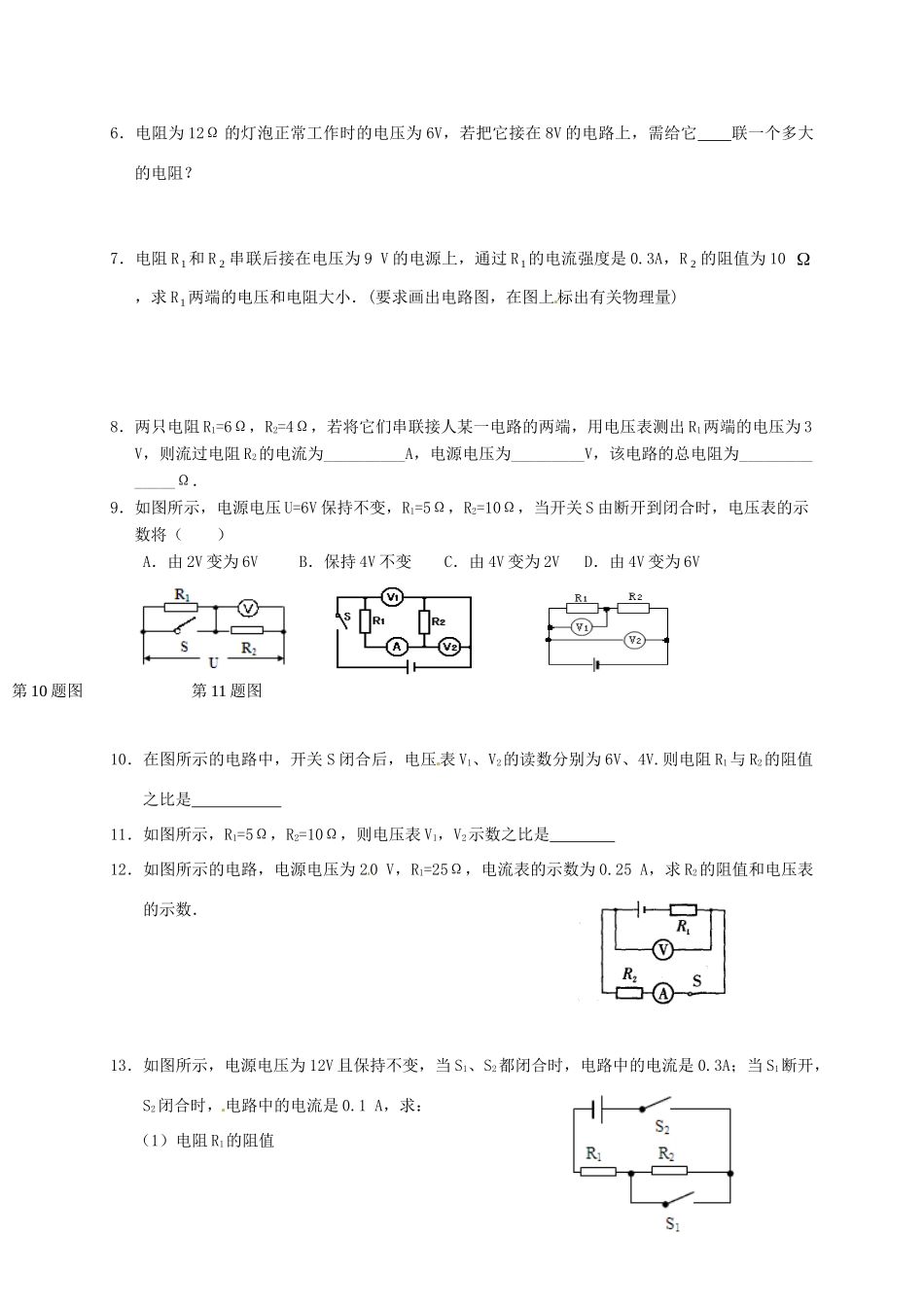

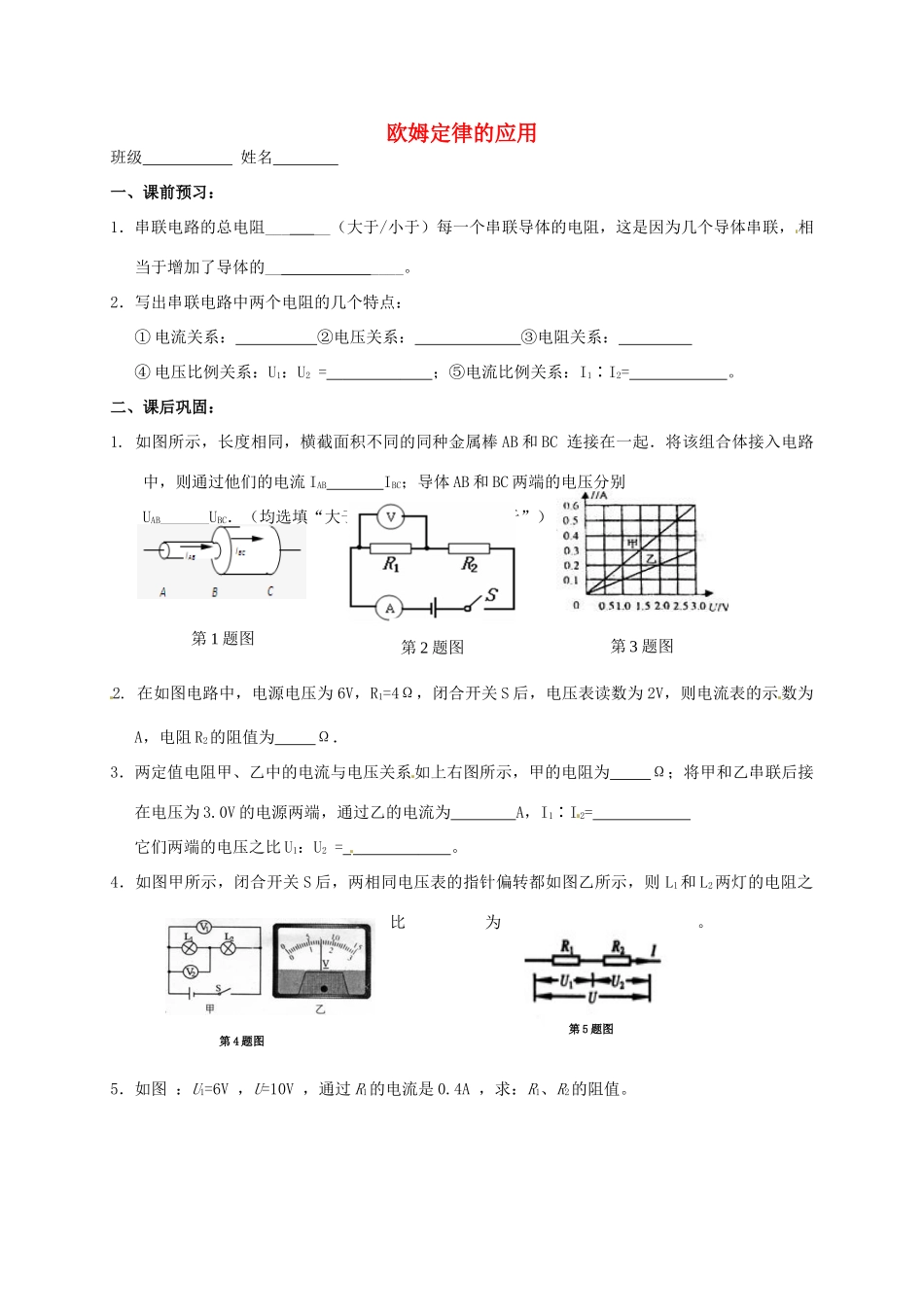

欧姆定律的应用班级姓名一、课前预习：1．串联电路的总电阻_____（大于/小于）每一个串联导体的电阻，这是因为几个导体串联，相当于增加了导体的______。2．写出串联电路中两个电阻的几个特点：①电流关系：②电压关系：③电阻关系：④电压比例关系：U1：U2=；⑤电流比例关系：I1∶I2=。二、课后巩固：1.如图所示，长度相同，横截面积不同的同种金属棒AB和BC连接在一起．将该组合体接入电路中，则通过他们的电流IABIBC；导体AB和BC两端的电压分别UABUBC．（均选填“大于”、“等于”或“小于”）2.在如图电路中，电源电压为6V，R1=4Ω，闭合开关S后，电压表读数为2V，则电流表的示数为A，电阻R2的阻值为Ω．3．两定值电阻甲、乙中的电流与电压关系如上右图所示，甲的电阻为Ω；将甲和乙串联后接在电压为3.0V的电源两端，通过乙的电流为A，I1∶I2=它们两端的电压之比U1：U2=。4．如图甲所示，闭合开关S后，两相同电压表的指针偏转都如图乙所示，则L1和L2两灯的电阻之比为。5．如图：U1=6V，U=10V，通过R1的电流是0.4A，求：R1、R2的阻值。第1题图第2题图第3题图第4题图第5题图6．电阻为12Ω的灯泡正常工作时的电压为6V，若把它接在8V的电路上，需给它联一个多大的电阻？7．电阻R1和R2串联后接在电压为9V的电源上，通过R1的电流强度是0.3A，R2的阻值为10，求R1两端的电压和电阻大小．(要求画出电路图，在图上标出有关物理量)8．两只电阻R1=6Ω，R2=4Ω，若将它们串联接人某一电路的两端，用电压表测出R1两端的电压为3V，则流过电阻R2的电流为__________A，电源电压为_________V，该电路的总电阻为______________Ω．9．如图所示，电源电压U=6V保持不变，R1=5Ω，R2=10Ω，当开关S由断开到闭合时，电压表的示数将（）A．由2V变为6VB．保持4V不变C．由4V变为2VD．由4V变为6V10．在图所示的电路中，开关S闭合后，电压表V1、V2的读数分别为6V、4V.则电阻R1与R2的阻值之比是11．如图所示，R1=5Ω，R2=10Ω，则电压表V1，V2示数之比是12．如图所示的电路，电源电压为20V，R1=25Ω，电流表的示数为0.25A，求R2的阻值和电压表的示数．13．如图所示，电源电压为12V且保持不变，当S1、S2都闭合时，电路中的电流是0.3A；当S1断开，S2闭合时，电路中的电流是0.1A，求：（1）电阻R1的阻值第9题图第11题图第10题图（2）S1断开，S2闭合时R2两端的电压教师评价批改日期
