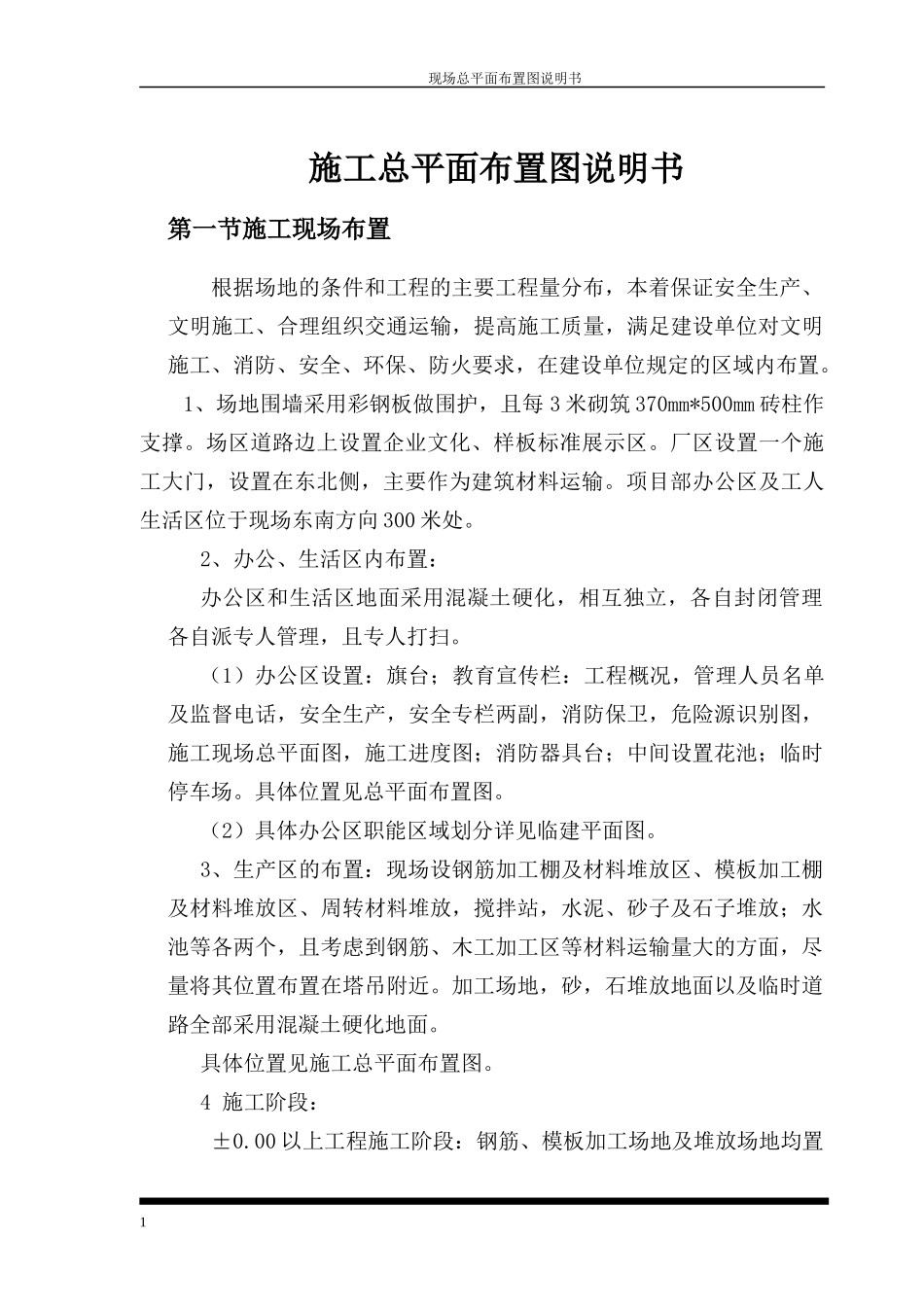

现场总平面布置图说明书施工总平面布置图说明书第一节施工现场布置根据场地的条件和工程的主要工程量分布，本着保证安全生产、文明施工、合理组织交通运输，提高施工质量，满足建设单位对文明施工、消防、安全、环保、防火要求，在建设单位规定的区域内布置。1、场地围墙采用彩钢板做围护，且每3米砌筑370mm*500mm砖柱作支撑。场区道路边上设置企业文化、样板标准展示区。厂区设置一个施工大门，设置在东北侧，主要作为建筑材料运输。项目部办公区及工人生活区位于现场东南方向300米处。2、办公、生活区内布置：办公区和生活区地面采用混凝土硬化，相互独立，各自封闭管理各自派专人管理，且专人打扫。（1）办公区设置：旗台；教育宣传栏：工程概况，管理人员名单及监督电话，安全生产，安全专栏两副，消防保卫，危险源识别图，施工现场总平面图，施工进度图；消防器具台；中间设置花池；临时停车场。具体位置见总平面布置图。（2）具体办公区职能区域划分详见临建平面图。3、生产区的布置：现场设钢筋加工棚及材料堆放区、模板加工棚及材料堆放区、周转材料堆放，搅拌站，水泥、砂子及石子堆放；水池等各两个，且考虑到钢筋、木工加工区等材料运输量大的方面，尽量将其位置布置在塔吊附近。加工场地，砂，石堆放地面以及临时道路全部采用混凝土硬化地面。具体位置见施工总平面布置图。4施工阶段：±0.00以上工程施工阶段：钢筋、模板加工场地及堆放场地均置1现场总平面布置图说明书在规划区，在塔吊吊装范围内，详见总平面布置图。第二节运输设备1根据现场情况及本工程的设计特点，最大限度减少场地内运输，减少材料二次搬运。各种材料按计划分期分批进场，堆放的位置尽量靠近使用地点尽量设置在垂直运输机械覆盖范围内，共布置两台臂长50m附着式塔吊，两台施工电梯，其它水平运输配备，铲车，汽车、四轮翻斗车、手推车等。2塔吊主要解决材料、周转材料、机具运输及配合浇筑砼，3施工电梯主要解决砌砖抹灰材料的运输，具体位置详见施工总平面布置图。第三节施工道路及场地1、在施工过程中，应保证临时道路的完好和畅通，损坏处及时修补，不得在临时道路上堆放材料和垃圾。地下室施工完后，场内临时道路必须循环畅通。2、在现场路边四周整理出排水沟，根据地形将废水排至场外，防止地表积水。第四节施工现场临时供排水及临时消防供水一、水源的选择：根据甲方提供的位置，在场地东北方向接入总水源，供施工现场用水及临时消防供水，并在现场设置一个70m³的备用水池，以确保施工用水的供应。在项目部生活区后设置一个200m³的消防水池，用以保证项目部生活区用水及消防用水的供应。二、临时施工供水及临时消防供水的平面布置：1、临时施工用水方案：在东北方向接入总水源，搭设水泵房。供地面临时用水系统主干线，采用D100塑料管布置，支干线采用D65塑料管。塔楼供水系统采用多级加压泵加压供水。，水泵房设2台多级加压泵，泵扬程2现场总平面布置图说明书60m、流量60m3/h，分供楼层施工及消防。2、灭火器的布置：现场进口通道显眼处设一组不少于2个灭火器，并摆放消防砂箱，水桶，火钩及铁锹等工具，材料场、木工棚、模板堆放加工场、办公室、宿舍等设2个灭火器，配电室设干粉灭火器两个，施工楼层从二层起每三层增设一个消火栓，位置统一显眼，且不妨碍施工。3、临时施工用水设施及消防设施的管理：临时加压泵房设专人24小时值班，要求值班人员有责任心及安全防火意识，并且有一定专业知识，每天做好泵运转记录，做好水泵的保养维护，发现问题及时处理。安装好的消防栓、箱、灭火器等消防器材禁止任何人随意开启或搬动，消防栓内的水龙带卷放整齐，平时做好消防设施的维护，定期专人检查，发现问题及时汇报、整改、更换以保证消防器材的良好使用功能。4、施工现场临时供水、临时消防供水、临时排水明沟的路线平面布置详见总平面临水布置图第五节现场施工临时供电一、概述1、依据JGJ46-2005《施工现场临时用电安全技术规范》2、目的：使施工现场临时用电工程的设置遵循科学的依据，从而保障运行得安全、可靠、投入经济，有助于加强对临时用电工程得技术管理。二、临时施工供电的平...
