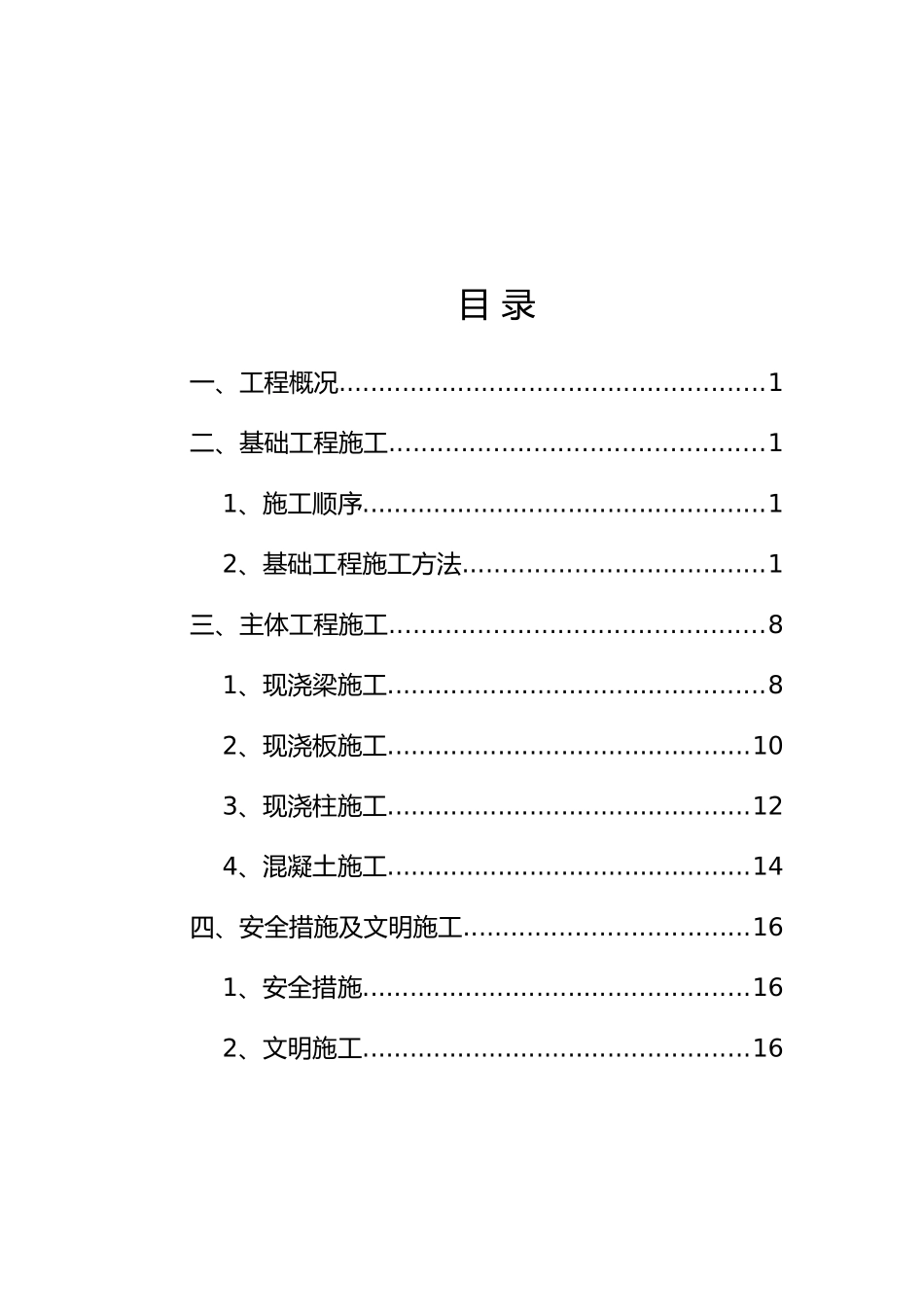

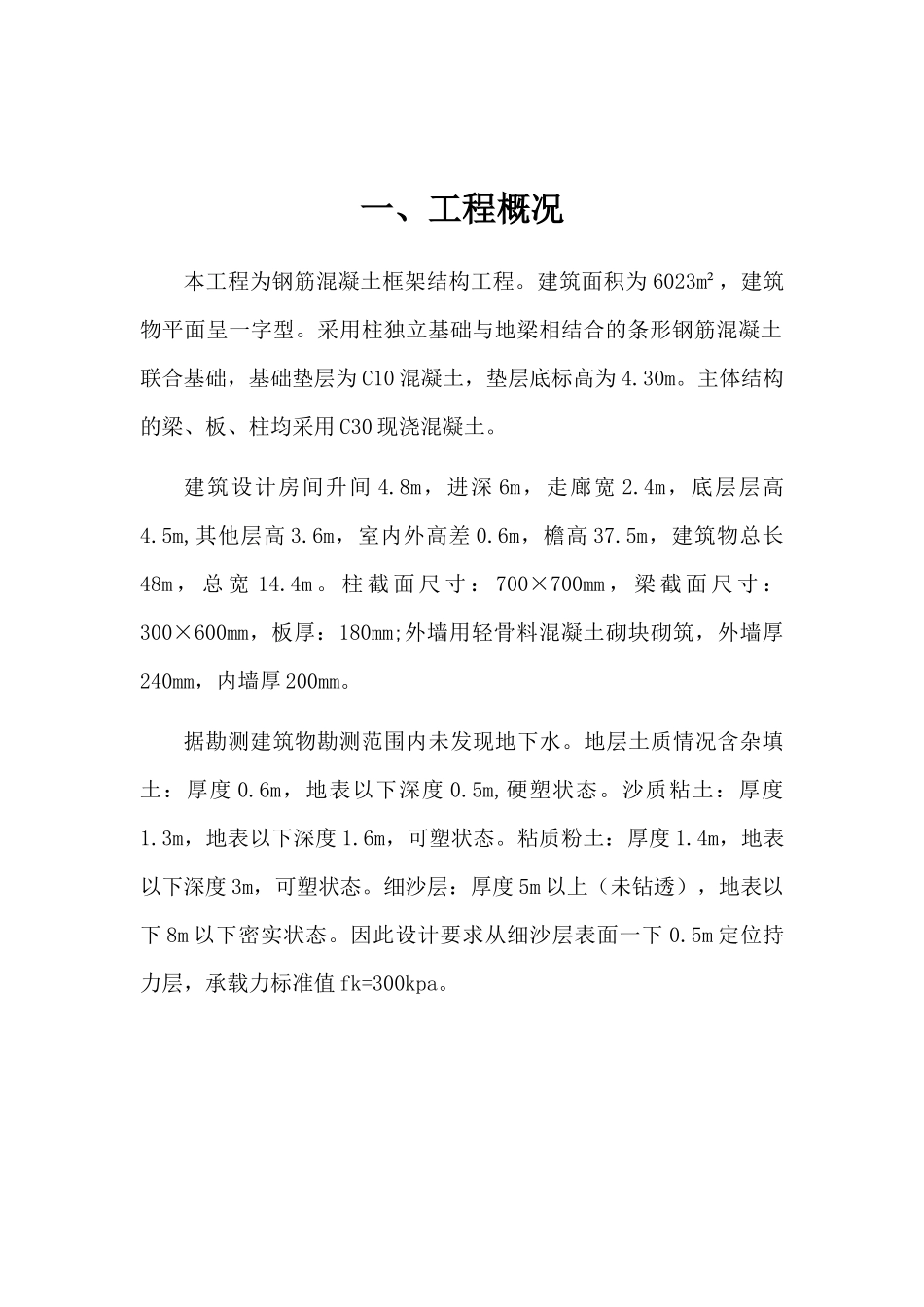

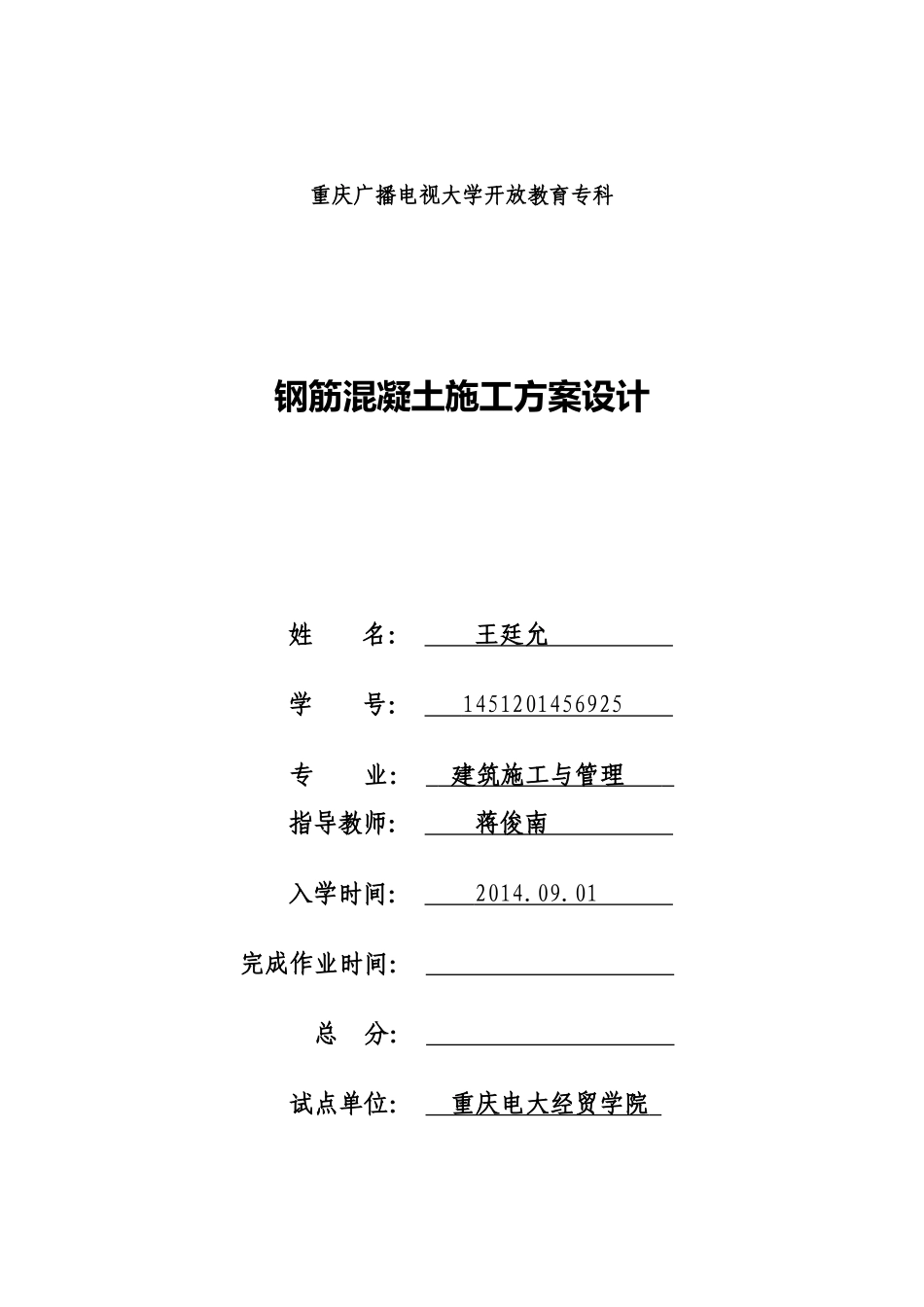

重庆广播电视大学开放教育专科钢筋混凝土施工方案设计姓名：王廷允学号：1451201456925专业：建筑施工与管理指导教师：蒋俊南入学时间：2014.09.01完成作业时间：总分：试点单位：重庆电大经贸学院目录一、工程概况......................................................1二、基础工程施工...............................................11、施工顺序...................................................12、基础工程施工方法......................................1三、主体工程施工...............................................81、现浇梁施工................................................82、现浇板施工..............................................103、现浇柱施工..............................................124、混凝土施工..............................................14四、安全措施及文明施工....................................161、安全措施.................................................162、文明施工.................................................16一、工程概况本工程为钢筋混凝土框架结构工程。建筑面积为6023m²，建筑物平面呈一字型。采用柱独立基础与地梁相结合的条形钢筋混凝土联合基础，基础垫层为C10混凝土，垫层底标高为4.30m。主体结构的梁、板、柱均采用C30现浇混凝土。建筑设计房间升间4.8m，进深6m，走廊宽2.4m，底层层高4.5m,其他层高3.6m，室内外高差0.6m，檐高37.5m，建筑物总长48m，总宽14.4m。柱截面尺寸：700×700mm，梁截面尺寸：300×600mm，板厚：180mm;外墙用轻骨料混凝土砌块砌筑，外墙厚240mm，内墙厚200mm。据勘测建筑物勘测范围内未发现地下水。地层土质情况含杂填土：厚度0.6m，地表以下深度0.5m,硬塑状态。沙质粘土：厚度1.3m，地表以下深度1.6m，可塑状态。粘质粉土：厚度1.4m，地表以下深度3m，可塑状态。细沙层：厚度5m以上（未钻透），地表以下8m以下密实状态。因此设计要求从细沙层表面一下0.5m定位持力层，承载力标准值fk=300kpa。二、基础工程施工1、施工顺序基础工程施工顺序:挖土→垫层→绑筋→支模→浇注基础混凝土→养护→拆模→回填土2、基础工程施工方法（1）开挖方法：机械挖土挖土机械有：挖土机、推土机、铲运机、自卸汽车等。一般机具有：铁锹（尖、平头两种）、手推车、小白线或20号铅丝和钢卷尺以及坡度尺等。作业条件：土方开挖前，应根据施工方案的要求，将施工区域内的地下、地上障碍物清除和处理完毕。建筑物或构筑物的位置或场地的定位控制线（桩）、标准水平桩及开槽的灰线尺寸，必须经过检验合格；并办完预检手续。夜间施工时，应有足够的照明设施；在危险地段应设置明显标志，并要合理安排开挖顺序，防止错挖或超挖。选择土方机械，应根据施工区域的地形与作业条件、土的类别与厚度、总工程量和工期综合考虑，以能发挥施工机械的效率来确定，编好施工方案。施工区域运行路线的布置，应根据作业区域工程的大小、机械性能、运距和地形起伏等情况加以确定。在机械施工无法作业的部位和修整边坡坡度、清理槽底等，均应配备人工进行。熟悉图纸，做好技术交底。工艺流程：确定开挖的顺序和坡度→分段分层平均下挖→修边和清底（2）基坑支护：高压旋喷桩高压旋喷桩工艺原理高压旋喷桩是用专门特制的钻机至设计深度后，利用高压泥浆泵等高压发生装置，通过安装在钻杆底端的特殊喷嘴，向周围主体喷射水泥泥浆，同时钻杆以一定提升速度、旋转速度向上提升，高压射流破坏了周围的原土体结构，并强制使土体与水泥浆液混和、胶结、硬化，从而在地基中重新固结成一定强度的圆柱体，达到改良土质、提高地基强度、形成止水帷幕、减少土体压缩变形的目的。高压旋喷桩施工工艺流程操作要点在定孔位时，一定严格按照设计放样定孔位，其误差不大于2cm，并用钢筋桩固定或用油漆标识。在高喷灌浆轴线拐弯处应设固定桩。把钻机移至钻孔位置，对准孔位用水平尺掌握机台水平，立轴垂直、垫牢机架、钻机的垂直度满足精度要求，经技术人员验测合格后方可开钻。如发现钻机倾斜，则停机找平后再开钻...
