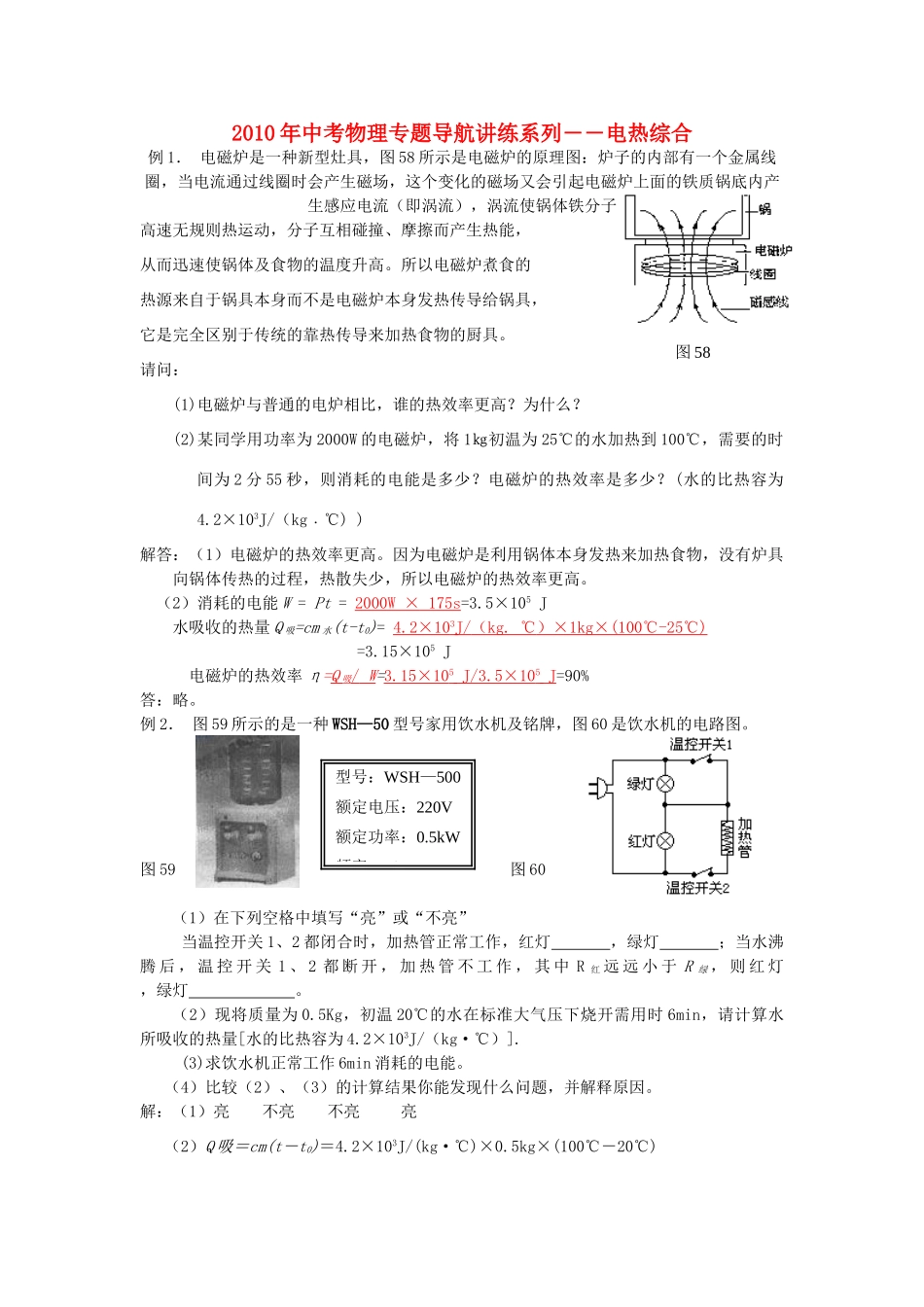

2010年中考物理专题导航讲练系列――电热综合例1．电磁炉是一种新型灶具，图58所示是电磁炉的原理图：炉子的内部有一个金属线圈，当电流通过线圈时会产生磁场，这个变化的磁场又会引起电磁炉上面的铁质锅底内产生感应电流（即涡流），涡流使锅体铁分子高速无规则热运动，分子互相碰撞、摩擦而产生热能，从而迅速使锅体及食物的温度升高。所以电磁炉煮食的热源来自于锅具本身而不是电磁炉本身发热传导给锅具，它是完全区别于传统的靠热传导来加热食物的厨具。请问：(1)电磁炉与普通的电炉相比，谁的热效率更高？为什么？(2)某同学用功率为2000W的电磁炉，将1㎏初温为25℃的水加热到100℃，需要的时间为2分55秒，则消耗的电能是多少？电磁炉的热效率是多少？(水的比热容为4.2×103J/（kg﹒℃))解答：（1）电磁炉的热效率更高。因为电磁炉是利用锅体本身发热来加热食物，没有炉具向锅体传热的过程，热散失少，所以电磁炉的热效率更高。（2）消耗的电能W=Pt=2000W×175s=3.5×105J水吸收的热量Q吸=cm水(t-t0)=4.2×103J/（kg.℃）×1kg×(100℃-25℃)=3.15×105J电磁炉的热效率η=Q吸/W=3.15×105J/3.5×105J=90%答：略。例2．图59所示的是一种WSH—50型号家用饮水机及铭牌，图60是饮水机的电路图。图59图60（1）在下列空格中填写“亮”或“不亮”当温控开关1、2都闭合时，加热管正常工作，红灯，绿灯；当水沸腾后，温控开关1、2都断开，加热管不工作，其中R红远远小于R绿，则红灯，绿灯。（2）现将质量为0.5Kg，初温20℃的水在标准大气压下烧开需用时6min，请计算水所吸收的热量[水的比热容为4.2×103J/（kg·℃）].(3)求饮水机正常工作6min消耗的电能。（4）比较（2）、（3）的计算结果你能发现什么问题，并解释原因。解：（1）亮不亮不亮亮（2）Q吸＝cm(t－t0)＝4.2×103J/(kg·℃)×0.5kg×(100℃－20℃)图58型号：WSH—500额定电压：220V额定功率：0.5kW频率：50Hz＝1.68×105J（3）W＝Pt＝500W×360s＝1.8×105J（4）从（2）、（3）的计算结果发现饮水机正常工作6min消耗的电能大于这段时间饮水机吸收的热量；电能没有全部转化为内能，存在热散失。答：略。【规律总结】解这类型题要求：（1）正确分析电路的连接方式；（2）熟练掌握电功、电热、物体吸热或放热、热效率的计算公式和方法；（3）注意有些情况是电能全部转化为热能，有些情况不是。针对具体情况选用正确的公式。拓展演练1．小明的新家想安装一台无水箱式电热水器，这种电热水器当有冷水流过它时，就能达到要求的温度而立即从喷头流出供淋浴。已知冷水温度为15℃，淋浴所需热水温度为40℃，电热水器一分钟流出热水的质量约为4Kg，水的比热容为4.2×103J/（Kg·℃）.(1)将质量为4Kg温度为15℃的冷水，加热到淋浴所需要的温度，水吸收的热量是多少？（2）如果不考虑热损失，无箱式热水器的电功率至少多大才能满足淋浴的要求？（3）小明新家的电路允许通过的最大电流为30A，问他家能不能使用该电热水器？解：（1）水吸收的热量Q=cm(t2-t1)=4.2×103J/(kg·℃)×4kg×25℃=4.2×105J(2)W=QP=W/t=(4.2×105J)/60s=7×103W(3)电热水器正常工作的电流所以，小明家不宜安装这种热水器。2.“5·12”坟川大地震发生后，常州常发集团向灾区人民捐赠一批柴油发电机．这种柴油发电机的工作原理为：以风冷四冲程直喷式柴油机为动力系统，带动发电机发电，该柴油发电机说明书的部分内容如表所示．现在用一台该型号的柴油发电机给灾民临时安置区供电，如图所示．发电机到安置区的距离是400m,输电线路中的火线和零线均为GBCZ60型单股铜导线，该型导线单位长度的电阻为2.5×10-4Ω／m.安置区家用电器的总功率为44kW,当这些家用电器都正常工作时，求：(1)输电线路中的电流多大？(2)输电线路损失的电功率多大？(3)发电机实际输出电压多大？(4)该柴油发电机工作过程中，每小时消耗18kg柴油，柴油完全燃烧产生的内能转化为发电机输出电能的效率是多少？（柴油热值是3.3X107J/kg)答案：3．图61是一个加热、保温电路的一部分。电热丝R1规格为“220V1100W”，限流电阻R2=506Ω。电路的工作原理是：当温控开关S接a时，电热丝R1接入电路，电路处...
