单面焊接双面成型焊接方法VIP专享VIP免费

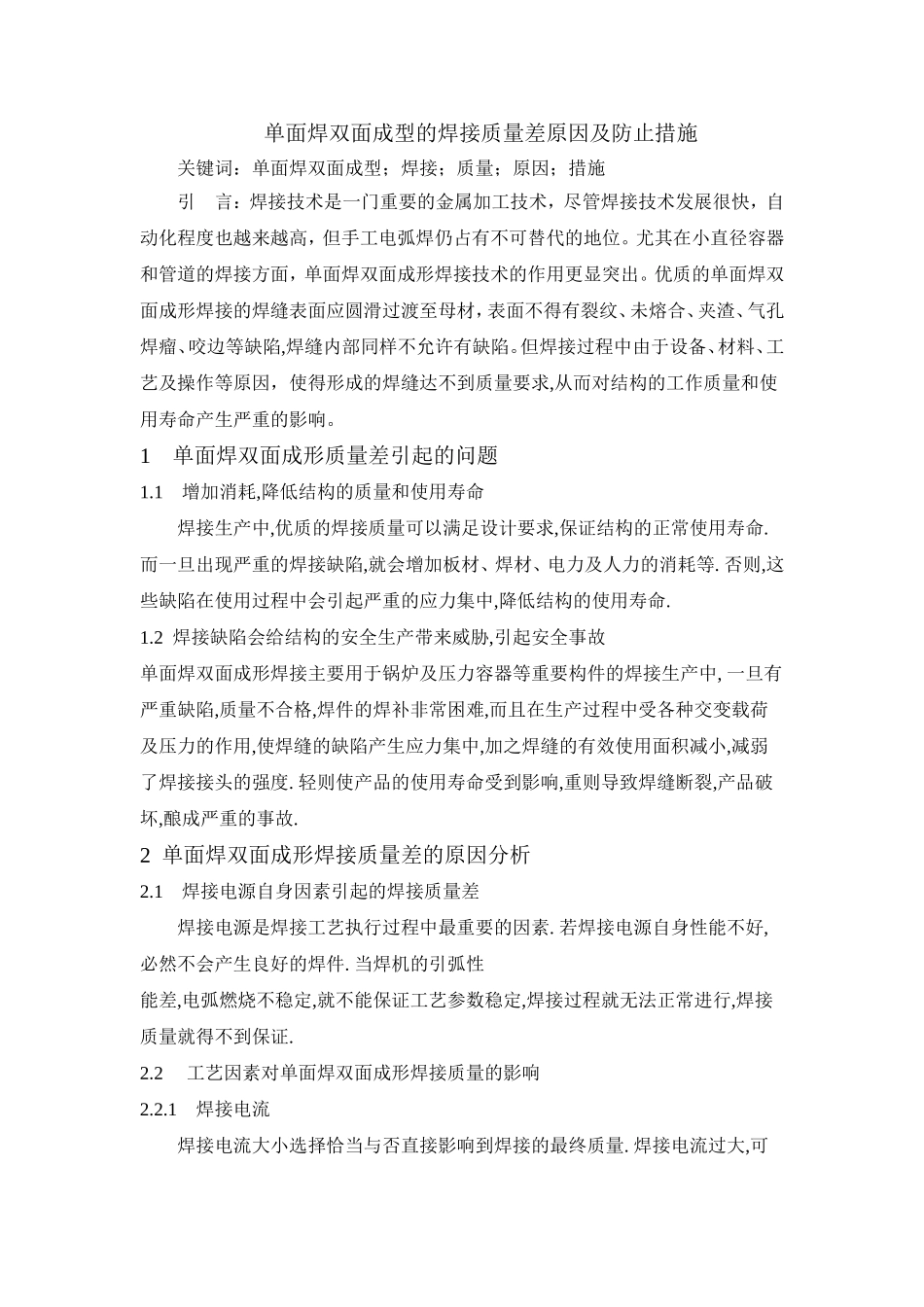

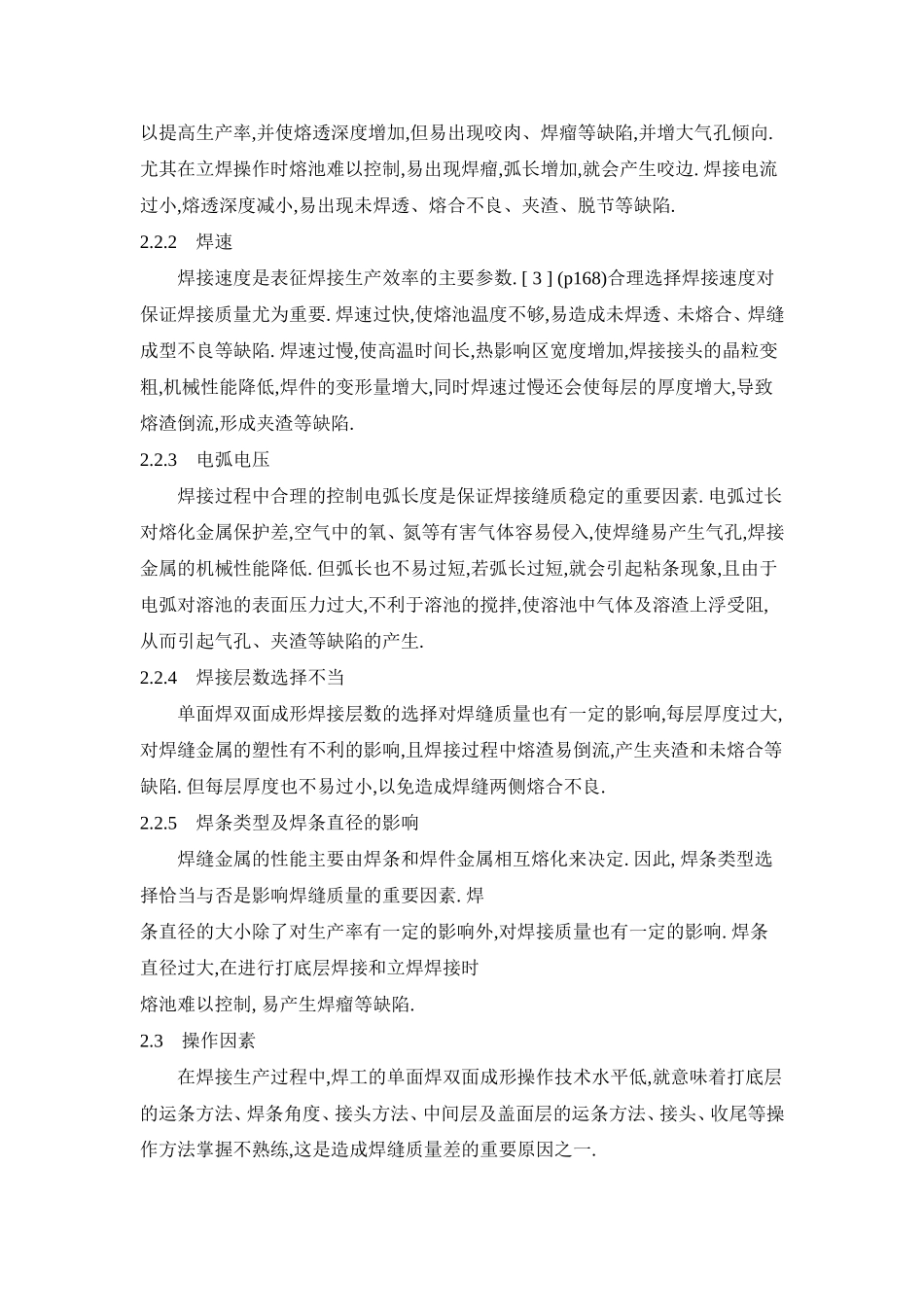

单面焊双面成型的焊接质量差原因及防止措施关键词：单面焊双面成型；焊接；质量；原因；措施引言：焊接技术是一门重要的金属加工技术，尽管焊接技术发展很快，自动化程度也越来越高，但手工电弧焊仍占有不可替代的地位。尤其在小直径容器和管道的焊接方面，单面焊双面成形焊接技术的作用更显突出。优质的单面焊双面成形焊接的焊缝表面应圆滑过渡至母材，表面不得有裂纹、未熔合、夹渣、气孔焊瘤、咬边等缺陷,焊缝内部同样不允许有缺陷。但焊接过程中由于设备、材料、工艺及操作等原因，使得形成的焊缝达不到质量要求,从而对结构的工作质量和使用寿命产生严重的影响。1单面焊双面成形质量差引起的问题1.1增加消耗,降低结构的质量和使用寿命焊接生产中,优质的焊接质量可以满足设计要求,保证结构的正常使用寿命.而一旦出现严重的焊接缺陷,就会增加板材、焊材、电力及人力的消耗等.否则,这些缺陷在使用过程中会引起严重的应力集中,降低结构的使用寿命.1.2焊接缺陷会给结构的安全生产带来威胁,引起安全事故单面焊双面成形焊接主要用于锅炉及压力容器等重要构件的焊接生产中,一旦有严重缺陷,质量不合格,焊件的焊补非常困难,而且在生产过程中受各种交变载荷及压力的作用,使焊缝的缺陷产生应力集中,加之焊缝的有效使用面积减小,减弱了焊接接头的强度.轻则使产品的使用寿命受到影响,重则导致焊缝断裂,产品破坏,酿成严重的事故.2单面焊双面成形焊接质量差的原因分析2.1焊接电源自身因素引起的焊接质量差焊接电源是焊接工艺执行过程中最重要的因素.若焊接电源自身性能不好,必然不会产生良好的焊件.当焊机的引弧性能差,电弧燃烧不稳定,就不能保证工艺参数稳定,焊接过程就无法正常进行,焊接质量就得不到保证.2.2工艺因素对单面焊双面成形焊接质量的影响2.2.1焊接电流焊接电流大小选择恰当与否直接影响到焊接的最终质量.焊接电流过大,可以提高生产率,并使熔透深度增加,但易出现咬肉、焊瘤等缺陷,并增大气孔倾向.尤其在立焊操作时熔池难以控制,易出现焊瘤,弧长增加,就会产生咬边.焊接电流过小,熔透深度减小,易出现未焊透、熔合不良、夹渣、脱节等缺陷.2.2.2焊速焊接速度是表征焊接生产效率的主要参数.[3](p168)合理选择焊接速度对保证焊接质量尤为重要.焊速过快,使熔池温度不够,易造成未焊透、未熔合、焊缝成型不良等缺陷.焊速过慢,使高温时间长,热影响区宽度增加,焊接接头的晶粒变粗,机械性能降低,焊件的变形量增大,同时焊速过慢还会使每层的厚度增大,导致熔渣倒流,形成夹渣等缺陷.2.2.3电弧电压焊接过程中合理的控制电弧长度是保证焊接缝质稳定的重要因素.电弧过长对熔化金属保护差,空气中的氧、氮等有害气体容易侵入,使焊缝易产生气孔,焊接金属的机械性能降低.但弧长也不易过短,若弧长过短,就会引起粘条现象,且由于电弧对溶池的表面压力过大,不利于溶池的搅拌,使溶池中气体及溶渣上浮受阻,从而引起气孔、夹渣等缺陷的产生.2.2.4焊接层数选择不当单面焊双面成形焊接层数的选择对焊缝质量也有一定的影响,每层厚度过大,对焊缝金属的塑性有不利的影响,且焊接过程中熔渣易倒流,产生夹渣和未熔合等缺陷.但每层厚度也不易过小,以免造成焊缝两侧熔合不良.2.2.5焊条类型及焊条直径的影响焊缝金属的性能主要由焊条和焊件金属相互熔化来决定.因此,焊条类型选择恰当与否是影响焊缝质量的重要因素.焊条直径的大小除了对生产率有一定的影响外,对焊接质量也有一定的影响.焊条直径过大,在进行打底层焊接和立焊焊接时熔池难以控制,易产生焊瘤等缺陷.2.3操作因素在焊接生产过程中,焊工的单面焊双面成形操作技术水平低,就意味着打底层的运条方法、焊条角度、接头方法、中间层及盖面层的运条方法、接头、收尾等操作方法掌握不熟练,这是造成焊缝质量差的重要原因之一.焊前对工件上的油、锈、水分清理不严格,焊条未经烘干处理或烘烤温度不够而投入使用,会促使焊缝产生大量的气孔,从而使焊接缝质量达不到要求.3手弧焊单面焊双面成型技巧和要领单面焊双面成形技术是焊条电弧难度较大的一种操作技术，熟练掌握操作要领和技巧才能保证焊出内外质量合格的焊缝与试件。以断弧焊为例，要掌握好焊条电弧焊单面焊双面成形操作技...
