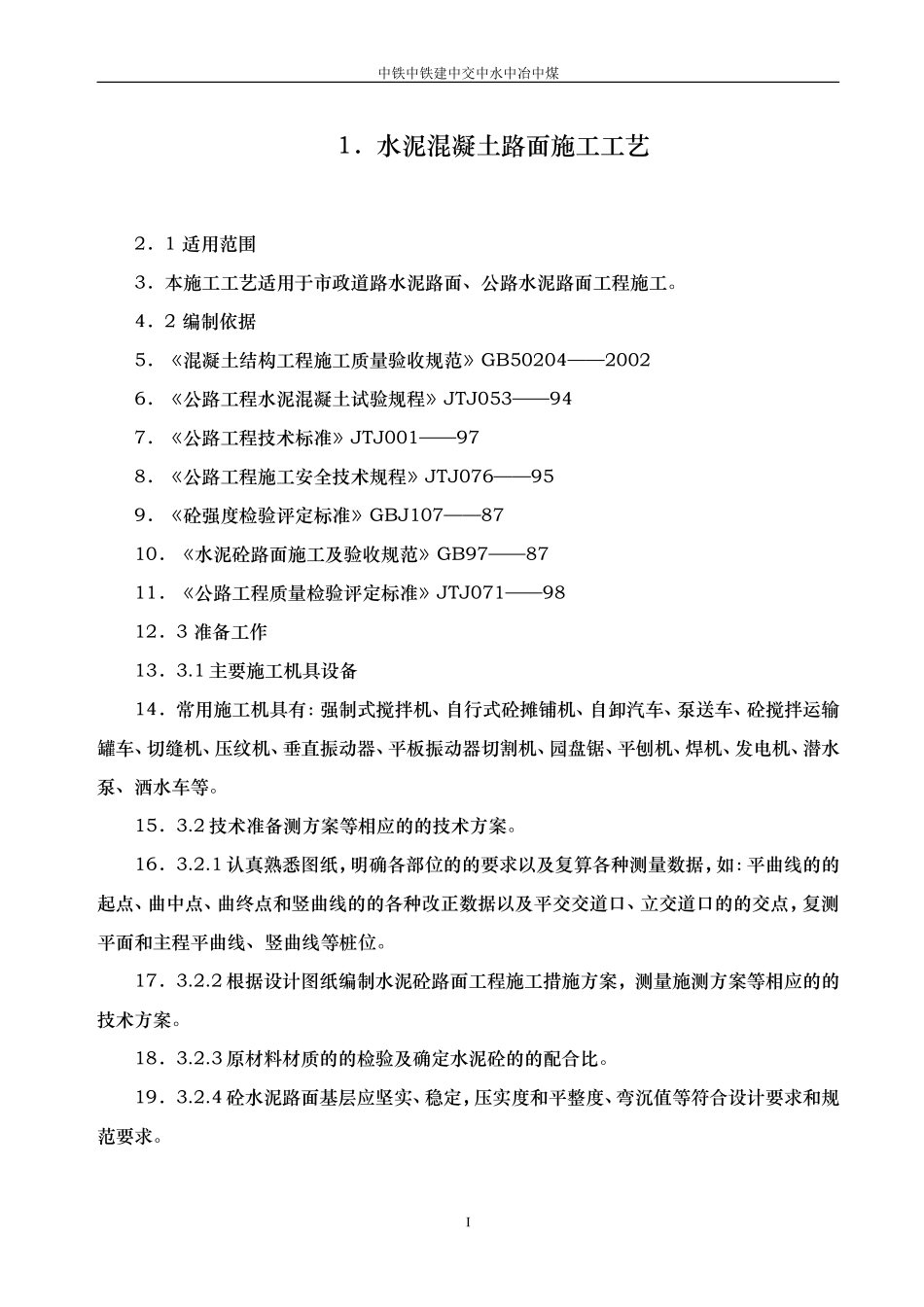

中铁中铁建中交中水中冶中煤1．水泥混凝土路面施工工艺2．1适用范围3．本施工工艺适用于市政道路水泥路面、公路水泥路面工程施工。4．2编制依据5．《混凝土结构工程施工质量验收规范》GB50204——20026．《公路工程水泥混凝土试验规程》JTJ053——947．《公路工程技术标准》JTJ001——978．《公路工程施工安全技术规程》JTJ076——959．《砼强度检验评定标准》GBJ107——8710．《水泥砼路面施工及验收规范》GB97——8711．《公路工程质量检验评定标准》JTJ071——9812．3准备工作13．3.1主要施工机具设备14．常用施工机具有：强制式搅拌机、自行式砼摊铺机、自卸汽车、泵送车、砼搅拌运输罐车、切缝机、压纹机、垂直振动器、平板振动器切割机、园盘锯、平刨机、焊机、发电机、潜水泵、洒水车等。15．3.2技术准备测方案等相应的的技术方案。16．3.2.1认真熟悉图纸，明确各部位的的要求以及复算各种测量数据，如：平曲线的的起点、曲中点、曲终点和竖曲线的的各种改正数据以及平交交道口、立交道口的的交点，复测平面和主程平曲线、竖曲线等桩位。17．3.2.2根据设计图纸编制水泥砼路面工程施工措施方案，测量施测方案等相应的的技术方案。18．3.2.3原材料材质的的检验及确定水泥砼的的配合比。19．3.2.4砼水泥路面基层应坚实、稳定，压实度和平整度、弯沉值等符合设计要求和规范要求。I20．3.3物资准备21．3.3.1准备砼水泥路面拌和物的的各种原材料，按规范规定并抽样送检，符合设计及规范要求。22．3.3.2准备施工需用的的周转材料。23．3.4灌施工准备24．3.4.1施工前，进行各工序各流程的的技术交底和安全交底。25．3.4.2隐蔽资料经专检监理签字确认。26．3.4.3砼浇筑会签单已办好，并签发砼施工配合比通知单和砼施工方案。27．3.4.4检查基层质量，并且路基应有良好的的排水系统。28．3.5施工放样29．3.5.1施工放样前对原有道路中心线控制点，水准点全部进行复测，全线进行闭合制度。30．3.5.2在基层上直线段每10m恢复道路中心线，并在纵向板块两面三刀侧或一侧每10m按里程测设路面标高，供支模使用。31．4施工工序流程32．II找平砼伴和及运输施工准备支模施工放样装铺砼拌和物取样振捣做面养护切缝灌缝质量检验检查井周边砼板加固检查井井底安装收水井井座、雨水蓖安装安装张缝板安装拉杆安装传力杆雨水口周围胀缝板安装雨水口周围钢筋绑扎33．图1施工工序流程34．5水泥砼路面施工35．5.1模板工程36．5.1.1模板的的选用37．（1）模板宜采用钢模板。弯道等非标准部位以及小型工程可采用木模板，其厚度宜为5cm（曲线处可减薄至3cm）。38．（2）模板应无缺损，有足够的的刚度，内侧和顶、底面均应光洁、平整、顺直，局部变形不得大于3mm。振捣时模板横向最大挠曲应小于4mm，高度应与混凝土路面板厚度一致，误差不超过±2mm。纵缝模板平缝的的拉杆空孔眼位应准确，企口缝则其企口舌或凹槽的的长度误差钢模板为±1mm，木模板为±2mm。39．（3）模板周转使用前，应对前次拆下的的模板进行检验，如有变形损杯，应修至达到要求后才能使用。40．5.1.2立模施工要点：41．（1）立模前应检测基层的的顶面标高和路拱横坡以及基层表层有事磨损破坏等，否则应整修基层至符合要求才可立模铺筑混凝土。42．（2）立模的的平面位置和高程应符合设计要求，其误差应严于混凝土路面板质量验收的的容许误差。43．（3）模板应支立稳固，接头严密平顺。模板的的接头以及与基层接角处不得漏浆。III44．（4）浇筑混凝土前，模板内侧应涂布脱模剂（隔离剂），一般可用肥皂液[皂：水=1：（5~7）]、机油、机油肥皂水[5：15：（80~85）]等。45．（5）路上的的井框外围应立模分离，立模形状和井框外面的的混凝土路面板，此时模板支撑在框的的内侧，硬化拆模后，在其混凝土侧面涂没——60号沥青二度，再安放好分隔胀缝板（油浸木丝板或软木反——按设计），将框内混凝土补浇平顺。46．5.2砼摊铺：47．5.2.1摊铺前的的准备工作48．（1）摊铺前应检查模板位置、高程、支设稳固和基层平整润湿、模板内侧面涂脱模剂、水泥混凝土板壁涂沥青，以及钢筋的的安设和传力杆、拉杆等设置情况，合格后方可摊铺。49．（2）检查、维...
