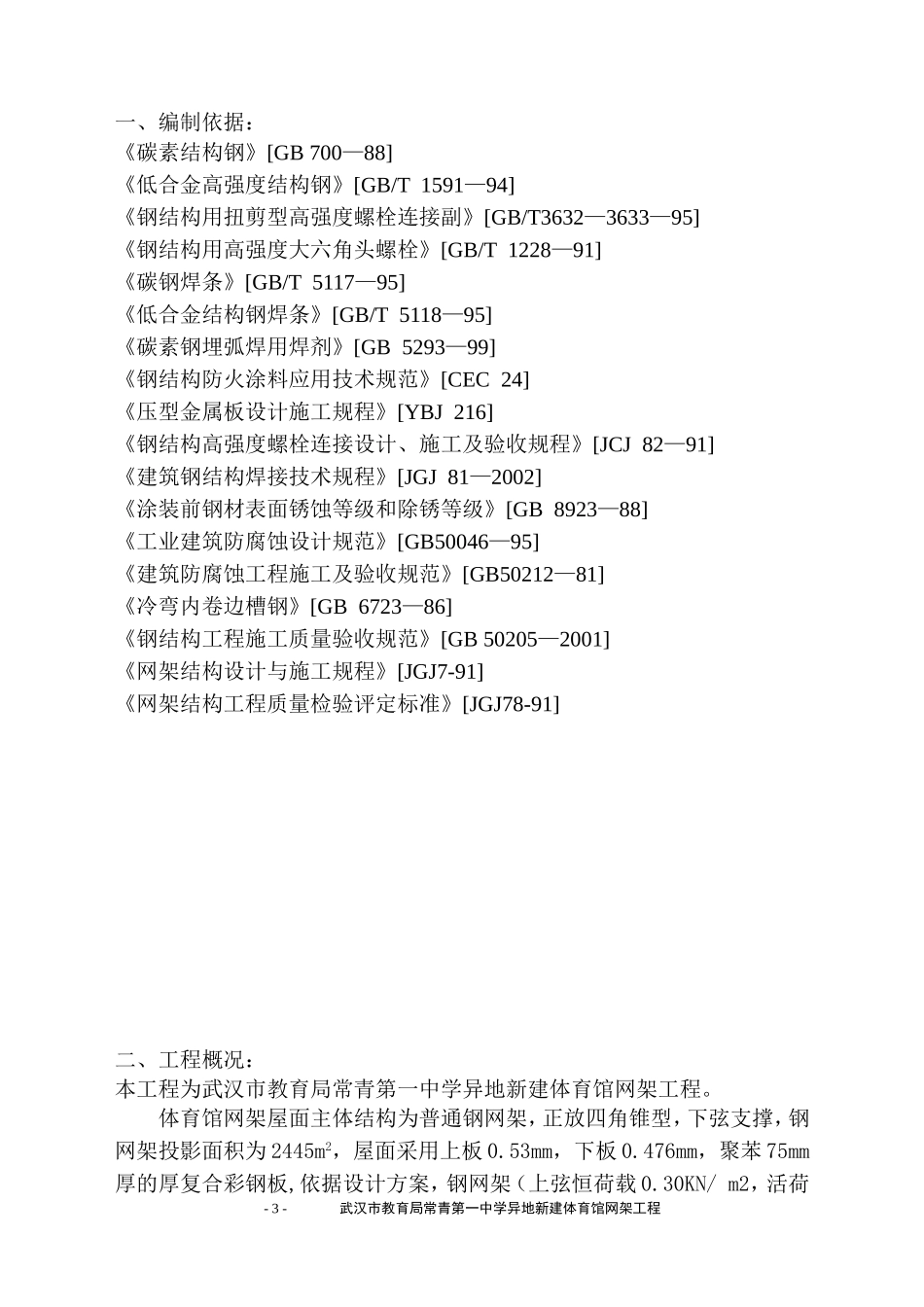

武汉市教育局常青第一中学异地新建体育馆网架工程施工组织设计文件编号：FHB-1226/2010编制日期：2010年12月版本号：10.0编制单位：江苏鑫鹏钢结构工程有限公司.地址：徐州市九里区庞庄办事处编制人：审核人：13886061103E-mail：yw62700871@.126.com目录一、编制依据二、概况三、总体部署江苏鑫鹏钢结构工程有限公司3.1组织机构、职责及管理人员配置3.2翻样、制作、安装的总体安排3.3劳动力安排四、工程质量控制体系与保证措施4.1质量管理组织机构及其要求4.2原材料质量保证措施4.3加工过程质量保证措施4.4安装过程质量保证措施五、层面网架加工制作及技术措施5.1加工制作管理体系5.2网架结构制作加工工艺及技术措施5.3焊接工艺及焊接工艺评定方案（含现场工地焊接）5.4网架钢架制作及检验过程5.5生产制作的质量保证措施六、运输及材料进场计划七、现场施工安装7.1准备工作7.2工作平台搭设要求及安装部署7.3网架安装7.4防腐防火涂装7.5钢檩条安装7.6屋面板安装7.7钢梁安装7.8屋面板安装八、安全、文明管理体系和施工保证措施九、工期保证措施9.1工期保证的措施9.2冬、雨季施工保护措施9.3高、低温季施工保护措施附录：1、生产主要制造设备清单2、施工机械配备计划表3、施工进度计划-2-武汉市教育局常青第一中学异地新建体育馆网架工程一、编制依据：《碳素结构钢》[GB700—88]《低合金高强度结构钢》[GB/T1591—94]《钢结构用扭剪型高强度螺栓连接副》[GB/T3632—3633—95]《钢结构用高强度大六角头螺栓》[GB/T1228—91]《碳钢焊条》[GB/T5117—95]《低合金结构钢焊条》[GB/T5118—95]《碳素钢埋弧焊用焊剂》[GB5293—99]《钢结构防火涂料应用技术规范》[CEC24]《压型金属板设计施工规程》[YBJ216]《钢结构高强度螺栓连接设计、施工及验收规程》[JCJ82—91]《建筑钢结构焊接技术规程》[JGJ81—2002]《涂装前钢材表面锈蚀等级和除锈等级》[GB8923—88]《工业建筑防腐蚀设计规范》[GB50046—95]《建筑防腐蚀工程施工及验收规范》[GB50212—81]《冷弯内卷边槽钢》[GB6723—86]《钢结构工程施工质量验收规范》[GB50205—2001]《网架结构设计与施工规程》[JGJ7-91]《网架结构工程质量检验评定标准》[JGJ78-91]二、工程概况：本工程为武汉市教育局常青第一中学异地新建体育馆网架工程。体育馆网架屋面主体结构为普通钢网架，正放四角锥型，下弦支撑，钢网架投影面积为2445m2，屋面采用上板0.53mm，下板0.476mm，聚苯75mm厚的厚复合彩钢板,依据设计方案，钢网架（上弦恒荷载0.30KN/m2，活荷-3-武汉市教育局常青第一中学异地新建体育馆网架工程载0.5KN/m2，下弦恒荷载0.20KN/m2，基本风荷载0.3KN/m2，基本雪压0.5KN/m2.有组织排水。抗震要求6度。1、钢管：选用GB700—88的Q235B钢，采用高频焊管。主要规格有：φ60×3.5、φ70×3.75φ88.5×4、φ114×4、φ140×4、φ159×6。2、高强螺栓：选用GB3077—88中的40Cr或20MnTiB，等级符合GB/T16939。3、钢球：选用GB699中的45#钢。4、封板、锥头：选用GB700—88中的A3钢，钢管直径大于或等于75时采用锥头。5、套筒：选用45#钢。6、焊条：选用E43××焊条。以上材料具体规格、数量、吨位等详见施工图中材料表中说明。三、总体部署：3.1组织机构、职责及管理人员配置根据本工程的特点，由项目经理负责施工现场的各项工作。二、主要管理人员清单表序号姓名职务上岗资格证明已承担在建工程情况-4-武汉市教育局常青第一中学异地新建体育馆网架工程证书名称级别证号专业项目数项目名称1张晓临项目经理建造师证贰级建造师0028323房屋建筑10武汉理工大学食堂网架2冯华刚助工质检员证XJ0404023厉建龙安全员安全员证03024054张安全施工员施工员证04033305冯长虹预算员预算员6刘进材料员材料员-5-武汉市教育局常青第一中学异地新建体育馆网架工程-6-武汉市教育局常青第一中学异地新建体育馆网架工程-7-武汉市教育局常青第一中学异地新建体育馆网架工程-8-武汉市教育局常青第一中学异地新建体育馆网架工程-9-武汉市教育局常青第一中学异地新建体育馆网架工程-10-武汉市教育局常青第一中学异地新建体育馆网架工程项目经理→现场项目经理部工程部（技术工程...
