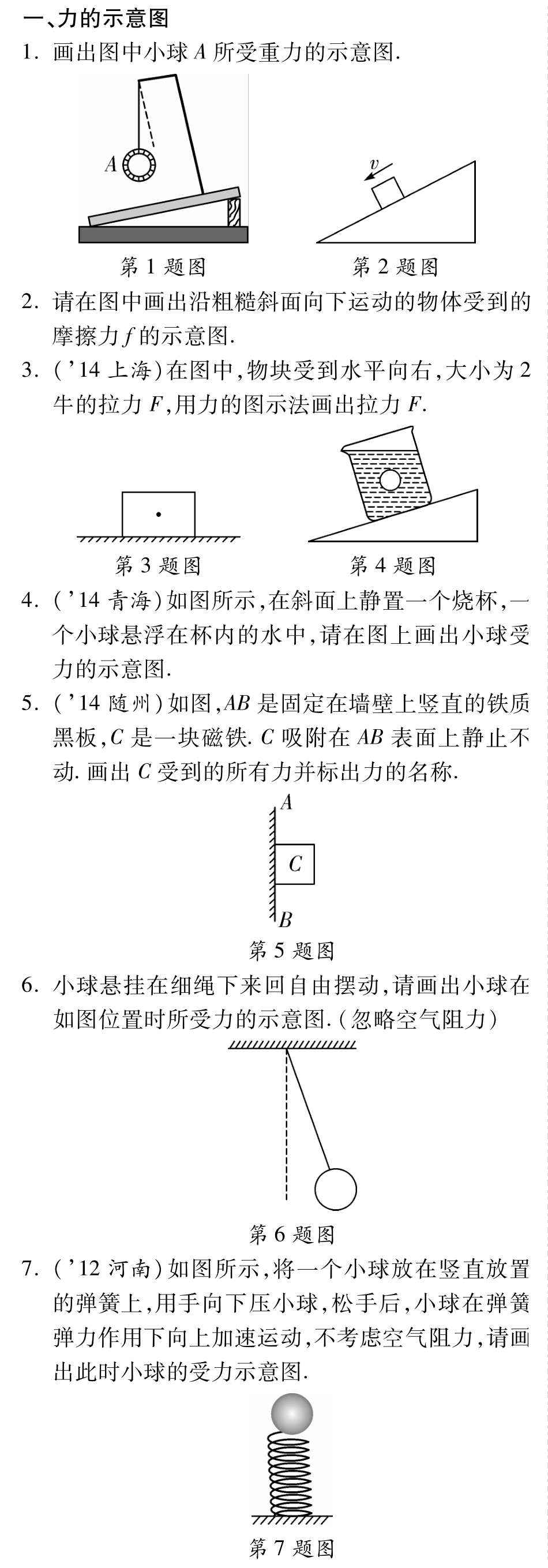

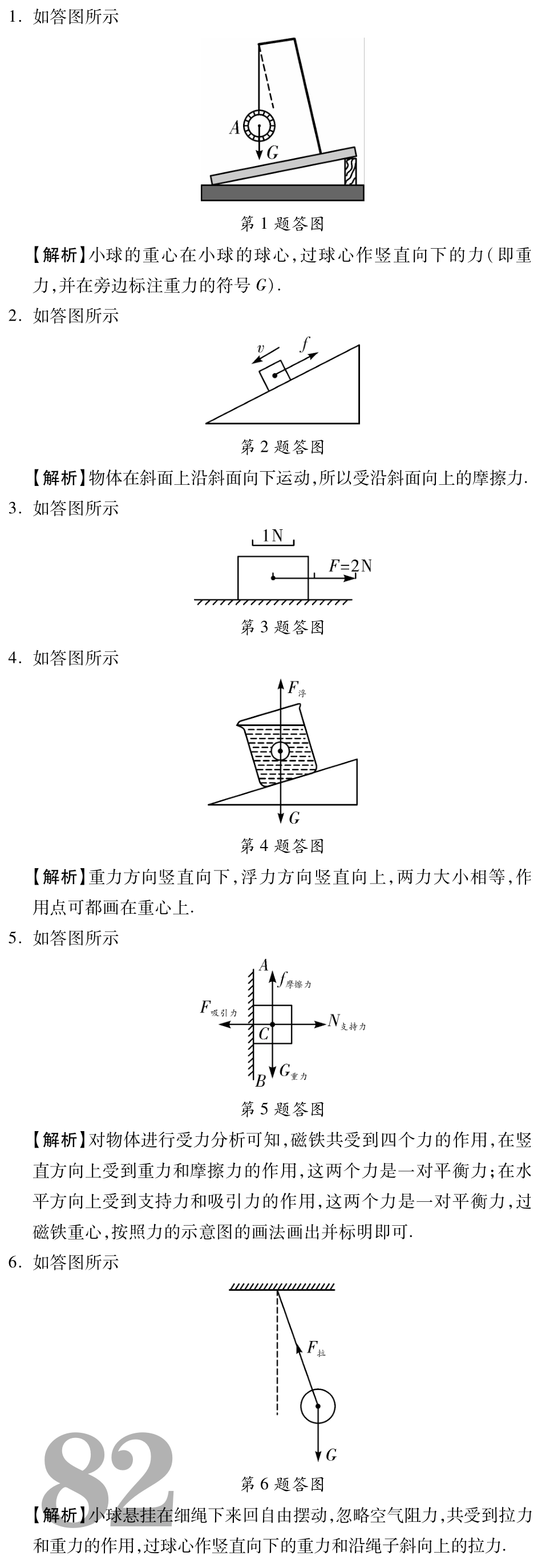

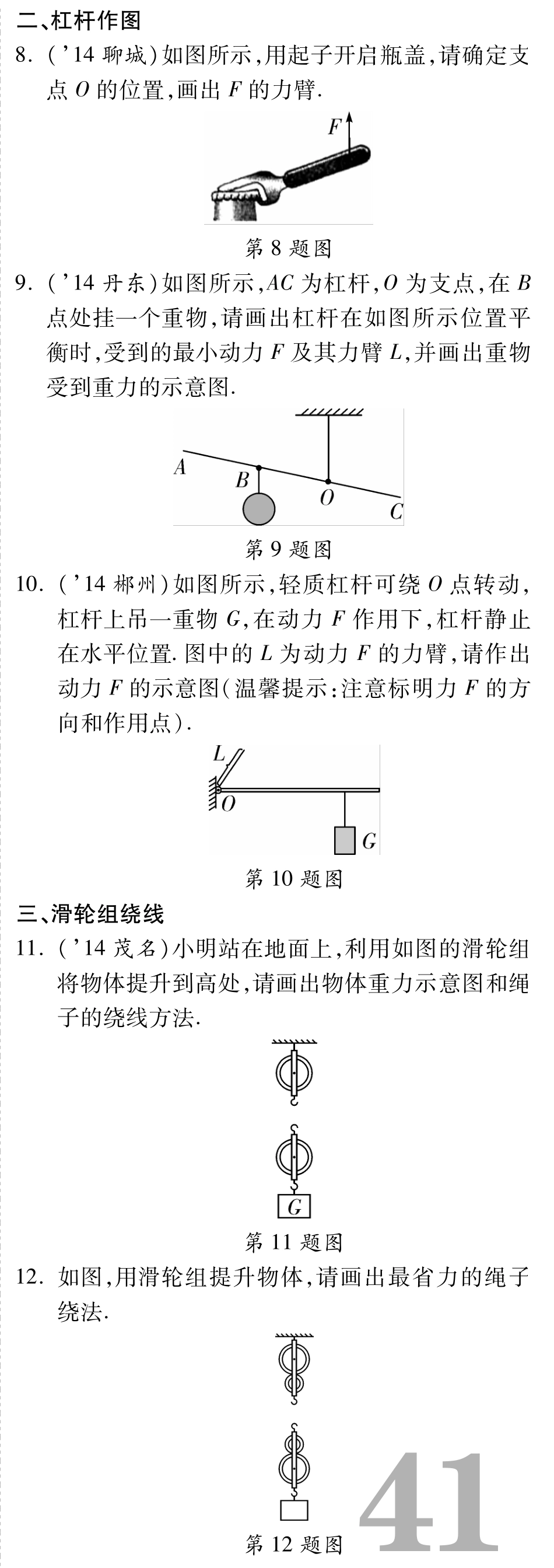

４１专项突破４力学作图一、力的示意图１．画出图中小球Ａ所受重力的示意图．第１题图第２题图２．请在图中画出沿粗糙斜面向下运动的物体受到的摩擦力ｆ的示意图．３．（’１４上海）在图中，物块受到水平向右，大小为２牛的拉力Ｆ，用力的图示法画出拉力Ｆ．第３题图第４题图４．（’１４青海）如图所示，在斜面上静置一个烧杯，一个小球悬浮在杯内的水中，请在图上画出小球受力的示意图．５．（’１４随州）如图，ＡＢ是固定在墙壁上竖直的铁质黑板，Ｃ是一块磁铁．Ｃ吸附在ＡＢ表面上静止不动．画出Ｃ受到的所有力并标出力的名称．第５题图６．小球悬挂在细绳下来回自由摆动，请画出小球在如图位置时所受力的示意图．（忽略空气阻力）第６题图７．（’１２河南）如图所示，将一个小球放在竖直放置的弹簧上，用手向下压小球，松手后，小球在弹簧弹力作用下向上加速运动，不考虑空气阻力，请画出此时小球的受力示意图．第７题图二、杠杆作图８．（’１４聊城）如图所示，用起子开启瓶盖，请确定支点Ｏ的位置，画出Ｆ的力臂．第８题图９．（’１４丹东）如图所示，ＡＣ为杠杆，Ｏ为支点，在Ｂ点处挂一个重物，请画出杠杆在如图所示位置平衡时，受到的最小动力Ｆ及其力臂Ｌ，并画出重物受到重力的示意图．第９题图１０．（’１４郴州）如图所示，轻质杠杆可绕Ｏ点转动，杠杆上吊一重物Ｇ，在动力Ｆ作用下，杠杆静止在水平位置．图中的Ｌ为动力Ｆ的力臂，请作出动力Ｆ的示意图（温馨提示：注意标明力Ｆ的方向和作用点）．第１０题图三、滑轮组绕线１１．（’１４茂名）小明站在地面上，利用如图的滑轮组将物体提升到高处，请画出物体重力示意图和绳子的绕线方法．第１１题图１２．如图，用滑轮组提升物体，请画出最省力的绳子绕法．第１２题图４１专项突破４力学作图一、力的示意图１．画出图中小球Ａ所受重力的示意图．第１题图第２题图２．请在图中画出沿粗糙斜面向下运动的物体受到的摩擦力ｆ的示意图．３．（’１４上海）在图中，物块受到水平向右，大小为２牛的拉力Ｆ，用力的图示法画出拉力Ｆ．第３题图第４题图４．（’１４青海）如图所示，在斜面上静置一个烧杯，一个小球悬浮在杯内的水中，请在图上画出小球受力的示意图．５．（’１４随州）如图，ＡＢ是固定在墙壁上竖直的铁质黑板，Ｃ是一块磁铁．Ｃ吸附在ＡＢ表面上静止不动．画出Ｃ受到的所有力并标出力的名称．第５题图６．小球悬挂在细绳下来回自由摆动，请画出小球在如图位置时所受力的示意图．（忽略空气阻力）第６题图７．（’１２河南）如图所示，将一个小球放在竖直放置的弹簧上，用手向下压小球，松手后，小球在弹簧弹力作用下向上加速运动，不考虑空气阻力，请画出此时小球的受力示意图．第７题图二、杠杆作图８．（’１４聊城）如图所示，用起子开启瓶盖，请确定支点Ｏ的位置，画出Ｆ的力臂．第８题图９．（’１４丹东）如图所示，ＡＣ为杠杆，Ｏ为支点，在Ｂ点处挂一个重物，请画出杠杆在如图所示位置平衡时，受到的最小动力Ｆ及其力臂Ｌ，并画出重物受到重力的示意图．第９题图１０．（’１４郴州）如图所示，轻质杠杆可绕Ｏ点转动，杠杆上吊一重物Ｇ，在动力Ｆ作用下，杠杆静止在水平位置．图中的Ｌ为动力Ｆ的力臂，请作出动力Ｆ的示意图（温馨提示：注意标明力Ｆ的方向和作用点）．第１０题图三、滑轮组绕线１１．（’１４茂名）小明站在地面上，利用如图的滑轮组将物体提升到高处，请画出物体重力示意图和绳子的绕线方法．第１１题图１２．如图，用滑轮组提升物体，请画出最省力的绳子绕法．第１２题图８２专项突破４力学作图１．如答图所示第１题答图【解析】小球的重心在小球的球心，过球心作竖直向下的力（即重力，并在旁边标注重力的符号Ｇ）．２．如答图所示第２题答图【解析】物体在斜面上沿斜面向下运动，所以受...
