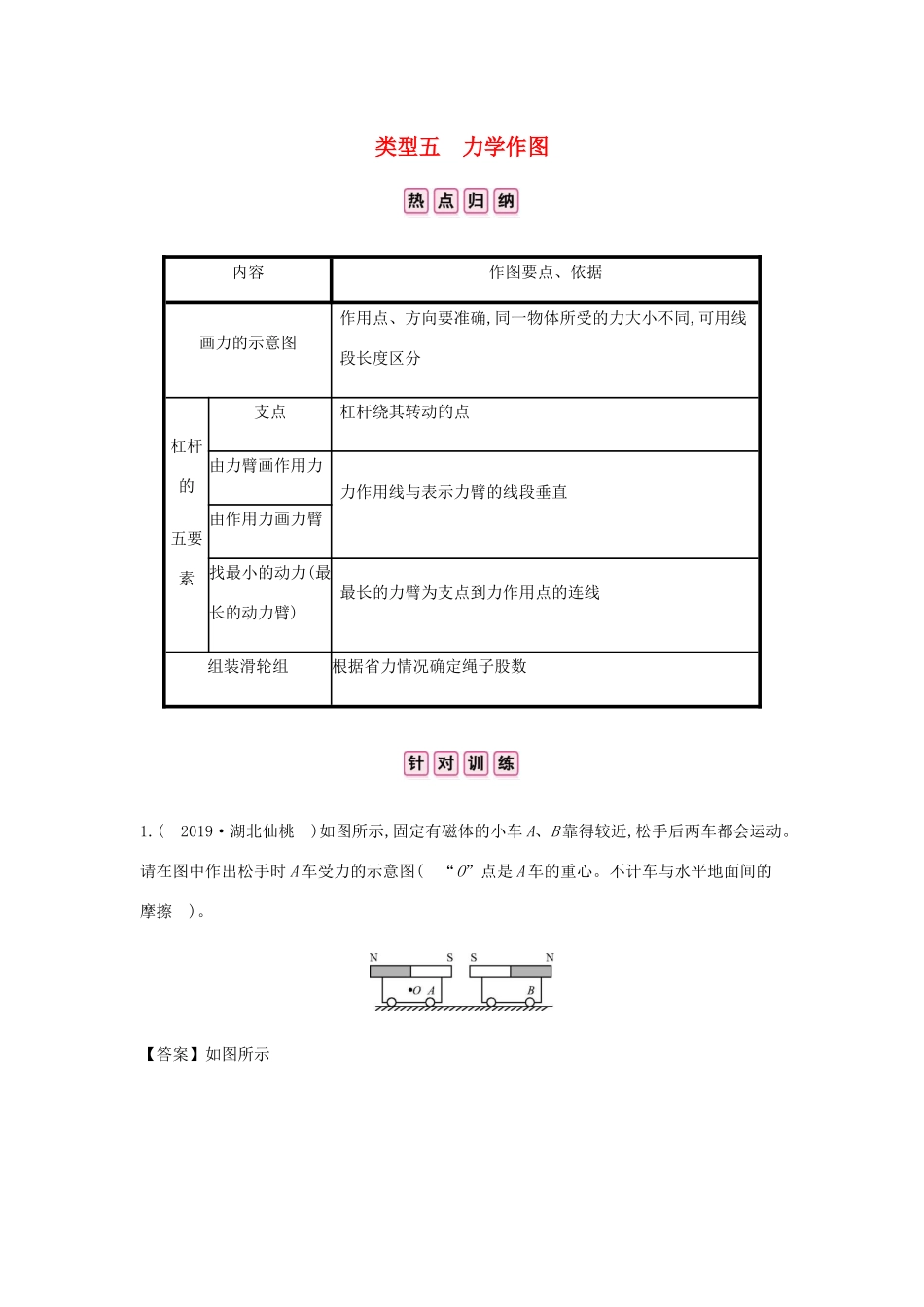

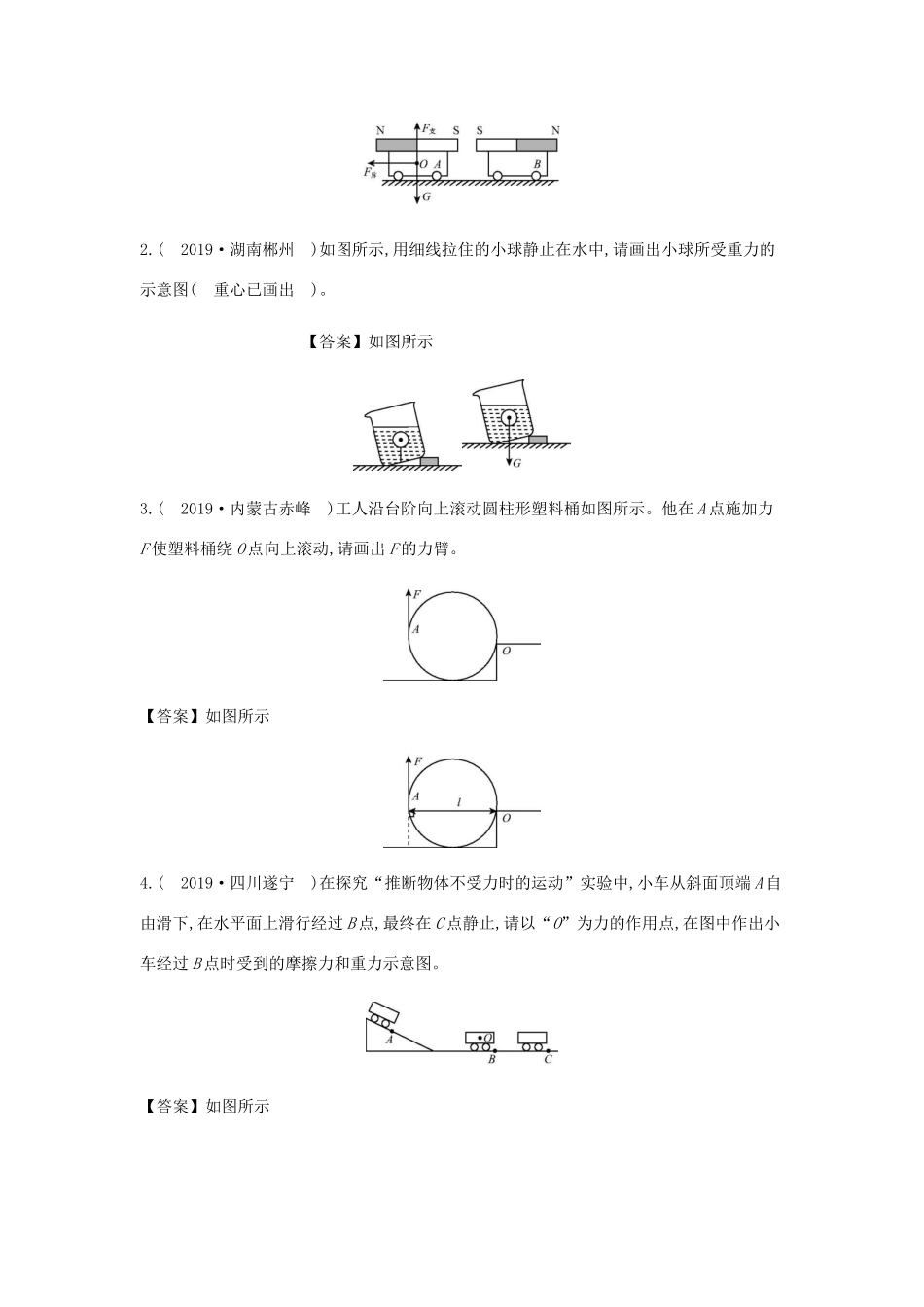

类型五力学作图内容作图要点、依据画力的示意图作用点、方向要准确,同一物体所受的力大小不同,可用线段长度区分杠杆的五要素支点杠杆绕其转动的点由力臂画作用力力作用线与表示力臂的线段垂直由作用力画力臂找最小的动力(最长的动力臂)最长的力臂为支点到力作用点的连线组装滑轮组根据省力情况确定绳子股数1.(2019·湖北仙桃)如图所示,固定有磁体的小车A、B靠得较近,松手后两车都会运动。请在图中作出松手时A车受力的示意图(“O”点是A车的重心。不计车与水平地面间的摩擦)。【答案】如图所示2.(2019·湖南郴州)如图所示,用细线拉住的小球静止在水中,请画出小球所受重力的示意图(重心已画出)。【答案】如图所示3.(2019·内蒙古赤峰)工人沿台阶向上滚动圆柱形塑料桶如图所示。他在A点施加力F使塑料桶绕O点向上滚动,请画出F的力臂。【答案】如图所示4.(2019·四川遂宁)在探究“推断物体不受力时的运动”实验中,小车从斜面顶端A自由滑下,在水平面上滑行经过B点,最终在C点静止,请以“O”为力的作用点,在图中作出小车经过B点时受到的摩擦力和重力示意图。【答案】如图所示
