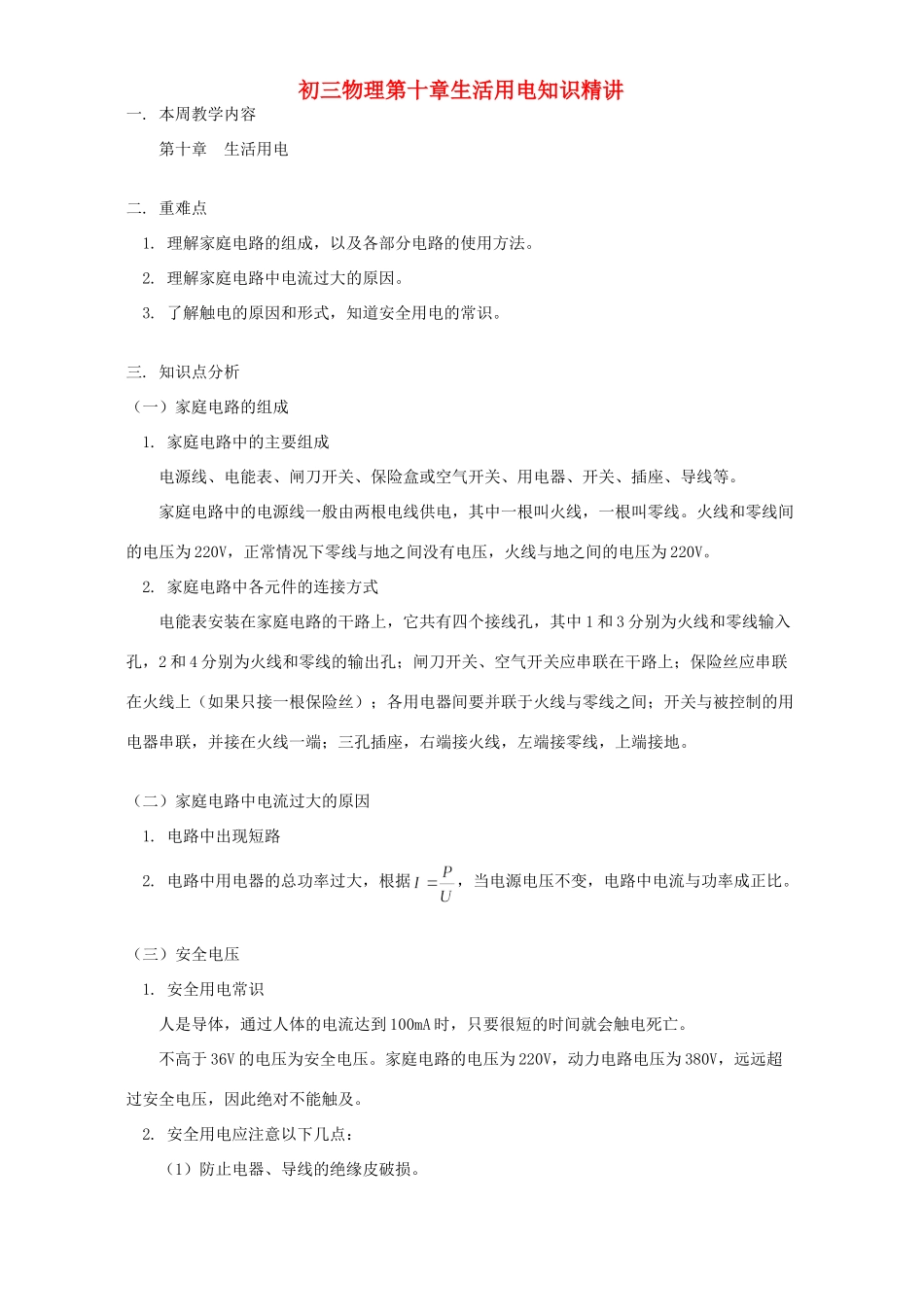

初三物理第十章生活用电知识精讲一.本周教学内容第十章生活用电二.重难点1.理解家庭电路的组成，以及各部分电路的使用方法。2.理解家庭电路中电流过大的原因。3.了解触电的原因和形式，知道安全用电的常识。三.知识点分析（一）家庭电路的组成1.家庭电路中的主要组成电源线、电能表、闸刀开关、保险盒或空气开关、用电器、开关、插座、导线等。家庭电路中的电源线一般由两根电线供电，其中一根叫火线，一根叫零线。火线和零线间的电压为220V，正常情况下零线与地之间没有电压，火线与地之间的电压为220V。2.家庭电路中各元件的连接方式电能表安装在家庭电路的干路上，它共有四个接线孔，其中1和3分别为火线和零线输入孔，2和4分别为火线和零线的输出孔；闸刀开关、空气开关应串联在干路上；保险丝应串联在火线上（如果只接一根保险丝）；各用电器间要并联于火线与零线之间；开关与被控制的用电器串联，并接在火线一端；三孔插座，右端接火线，左端接零线，上端接地。（二）家庭电路中电流过大的原因1.电路中出现短路2.电路中用电器的总功率过大，根据，当电源电压不变，电路中电流与功率成正比。（三）安全电压1.安全用电常识人是导体，通过人体的电流达到100mA时，只要很短的时间就会触电死亡。不高于36V的电压为安全电压。家庭电路的电压为220V，动力电路电压为380V，远远超过安全电压，因此绝对不能触及。2.安全用电应注意以下几点：（1）防止电器、导线的绝缘皮破损。（2）室内电线不要与金属物搭在一起，防止漏电。（3）用电器外壳一定要接地线，最方便的方法是用三线、三孔插座。（4）不能随便更换较粗保险丝，更不能用铁丝、铜丝等代替保险丝。（5）不能随便更换额定电流更大的空气开关。（6）使用室外电视天线要安装避雷装置。（7）不要接触低压带电体，不要靠近高压带电体。3.触电急救与故障排除（1）发现有人触电不能直接去拉触电人，而应首先切断电源或用绝缘棒使触电人脱离电源。（2）发现火情时也要首先切断电源，绝不能带电泼水救火。（3）家庭电路中火线与零线中电流不等即称为漏电，漏电时空气开关会自动断开（俗称掉闸），此情况下应及时检查电路找到具体漏电部位，排除故障隐患。[例1]指出图1所示家庭电路中接线的错误之处。图1分析：（1）电能表接线错误。应该1、3为火线、零线输入，2、4为火线、零线输出。（2）两个保险盒应接在闸刀开关后面，否则更换保险丝时必须带电操做，容易触电。（3）闸刀开关安反了，刀闸端应接在下面，否则闸刀会自动滑落造成触电事故。（4）三孔插座接线有误，右端应接火线，左端应接零线才好。（5）拉线开关应接火线而不应接零线。（6）灯泡螺旋应接零线，而尾部金属体则应通过开关接火线，否则也易造成触电事故。（7）火线与零线在电路最右端直接相连而形成短路。[例2]在试电笔正常的情况下，用它接触灯口的两个线头时发现氖泡均不亮，则可能的原因是（）A.没有用手接触试电笔尾部的金属体B.人站在绝缘体上了C.没有把控制该灯的开关闭合D.电路电压偏低（A）选项违反了试电笔的使用规则。氖泡发光说明有微弱电流通过，而手没接触试电笔尾部金属体则在此发生断路，所以氖泡不亮。（B）实践证明人站在绝缘体上，仍能使氖泡发光。因为人体是导体，大地也是导体，交流电在人体和大地之间会发生感应，仍能使氖泡中有电流通过，所以氖泡发光。（C）在控制灯泡的开关没闭合的情况下，电路发生断路，因为开关是接在灯泡的火线一端，这样灯口的两个线头实际都只接零线，所以氖泡不亮。（D）生活经验告诉我们家庭电路中电压偏低时仍能使试电笔氖泡发光。因为氖泡发光所需电流很微弱，不足200V的电压也足以使它发光。解：正确选项（A）和（C）[例3]如图2所示，这是小刚所连的两盏白炽灯和两个插座的电路图。通电后，发现不能正常工作。下面几个措施中可能引起危险的是（）A.拆掉电灯丙，两条导线连接在一起B.拆掉插座甲，两条导线连接在一起C.拆掉开头S3，两条导线连接在一起D.拆掉开关S2，两条导线连接在一起图2解题思路：在图2中，在措施A的基础上再闭合S1会造成短路，这时线路中的电流很大，电线将显著发热，有可能烧坏它的绝缘皮，甚至引...
