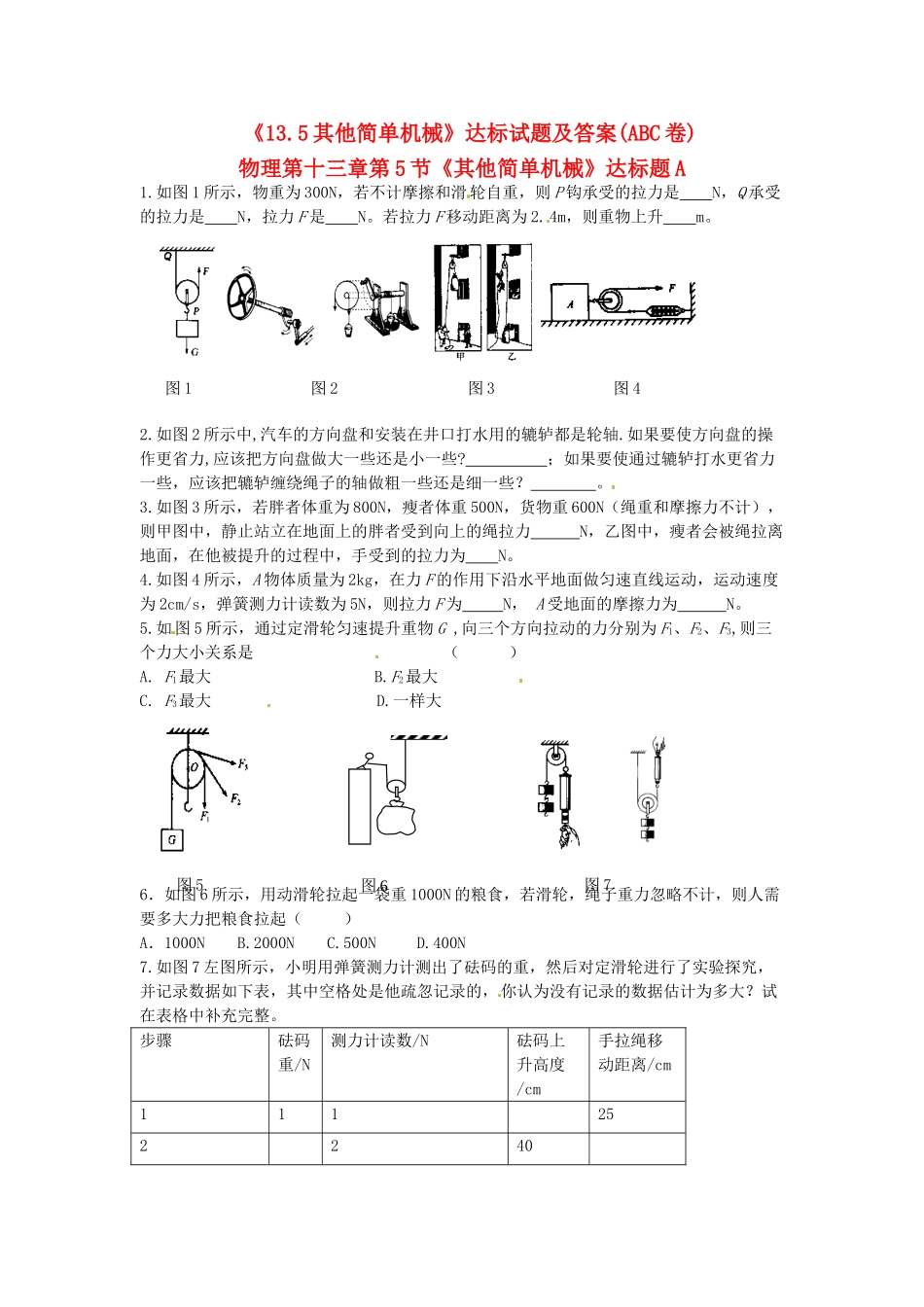

图1图2图3图4《13.5其他简单机械》达标试题及答案(ABC卷)物理第十三章第5节《其他简单机械》达标题A1.如图1所示，物重为300N，若不计摩擦和滑轮自重，则P钩承受的拉力是N，Q承受的拉力是N，拉力F是N。若拉力F移动距离为2.4m，则重物上升m。2.如图2所示中,汽车的方向盘和安装在井口打水用的辘轳都是轮轴.如果要使方向盘的操作更省力,应该把方向盘做大一些还是小一些?；如果要使通过辘轳打水更省力一些，应该把辘轳缠绕绳子的轴做粗一些还是细一些？。3.如图3所示，若胖者体重为800N，瘦者体重500N，货物重600N（绳重和摩擦力不计），则甲图中，静止站立在地面上的胖者受到向上的绳拉力N，乙图中，瘦者会被绳拉离地面，在他被提升的过程中，手受到的拉力为N。4.如图4所示，A物体质量为2kg，在力F的作用下沿水平地面做匀速直线运动，运动速度为2cm/s，弹簧测力计读数为5N，则拉力F为N，A受地面的摩擦力为N。5.如图5所示，通过定滑轮匀速提升重物G,向三个方向拉动的力分别为F1、F2、F3,则三个力大小关系是（）A.F1最大B.F2最大C.F3最大D.一样大6．如图6所示，用动滑轮拉起一袋重1000N的粮食，若滑轮，绳子重力忽略不计，则人需要多大力把粮食拉起（）A．1000NB.2000NC.500ND.400N7.如图7左图所示，小明用弹簧测力计测出了砝码的重，然后对定滑轮进行了实验探究，并记录数据如下表，其中空格处是他疏忽记录的，你认为没有记录的数据估计为多大？试在表格中补充完整。步骤砝码重/N测力计读数/N砝码上升高度/cm手拉绳移动距离/cm111252240图5图7图6随后，他按图7右图所示，探究了动滑轮工作特点，探究数据记录如下表，其中表格中有几个数据没有记录，你估计大约为多大？试在表格中补充完整。步骤砝码重/N测力计读数/N砝码上升高度/cm手拉绳移动距离/cm142202150参考答案：1.300N150N1.2m2.大些细些3.600N600N4.5105.D6.C7.2524040225物理第十三章第5节《其他简单机械》达标题B1.定滑轮实质是一个，使用定滑轮不省力，但能改变；动滑轮的实质是个动力臂为阻力臂的杠杆，根据杠杆的平衡条件，动滑轮能省。使用滑轮组既可以，还可以改变。2.我们在学校里星期一升国旗时，人站在地面拉动绳子，能够让国旗升到旗杆的顶端，旗杆顶端的小轮是轮。3.某人到健身房进行健身活动。用如图所示的牵引装置来锻炼腿部和手部肌肉功能。使用时，（1）绳A处固定不动，手在B处用力FB拉绳，使重物G匀速上升；（2）绳B处固定不动，腿在A处用力FA拉绳，使重物G匀速上升。下列说法正确的是（）A.FA＞FBB.FA＜FBC.FA＝FBD.条件不足，无法确定4.利用两只滑轮和一根绳子，组成滑轮组将一重物水平拉动，滑轮组的装配有如下图所示甲、乙所示的两种情况，则（）A.甲种情况省力B.乙种情况省力C.甲和乙省力情况一样D.条件不足，无法判断5.如右图5所示，滑轮组要吊起重500N重物，已知绳子能承受的最大拉力为200N，请画出绕绳的方法。6.如图6所示，是一个动滑轮，请滑出力F1的力臂L1。7.如图7所示，通过滑轮组用200N的拉力在20s内将重为480N的物体匀速提高2m，（不计绳重和摩擦），求：（1）动滑轮重；（2）绳自由端的移动速度为多大？（3）若重物再增加150N，要使重物匀速上升，作用在绳自由端的拉力至少多大？参考答案：1.等臂杠杆力的方向2倍一半力省力力的方向2.定滑3.B4.B5.略6.略7.（1）120N（2）0.3m/s（3）250N图5图6图7物理第十三章第5节《其他简单机械》达标题C1.关于定滑轮、动滑轮，以下说法不正确的是（）A.使用定滑轮虽然不省力，但可以改变力的方向B.定滑轮实质是等臂杠杆，而动滑轮实质是不等臂杠杆C.又省力又少移动距离的动滑轮是无法实现的D.使用一个定滑轮和一个动滑轮组成的滑轮组，只能省一半力2.一定不省力的简单机械是（）A.斜面B.轮轴C.动滑轮D.定滑轮3.使用动滑轮可以（）A.改变力的方向B.省一半力C.不省力D.以上说法都不对4．下列各器件中，不属于轮轴（）A.汽车方向盘B.门把手C.螺丝刀D.滑轮组5．使用下图所示装置提升物体，既能省力，又能改变力的方向的是（）6.如右图所示，滑轮A是________滑轮，它的作用是________；B是________滑轮，若地面对物体的阻力是200N，不计滑轮重量和摩擦，则作用...
