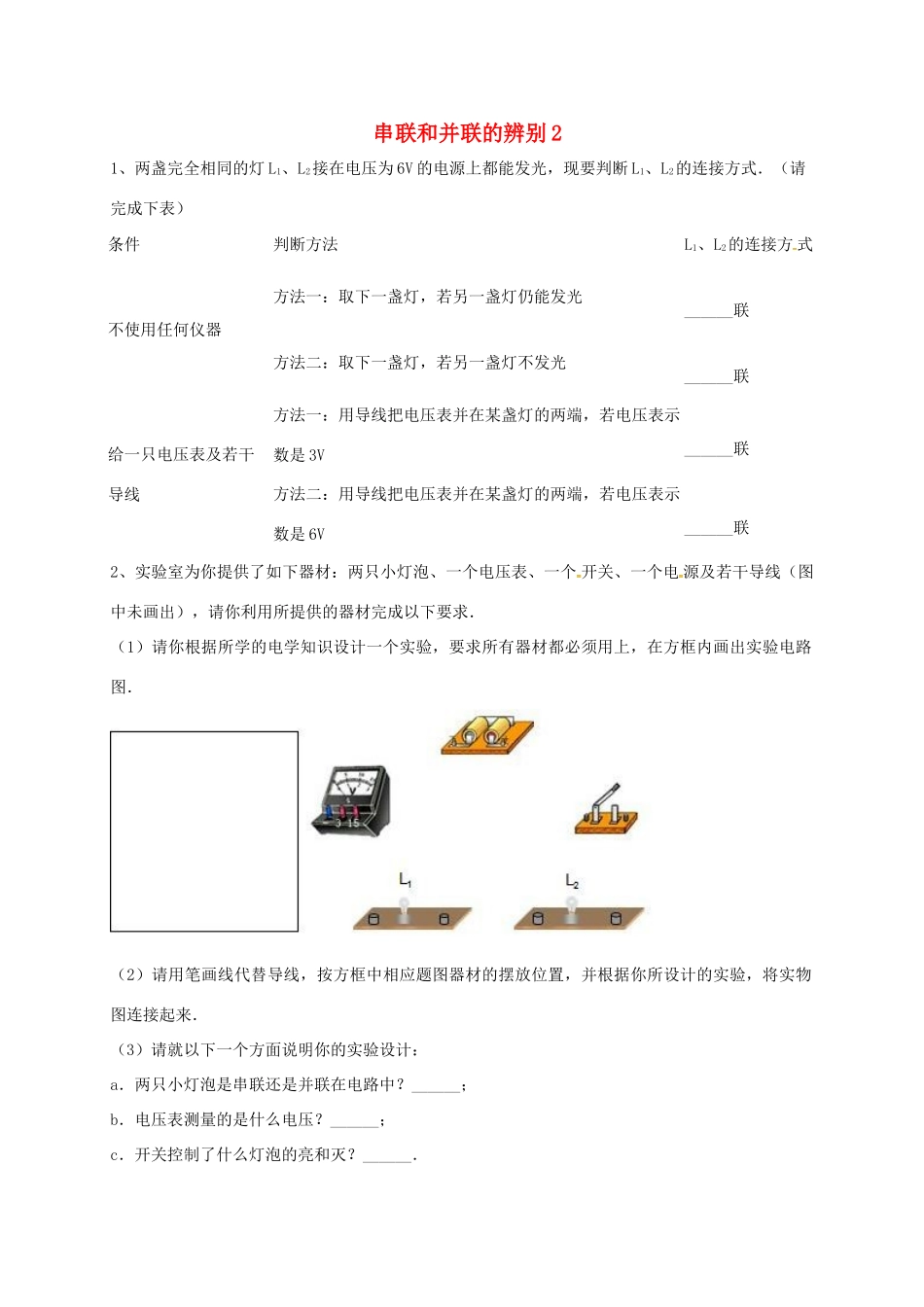

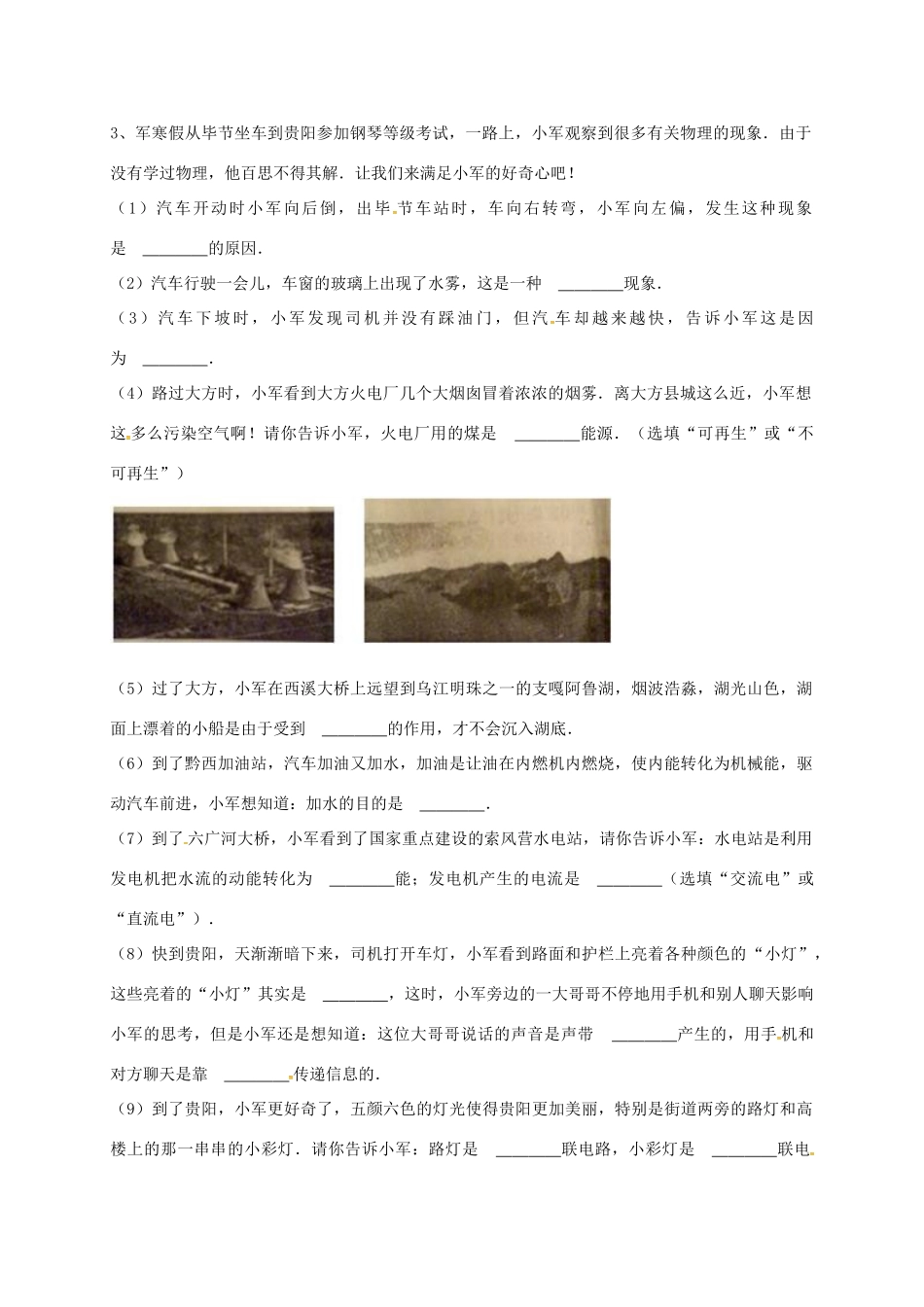

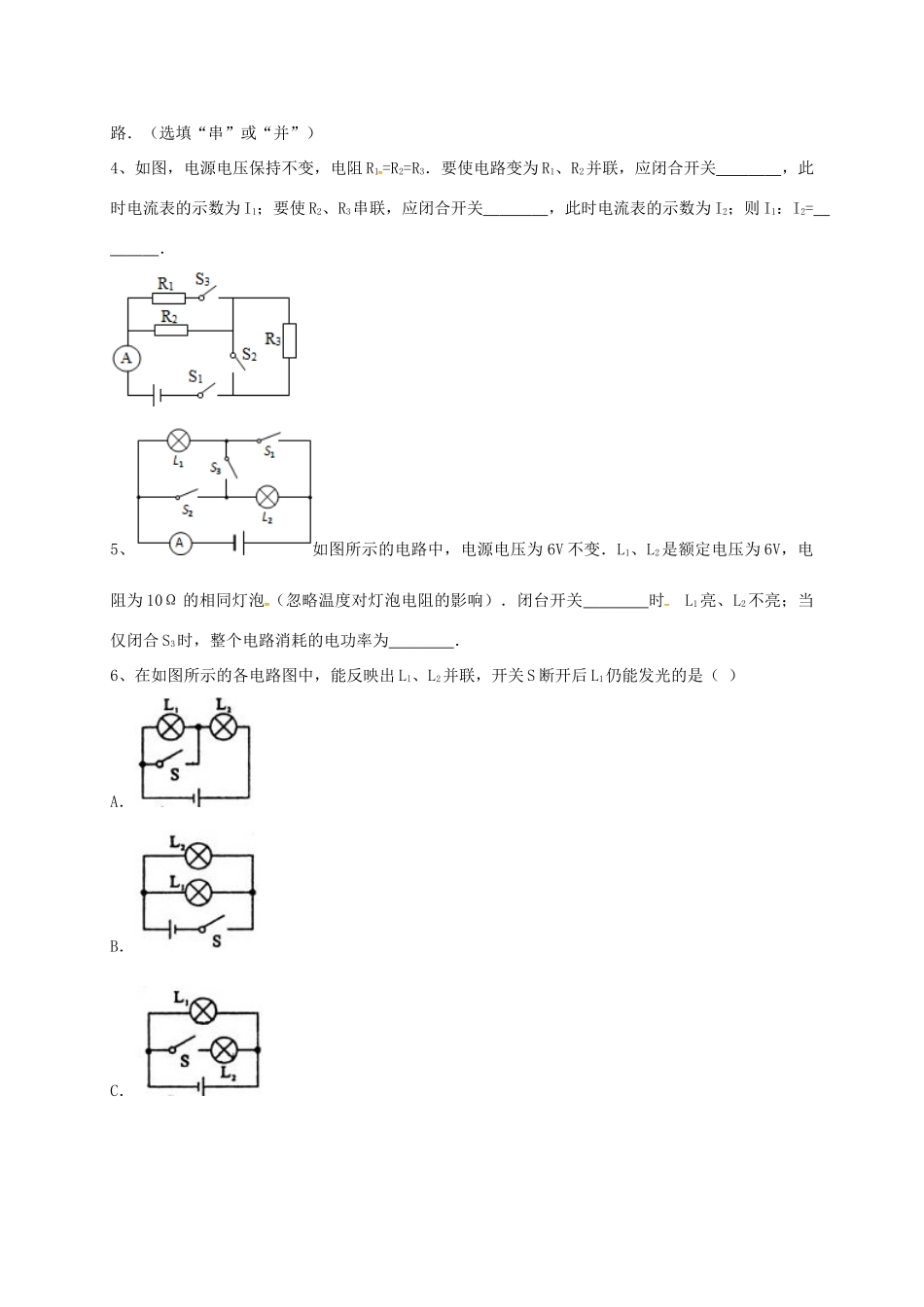

串联和并联的辨别21、两盏完全相同的灯L1、L2接在电压为6V的电源上都能发光，现要判断L1、L2的连接方式．（请完成下表）条件判断方法L1、L2的连接方式不使用任何仪器方法一：取下一盏灯，若另一盏灯仍能发光______联方法二：取下一盏灯，若另一盏灯不发光______联给一只电压表及若干导线方法一：用导线把电压表并在某盏灯的两端，若电压表示数是3V______联方法二：用导线把电压表并在某盏灯的两端，若电压表示数是6V______联2、实验室为你提供了如下器材：两只小灯泡、一个电压表、一个开关、一个电源及若干导线（图中未画出），请你利用所提供的器材完成以下要求．（1）请你根据所学的电学知识设计一个实验，要求所有器材都必须用上，在方框内画出实验电路图．（2）请用笔画线代替导线，按方框中相应题图器材的摆放位置，并根据你所设计的实验，将实物图连接起来．（3）请就以下一个方面说明你的实验设计：a．两只小灯泡是串联还是并联在电路中？______；b．电压表测量的是什么电压？______；c．开关控制了什么灯泡的亮和灭？______．3、军寒假从毕节坐车到贵阳参加钢琴等级考试，一路上，小军观察到很多有关物理的现象．由于没有学过物理，他百思不得其解．让我们来满足小军的好奇心吧！（1）汽车开动时小军向后倒，出毕节车站时，车向右转弯，小军向左偏，发生这种现象是的原因．（2）汽车行驶一会儿，车窗的玻璃上出现了水雾，这是一种现象．（3）汽车下坡时，小军发现司机并没有踩油门，但汽车却越来越快，告诉小军这是因为．（4）路过大方时，小军看到大方火电厂几个大烟囱冒着浓浓的烟雾．离大方县城这么近，小军想这多么污染空气啊！请你告诉小军，火电厂用的煤是能源．（选填“可再生”或“不可再生”）（5）过了大方，小军在西溪大桥上远望到乌江明珠之一的支嘎阿鲁湖，烟波浩淼，湖光山色，湖面上漂着的小船是由于受到的作用，才不会沉入湖底．（6）到了黔西加油站，汽车加油又加水，加油是让油在内燃机内燃烧，使内能转化为机械能，驱动汽车前进，小军想知道：加水的目的是．（7）到了六广河大桥，小军看到了国家重点建设的索风营水电站，请你告诉小军：水电站是利用发电机把水流的动能转化为能；发电机产生的电流是（选填“交流电”或“直流电”）．（8）快到贵阳，天渐渐暗下来，司机打开车灯，小军看到路面和护栏上亮着各种颜色的“小灯”，这些亮着的“小灯”其实是，这时，小军旁边的一大哥哥不停地用手机和别人聊天影响小军的思考，但是小军还是想知道：这位大哥哥说话的声音是声带产生的，用手机和对方聊天是靠传递信息的．（9）到了贵阳，小军更好奇了，五颜六色的灯光使得贵阳更加美丽，特别是街道两旁的路灯和高楼上的那一串串的小彩灯．请你告诉小军：路灯是联电路，小彩灯是联电路．（选填“串”或“并”）4、如图，电源电压保持不变，电阻R1=R2=R3．要使电路变为R1、R2并联，应闭合开关，此时电流表的示数为I1；要使R2、R3串联，应闭合开关，此时电流表的示数为I2；则I1：I2=．5、如图所示的电路中，电源电压为6V不变．L1、L2是额定电压为6V，电阻为10Ω的相同灯泡（忽略温度对灯泡电阻的影响）．闭台开关时L1亮、L2不亮；当仅闭合S3时，整个电路消耗的电功率为．6、在如图所示的各电路图中，能反映出Ll、L2并联，开关S断开后L1仍能发光的是（）A．B．C．D．7、图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡Ll、L2．木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路．闭合开关通电后，两灯都能正常发光．（1）小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是，否则是另一种连接方式．（2）小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L的电流可能是A，也可能是A、若电流大小是后一填空的值，则表明两灯的连接方式是．
