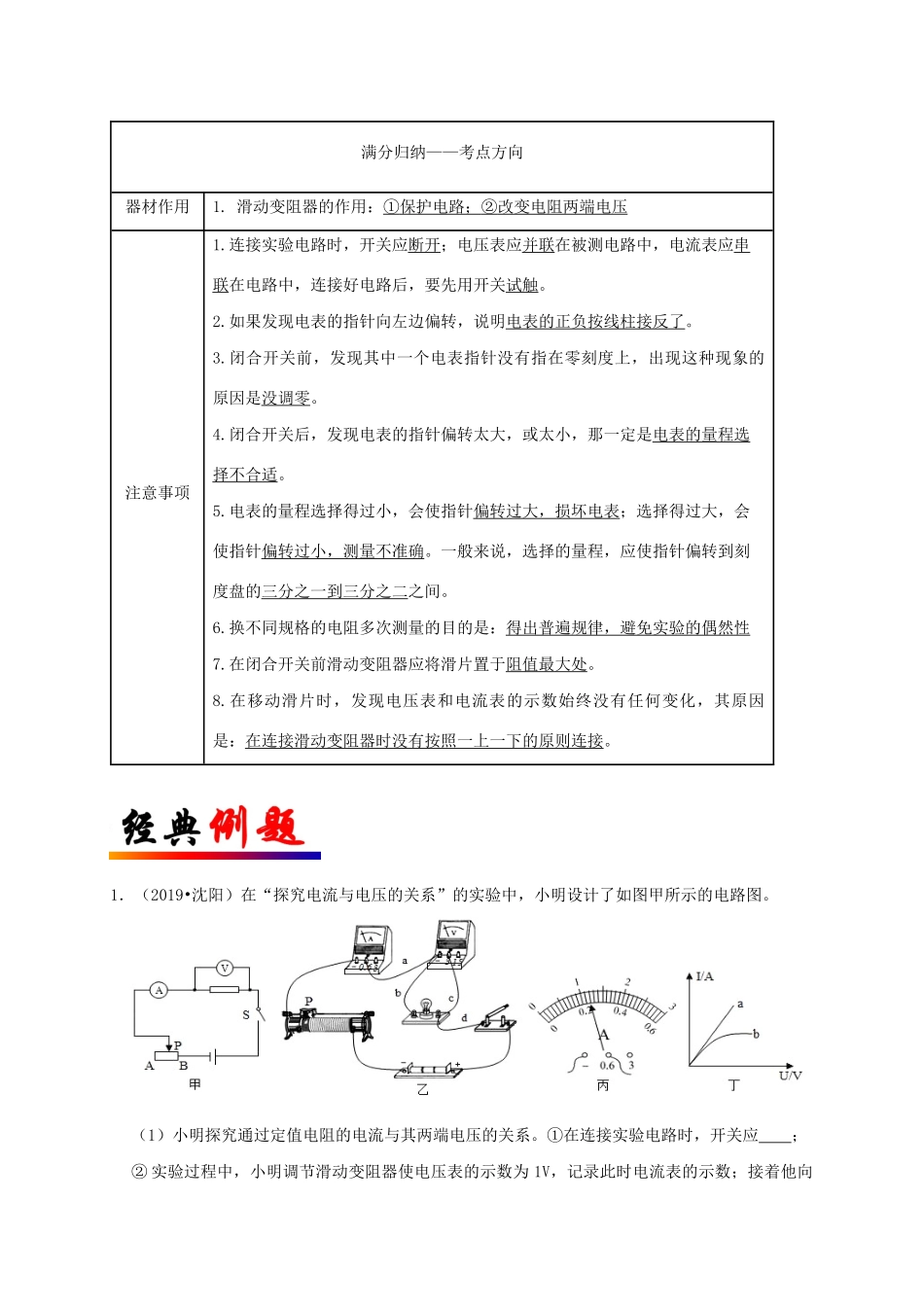

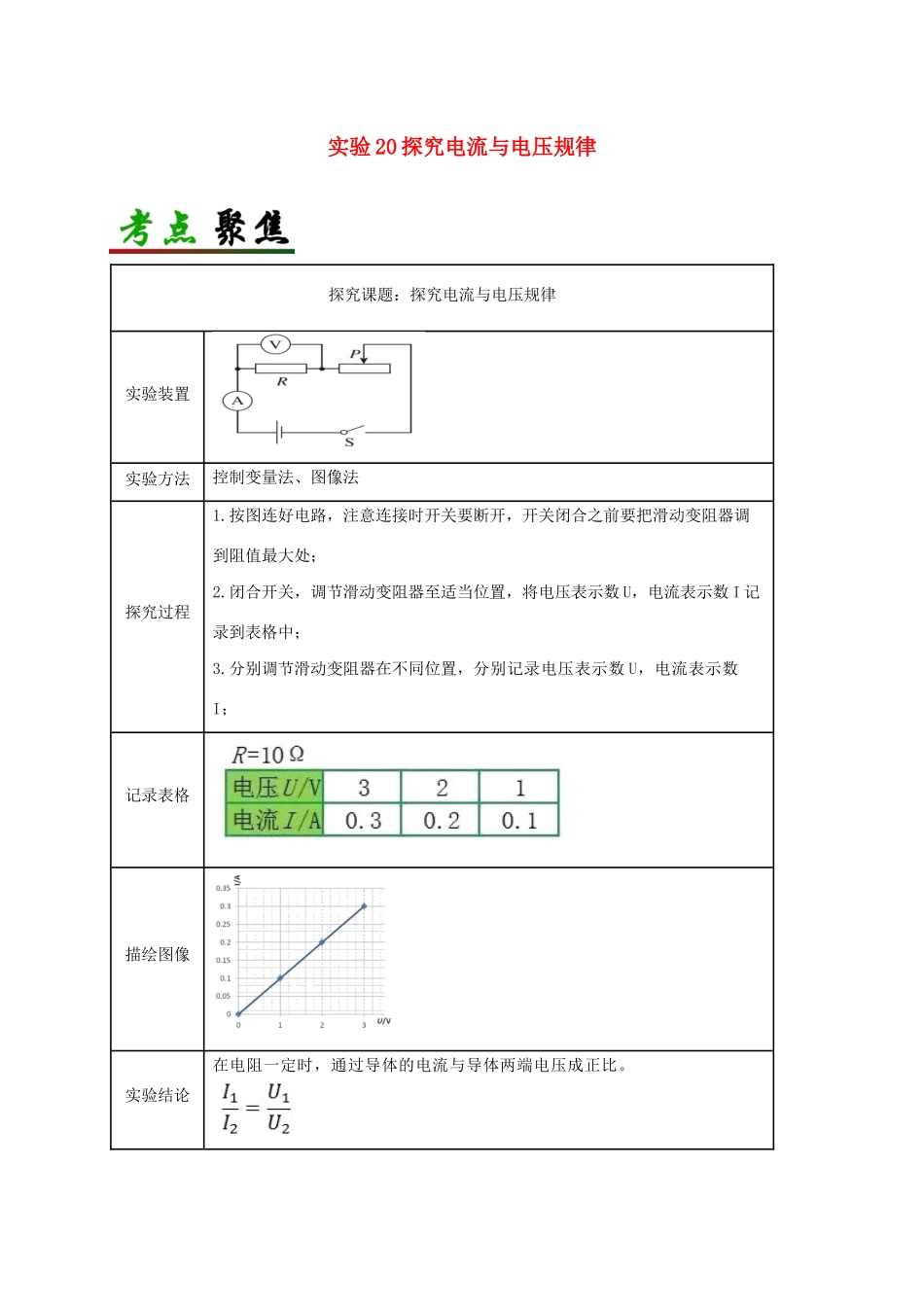

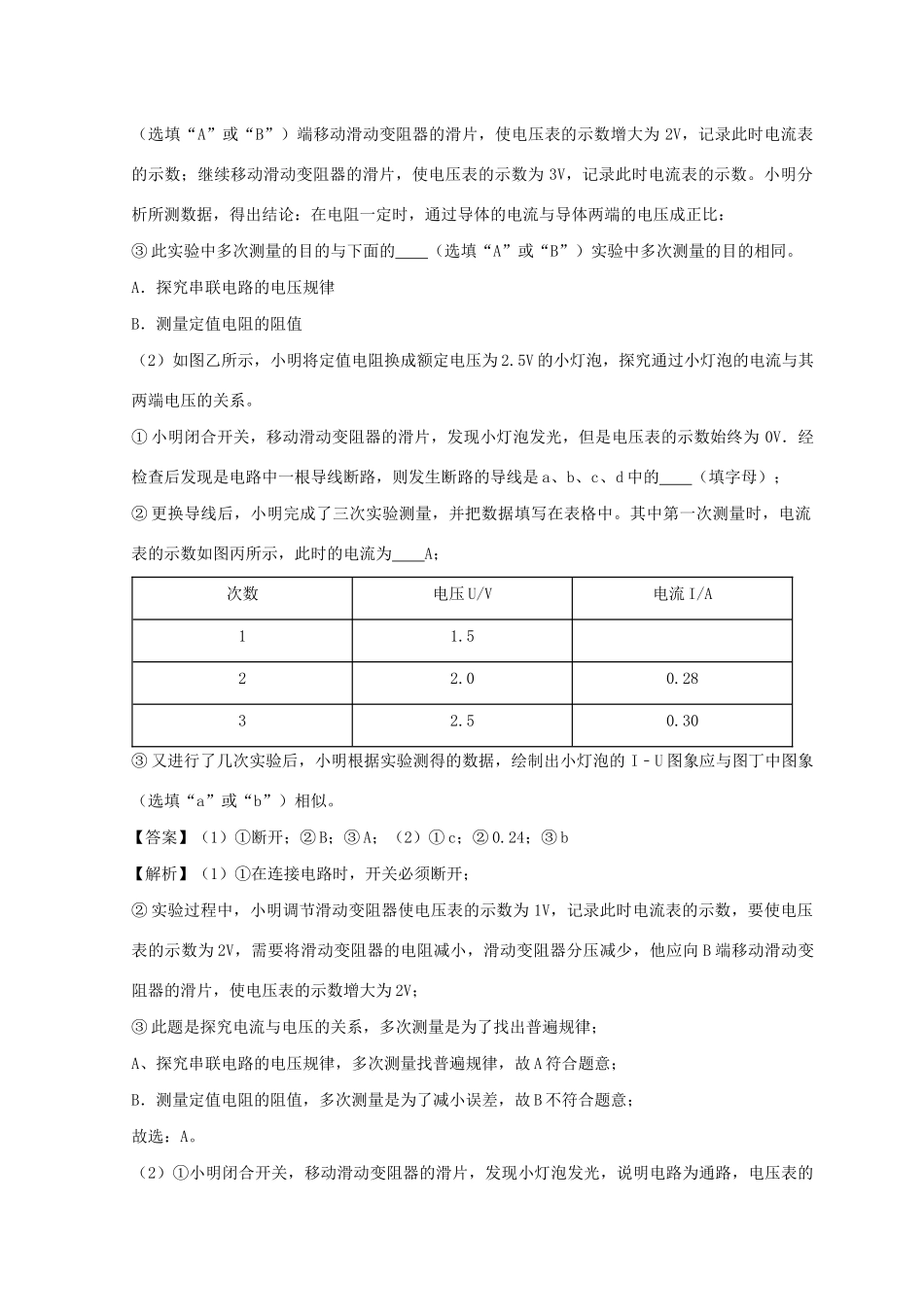

实验20探究电流与电压规律探究课题:探究电流与电压规律实验装置实验方法控制变量法、图像法探究过程1.按图连好电路,注意连接时开关要断开,开关闭合之前要把滑动变阻器调到阻值最大处;2.闭合开关,调节滑动变阻器至适当位置,将电压表示数U,电流表示数I记录到表格中;3.分别调节滑动变阻器在不同位置,分别记录电压表示数U,电流表示数I;记录表格描绘图像实验结论在电阻一定时,通过导体的电流与导体两端电压成正比。满分归纳——考点方向器材作用1.滑动变阻器的作用:①保护电路;②改变电阻两端电压注意事项1.连接实验电路时,开关应断开;电压表应并联在被测电路中,电流表应串联在电路中,连接好电路后,要先用开关试触。2.如果发现电表的指针向左边偏转,说明电表的正负按线柱接反了。3.闭合开关前,发现其中一个电表指针没有指在零刻度上,出现这种现象的原因是没调零。4.闭合开关后,发现电表的指针偏转太大,或太小,那一定是电表的量程选择不合适。5.电表的量程选择得过小,会使指针偏转过大,损坏电表;选择得过大,会使指针偏转过小,测量不准确。一般来说,选择的量程,应使指针偏转到刻度盘的三分之一到三分之二之间。6.换不同规格的电阻多次测量的目的是:得出普遍规律,避免实验的偶然性7.在闭合开关前滑动变阻器应将滑片置于阻值最大处。8.在移动滑片时,发现电压表和电流表的示数始终没有任何变化,其原因是:在连接滑动变阻器时没有按照一上一下的原则连接。1.(2019•沈阳)在“探究电流与电压的关系”的实验中,小明设计了如图甲所示的电路图。(1)小明探究通过定值电阻的电流与其两端电压的关系。①在连接实验电路时,开关应;②实验过程中,小明调节滑动变阻器使电压表的示数为1V,记录此时电流表的示数;接着他向(选填“A”或“B”)端移动滑动变阻器的滑片,使电压表的示数增大为2V,记录此时电流表的示数;继续移动滑动变阻器的滑片,使电压表的示数为3V,记录此时电流表的示数。小明分析所测数据,得出结论:在电阻一定时,通过导体的电流与导体两端的电压成正比:③此实验中多次测量的目的与下面的(选填“A”或“B”)实验中多次测量的目的相同。A.探究串联电路的电压规律B.测量定值电阻的阻值(2)如图乙所示,小明将定值电阻换成额定电压为2.5V的小灯泡,探究通过小灯泡的电流与其两端电压的关系。①小明闭合开关,移动滑动变阻器的滑片,发现小灯泡发光,但是电压表的示数始终为0V.经检查后发现是电路中一根导线断路,则发生断路的导线是a、b、c、d中的(填字母);②更换导线后,小明完成了三次实验测量,并把数据填写在表格中。其中第一次测量时,电流表的示数如图丙所示,此时的电流为A;次数电压U/V电流I/A11.522.00.2832.50.30③又进行了几次实验后,小明根据实验测得的数据,绘制出小灯泡的I﹣U图象应与图丁中图象(选填“a”或“b”)相似。【答案】(1)①断开;②B;③A;(2)①c;②0.24;③b【解析】(1)①在连接电路时,开关必须断开;②实验过程中,小明调节滑动变阻器使电压表的示数为1V,记录此时电流表的示数,要使电压表的示数为2V,需要将滑动变阻器的电阻减小,滑动变阻器分压减少,他应向B端移动滑动变阻器的滑片,使电压表的示数增大为2V;③此题是探究电流与电压的关系,多次测量是为了找出普遍规律;A、探究串联电路的电压规律,多次测量找普遍规律,故A符合题意;B.测量定值电阻的阻值,多次测量是为了减小误差,故B不符合题意;故选:A。(2)①小明闭合开关,移动滑动变阻器的滑片,发现小灯泡发光,说明电路为通路,电压表的示数始终为0V.说明与灯泡并联的电压表出有断路,故可能是c导线断路了;②图丙中电流表的量程为0﹣0.6A,分度值为0.02A,示数为0.24A;③因为灯的电阻随温度的变化而变化,通过小灯泡的电流与其两端的电压不成正比,其图象不是直线,故b符合题意。【分析】(1)①为了保护电路,连接电路时需要断开开关;②根据串联电路的分压作用判断出滑动变阻器的移动方向;③多次测量有的是求平均值,有的是找普遍规律;(2)①灯泡发光说明电路为通路,电压表说明电压表出有故障;②根据电流...
