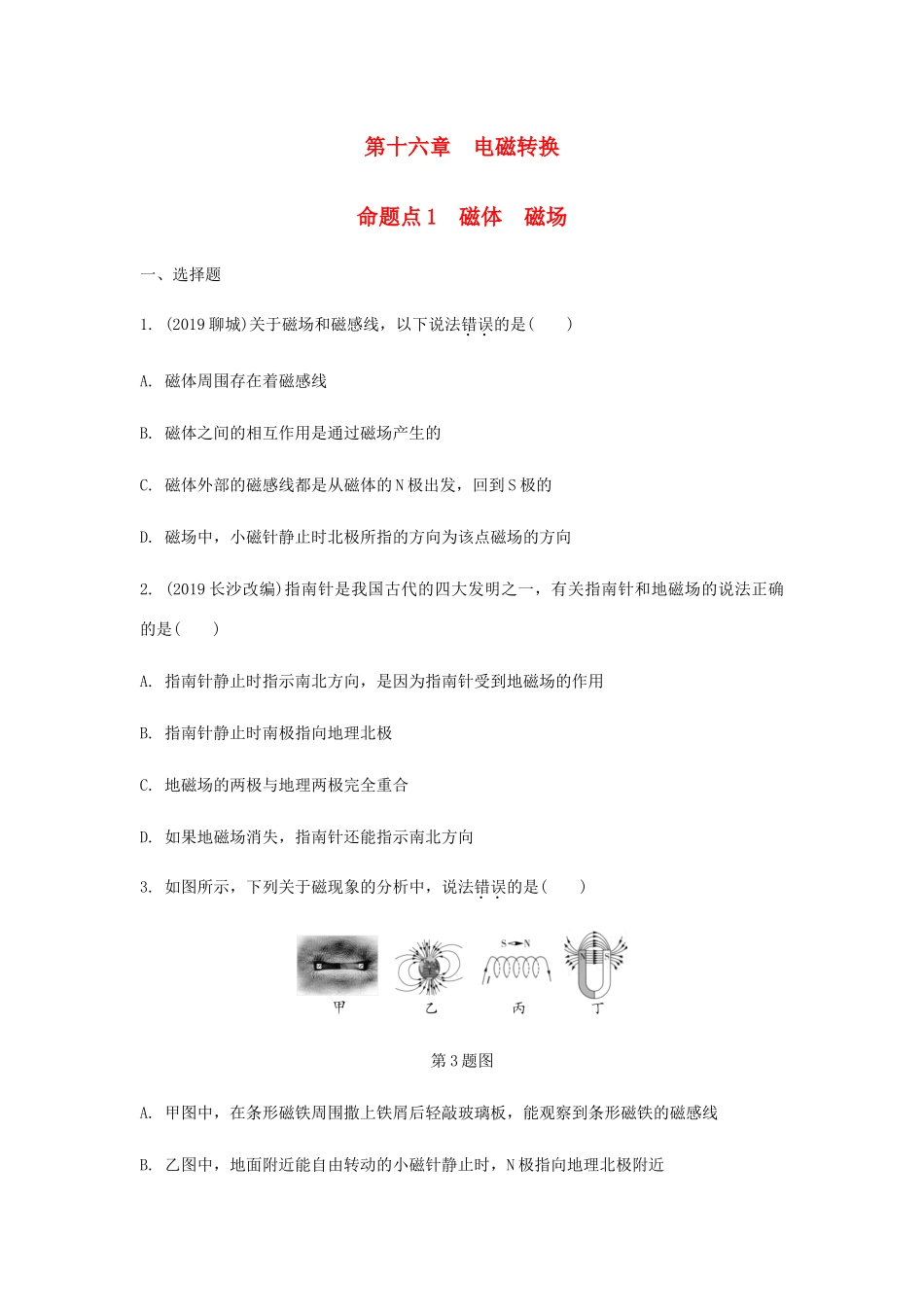

第十六章电磁转换命题点1磁体磁场一、选择题1.(2019聊城)关于磁场和磁感线，以下说法错误的是()A.磁体周围存在着磁感线B.磁体之间的相互作用是通过磁场产生的C.磁体外部的磁感线都是从磁体的N极出发，回到S极的D.磁场中，小磁针静止时北极所指的方向为该点磁场的方向2.(2019长沙改编)指南针是我国古代的四大发明之一，有关指南针和地磁场的说法正确的是()A.指南针静止时指示南北方向，是因为指南针受到地磁场的作用B.指南针静止时南极指向地理北极C.地磁场的两极与地理两极完全重合D.如果地磁场消失，指南针还能指示南北方向3.如图所示，下列关于磁现象的分析中，说法错误的是()第3题图A.甲图中，在条形磁铁周围撒上铁屑后轻敲玻璃板，能观察到条形磁铁的磁感线B.乙图中，地面附近能自由转动的小磁针静止时，N极指向地理北极附近C.丙图中，小磁针N极的受力方向，与通电螺线管在该点的磁感线切线方向相同D.丁图中，U形磁铁靠近磁极处的磁感线分布比较密，说明靠近磁极处的磁场比较强4.(2019烟台)甲、乙为两个条形磁铁的两个磁极，根据如图所示的小磁针静止时的指向，可以判断()第4题图A.甲是N极，乙是S极B.甲、乙都是N极C.甲、乙都是S极D.甲是S极，乙是N极5.(全国视野创新题推荐·2019台州)能写红黑双色的磁画板截面如图所示，按下写字笔黑色按钮写出黑色的字，按下红色按钮写出红色的字，刷子左右移动则字消失．下列说法正确的是()第5题图A.刷子可以用铁制作B.写黑字时笔尖为S极C.写红字时笔尖为N极D.写字的原理是同名磁极相互排斥二、填空与作图题6.(2019北京)在条形磁铁四周放置的小磁针静止时的指向如图所示，图中小磁针涂黑的一端为它的N极，由此可以判断出条形磁铁的A端是________(选填“N”或“S”)极．第6题图7.如图所示是悬浮地球仪，球体和底座都是用磁性材料制成的，它能够悬浮于空中静止或旋转．地球仪能悬浮在空中静止，是利用了同名磁极相互______的原理，此时它受到的磁极间的斥力和________是一对平衡力．第7题图8.(2019昆明)请在图中将小磁针的北极涂黑，并以“N”表示．第8题图9.(2018苏州)在图中标出小磁针静止时的N极和A点处的磁感线方向．第9题图10.如图所示，请在图中标出图示蹄形磁铁的N、S极和磁感线方向．第10题图参考答案及解析命题点1磁体磁场1.A【解析】磁体周围存在磁场，磁感线是为了研究方便，人为假设存在的，A错误，符合题意；其余选项均正确，不符合题意．故选A.2.A3.A4.B【解析】小磁针的S极指向两个条形磁铁甲、乙两个磁极的中间，根据“异名磁极相互吸引”可知这两个磁极都是N极；而且由于磁体周围的磁感线总是从磁体的N极出发回到S极，根据图中的磁感线方向也可以判断出甲、乙两个磁极都是N极，A、C、D错误的，故选B.5.A【解析】由图可知磁铁的S极为黑色，即写黑字时写字笔的笔尖应为N极，同理写红字时写字笔的笔尖应为S极，写字的原理是异名磁极相互吸引，B、C、D错误；磁铁能吸引铁、钴、镍等物质，用铁做刷子，移动时可以将磁铁吸引下来，故磁画板上的字会消失，所以可以用铁制作刷子，A正确．故选A.6.N【解析】磁场中的磁感线方向从磁体的N极出发回到S极，小磁针静止时N极所指的方向与该处磁感线的方向相同．由图可以看出小磁针的N极总是从A端指向B端的，因此，条形磁铁的A端为N极，B端为S极．7.排斥自身重力8.如答图所示第8题答图【解析】地磁南极在地理北极附近，所以上端为地磁南极，下端为地磁北极，由磁极间的相互作用规律可知，小磁针静止时，上端为N极，下端为S极，如答图所示．9.如答图所示第9题答图10.如答图所示第10题答图
