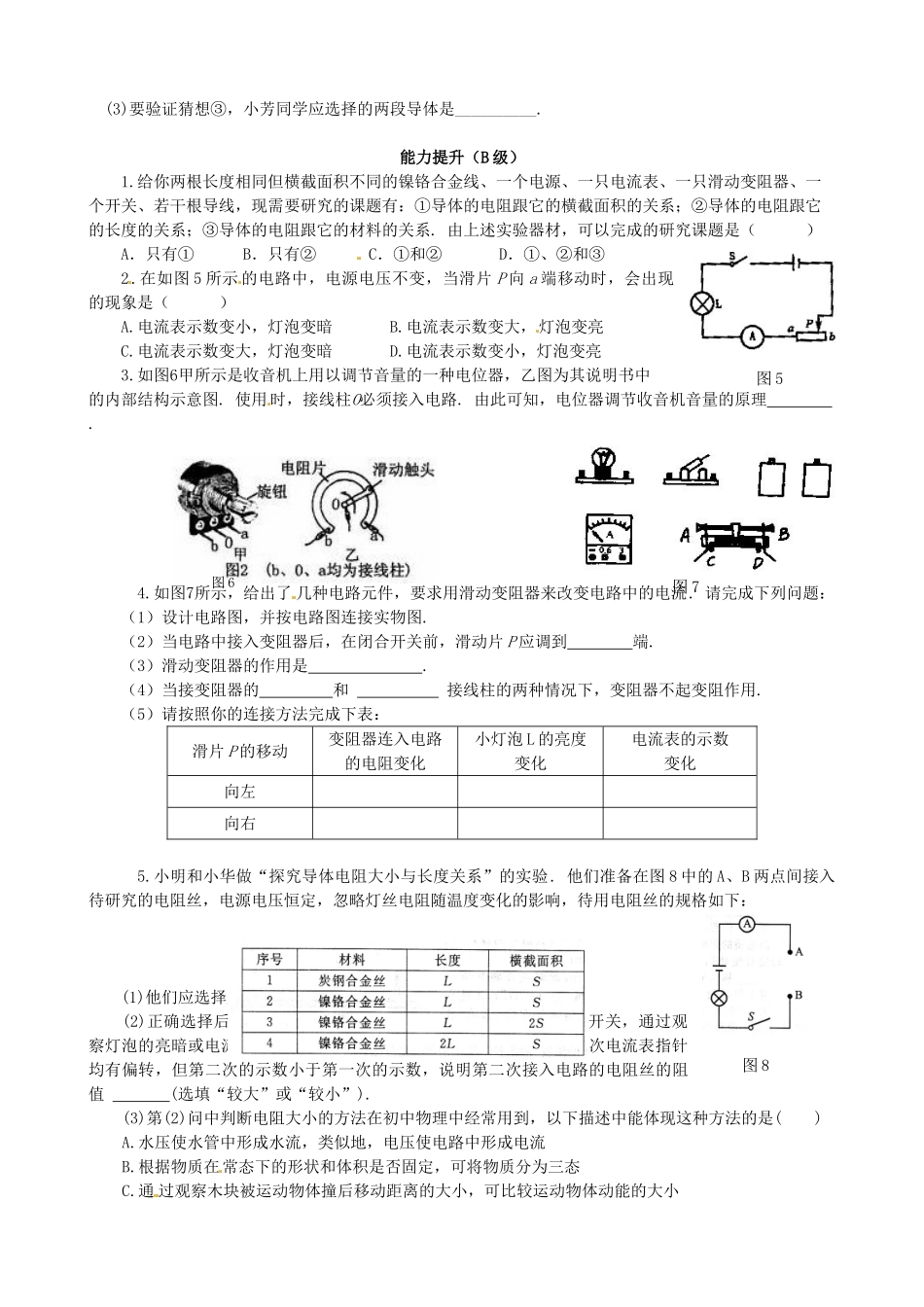

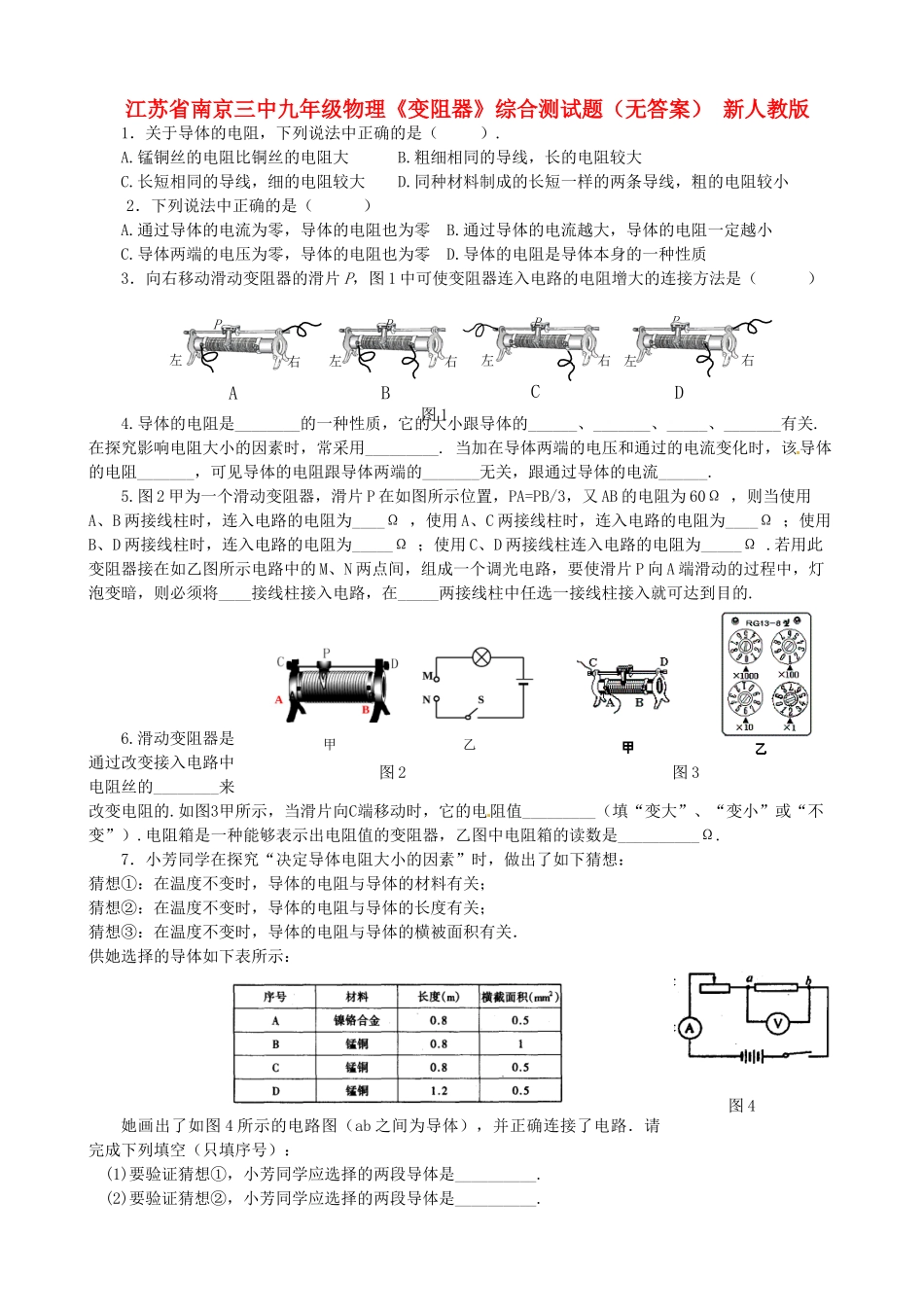

江苏省南京三中九年级物理《变阻器》综合测试题（无答案）新人教版1．关于导体的电阻，下列说法中正确的是（）.A.锰铜丝的电阻比铜丝的电阻大B.粗细相同的导线，长的电阻较大C.长短相同的导线，细的电阻较大D.同种材料制成的长短一样的两条导线，粗的电阻较小2．下列说法中正确的是（）A.通过导体的电流为零，导体的电阻也为零B.通过导体的电流越大，导体的电阻一定越小C.导体两端的电压为零，导体的电阻也为零D.导体的电阻是导体本身的一种性质3．向右移动滑动变阻器的滑片P，图1中可使变阻器连入电路的电阻增大的连接方法是（）4.导体的电阻是________的一种性质，它的大小跟导体的______、_______、_____、_______有关.在探究影响电阻大小的因素时，常采用_________.当加在导体两端的电压和通过的电流变化时，该导体的电阻_______，可见导体的电阻跟导体两端的_______无关，跟通过导体的电流______.5.图2甲为一个滑动变阻器，滑片P在如图所示位置，PA=PB/3，又AB的电阻为60Ω，则当使用A、B两接线柱时，连入电路的电阻为____Ω，使用A、C两接线柱时，连入电路的电阻为____Ω；使用B、D两接线柱时，连入电路的电阻为_____Ω；使用C、D两接线柱连入电路的电阻为_____Ω.若用此变阻器接在如乙图所示电路中的M、N两点间，组成一个调光电路，要使滑片P向A端滑动的过程中，灯泡变暗，则必须将____接线柱接入电路，在_____两接线柱中任选一接线柱接入就可达到目的.6.滑动变阻器是通过改变接入电路中电阻丝的________来改变电阻的.如图3甲所示，当滑片向C端移动时，它的电阻值_________（填“变大”、“变小”或“不变”）.电阻箱是一种能够表示出电阻值的变阻器，乙图中电阻箱的读数是__________Ω.7．小芳同学在探究“决定导体电阻大小的因素”时，做出了如下猜想：猜想①：在温度不变时，导体的电阻与导体的材料有关；猜想②：在温度不变时，导体的电阻与导体的长度有关；猜想③：在温度不变时，导体的电阻与导体的横被面积有关．供她选择的导体如下表所示：她画出了如图4所示的电路图（ab之间为导体），并正确连接了电路．请完成下列填空（只填序号）：(1)要验证猜想①，小芳同学应选择的两段导体是__________.(2)要验证猜想②，小芳同学应选择的两段导体是__________.图3图4P左右DA左右PB左右P右左PC图1图2乙甲(3)要验证猜想③，小芳同学应选择的两段导体是__________.能力提升（B级）1.给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系.由上述实验器材，可以完成的研究课题是（）A．只有①B．只有②C．①和②D．①、②和③2.在如图5所示的电路中，电源电压不变，当滑片P向a端移动时，会出现的现象是（）A.电流表示数变小，灯泡变暗B.电流表示数变大，灯泡变亮C.电流表示数变大，灯泡变暗D.电流表示数变小，灯泡变亮3.如图6甲所示是收音机上用以调节音量的一种电位器，乙图为其说明书中的内部结构示意图.使用时，接线柱O必须接入电路.由此可知，电位器调节收音机音量的原理.4.如图7所示，给出了几种电路元件，要求用滑动变阻器来改变电路中的电流.请完成下列问题：（1）设计电路图，并按电路图连接实物图.（2）当电路中接入变阻器后，在闭合开关前，滑动片P应调到端.（3）滑动变阻器的作用是.（4）当接变阻器的和接线柱的两种情况下，变阻器不起变阻作用.（5）请按照你的连接方法完成下表：滑片P的移动变阻器连入电路的电阻变化小灯泡L的亮度变化电流表的示数变化向左向右5.小明和小华做“探究导体电阻大小与长度关系”的实验.他们准备在图8中的A、B两点间接入待研究的电阻丝，电源电压恒定，忽略灯丝电阻随温度变化的影响，待用电阻丝的规格如下：(1)他们应选择序号为的两根电阻丝来探究；(2)正确选择后，他们将所选电阻丝分别接入A、B两点间，闭合开关，通过观察灯泡的亮暗或电流表的示数来比较电阻丝电阻的大小.实验中，两次电流表指针均有偏转，但第二次的示数小于第一次的示数，说明第二次接入...
