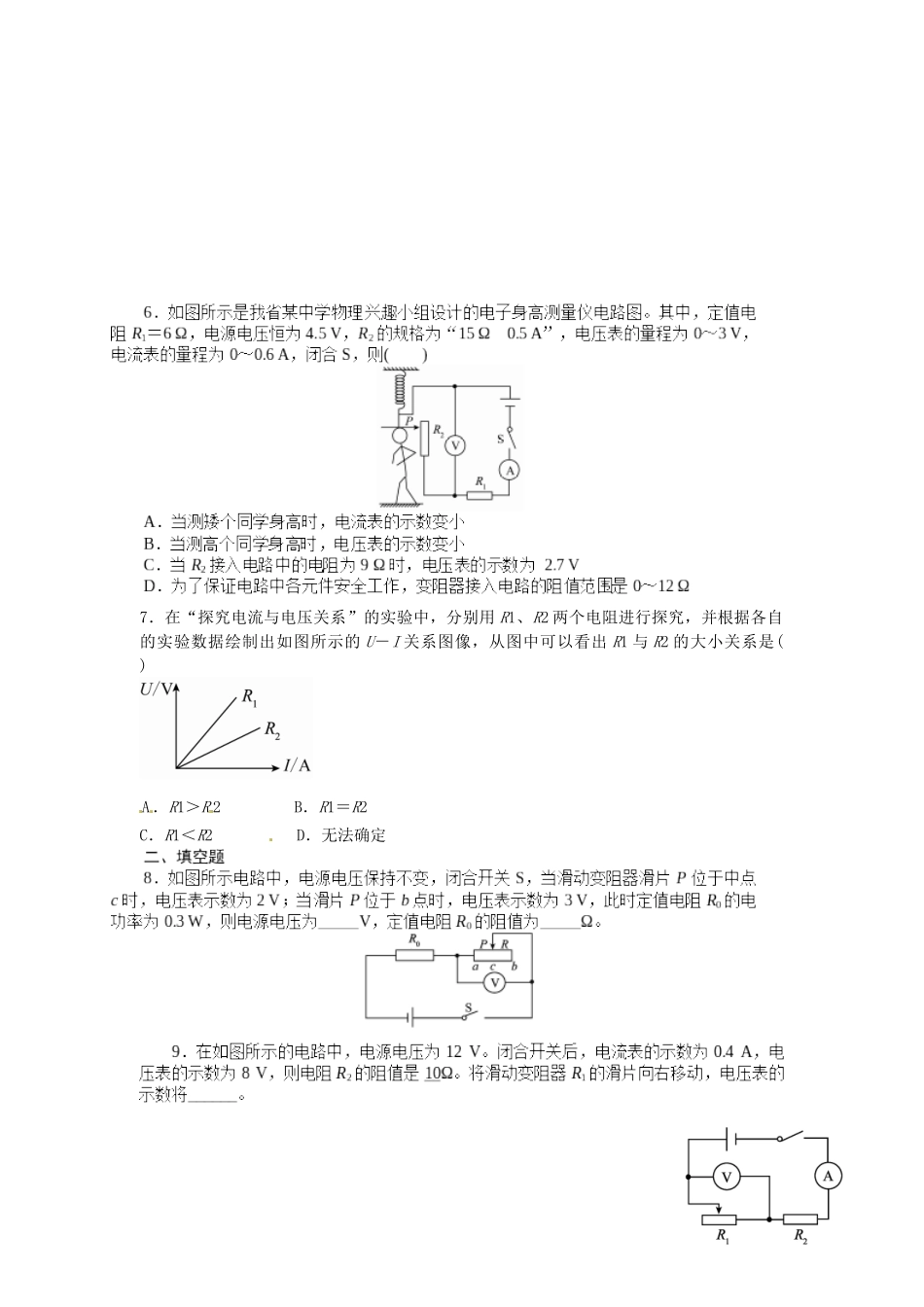

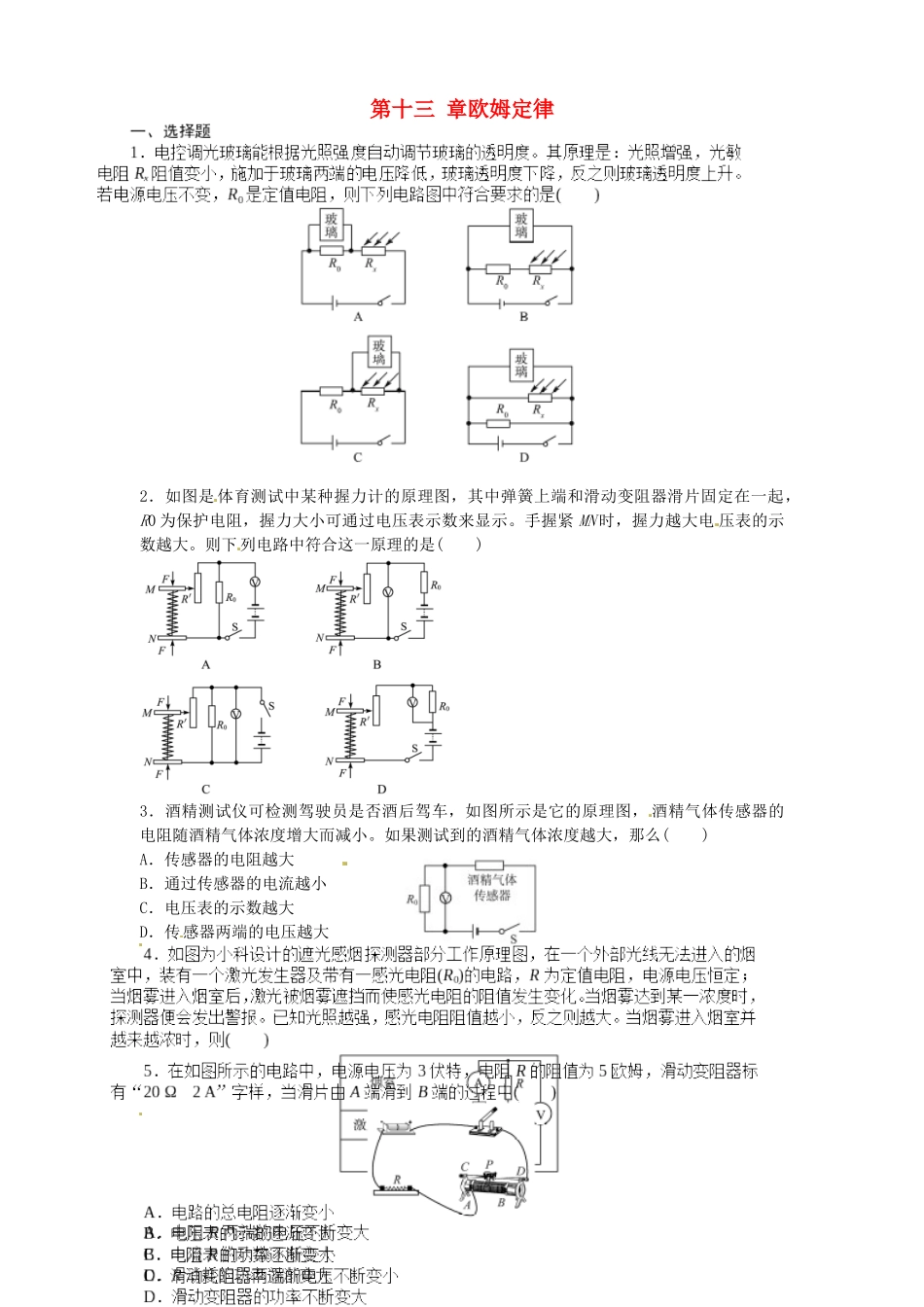

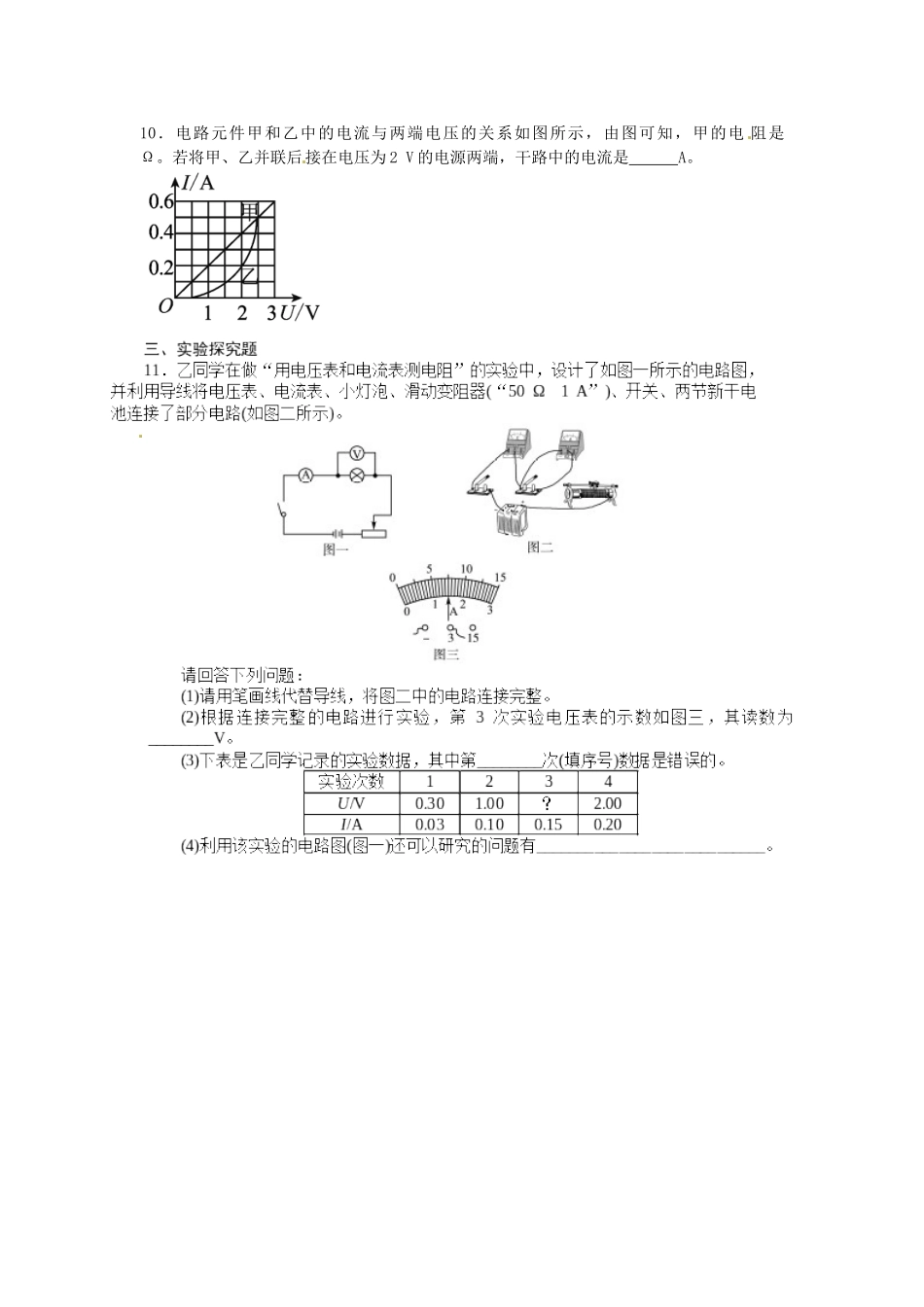

第十三章欧姆定律2．如图是体育测试中某种握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，R0为保护电阻，握力大小可通过电压表示数来显示。手握紧MN时，握力越大电压表的示数越大。则下列电路中符合这一原理的是()3．酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图，酒精气体传感器的电阻随酒精气体浓度增大而减小。如果测试到的酒精气体浓度越大，那么()A．传感器的电阻越大B．通过传感器的电流越小C．电压表的示数越大D．传感器两端的电压越大7．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U－I关系图像，从图中可以看出R1与R2的大小关系是()A．R1＞R2B．R1＝R2C．R1＜R2D．无法确定10．电路元件甲和乙中的电流与两端电压的关系如图所示，由图可知，甲的电阻是Ω。若将甲、乙并联后接在电压为2V的电源两端，干路中的电流是A。答案1、C2、B3、C4、B5、B6、C7、A8、6V30欧9、变小10、5欧0.6A11、
