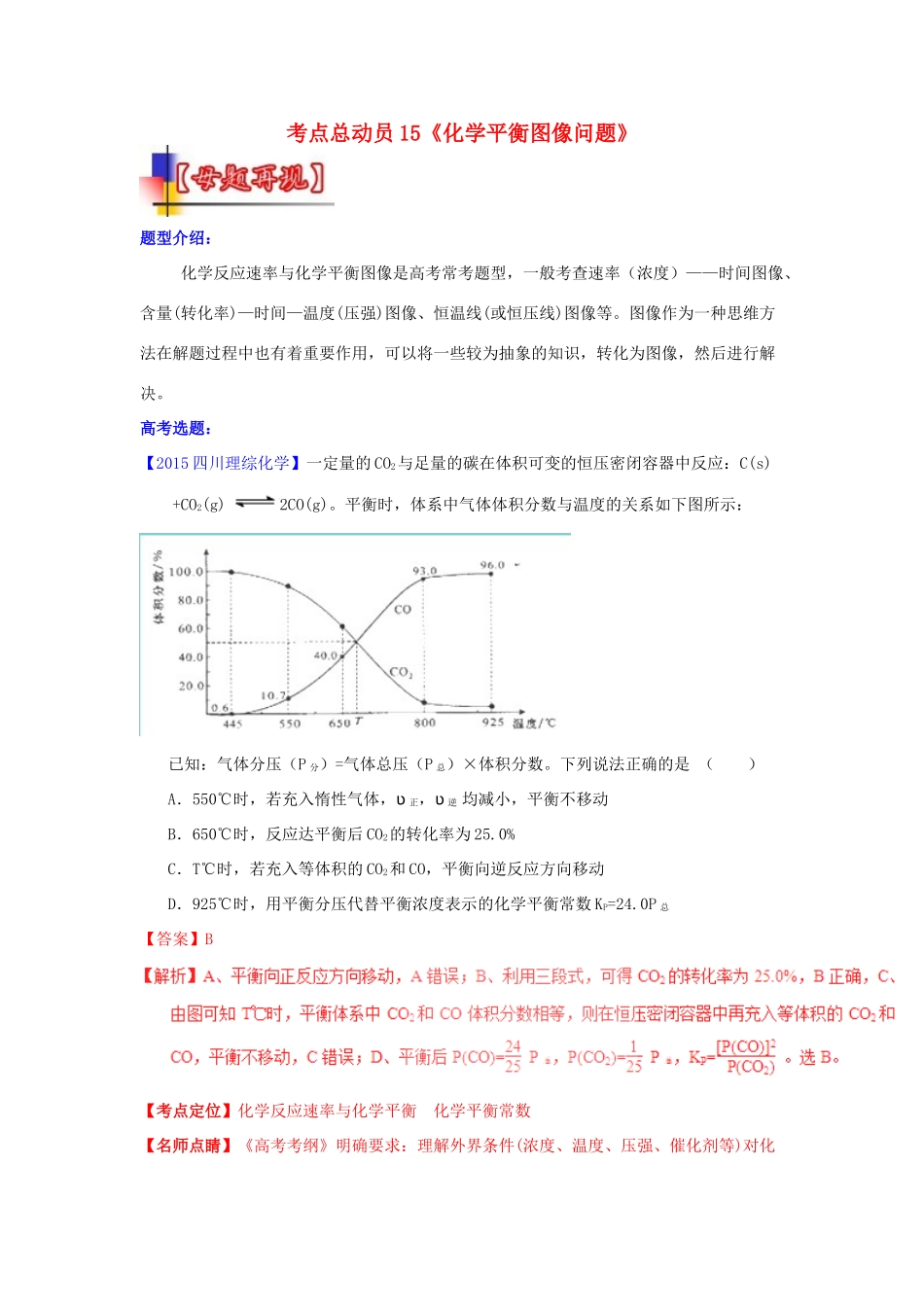

考点总动员15《化学平衡图像问题》题型介绍：化学反应速率与化学平衡图像是高考常考题型，一般考查速率（浓度）——时间图像、含量(转化率)—时间—温度(压强)图像、恒温线(或恒压线)图像等。图像作为一种思维方法在解题过程中也有着重要作用，可以将一些较为抽象的知识，转化为图像，然后进行解决。高考选题：【2015四川理综化学】一定量的CO2与足量的碳在体积可变的恒压密闭容器中反应：C(s)+CO2(g)2CO(g)。平衡时，体系中气体体积分数与温度的关系如下图所示：已知：气体分压（P分）=气体总压（P总）×体积分数。下列说法正确的是（）A．550℃时，若充入惰性气体，ʋ正，ʋ逆均减小，平衡不移动B．650℃时，反应达平衡后CO2的转化率为25.0%C．T℃时，若充入等体积的CO2和CO，平衡向逆反应方向移动D．925℃时，用平衡分压代替平衡浓度表示的化学平衡常数KP=24.0P总【答案】B【考点定位】化学反应速率与化学平衡化学平衡常数【名师点睛】《高考考纲》明确要求：理解外界条件(浓度、温度、压强、催化剂等)对化学反应速率和化学平衡的影响。理解化学平衡常数的含义，能够利用化学平衡常数进行简单的计算。化学反应速率这一部分主要考查化学反应速率的概念及表示方法、影响化学反应速率的影响因素、化学反应速率的大小比较和化学反应速率的有关图像。化学平衡是重要的化学基本理论，是中学化学的重点和难点，也是考查学生能力的重要载体，是高考历久不衰的热点。化学平衡是包含溶解平衡、电离平衡、水解平衡等的一个平衡理论体系，而化学平衡则是这一体系的核心，是分析其他平衡移动的基础。化学平衡常数则是新课标地区的高考命题热点，并且试题的综合性强、能力要求高，预测今后一段时间内仍然会有对化学平衡常数的考查。有关化学平衡的图像试题涉及知识面广,灵活性大。题目大多注重对知识综合应用能力和分析判断能力的考查,是考查学生能力的常见题型。考查的图像主要有三类：第一类是化学平衡建立过程中有关量随时间的变化图像；第二类是平衡移动原理的应用或它的逆向思维图像；第三类是反应物或生成物物质的量(或浓度或质量分数)与时间关系的图像，此类图像既要考虑反应速率的大小，又要考虑化学平衡移动，反应物的转化。由于化学平衡图像将数字知识和化学平衡理论融为一体,它正体现新课程改革的要求。解题技巧：化学反应速率与化学平衡图像解题步骤与技巧1、解题步骤2、解题技巧（1）先拐先平在含量(转化率)—时间曲线中，先出现拐点的则先达到平衡，说明该曲线反应速率快，表示温度较高、有催化剂、压强较大等。（2）定一议二当图像中有三个量时，先确定一个量不变，再讨论另外两个量的关系，有时还需要作辅助线。（3）三步分析法一看反应速率是增大还是减小；二看v正、v逆的相对大小；三看化学平衡移动的方向。高频考点一：浓度（速率）—时间图像【典例】【山东枣庄三中2016届10月月考】某密闭容器中充入等物质的量的A和B，一定温度下发生反应[A(g)+xB(g)2C(g)，达到平衡后，只改变反应的一个条件，测得容器中物质的浓度、反应速率随时间变化如下图所示。下列说法中正确的是（）A．30min～40min间该反应使用了催化剂B．30min时降低温度，40min时升高温度C．反应方程式中的x=1，正反应为放热反应D．8min前A的平均反应速率为0.08mol/（L•min）【答案】CD【解析】浓度图像注意转折点（达到平衡）的时刻相同，各物质浓度变化的内在联系及比例符合化学方程式中的化学计量数的关系。速率图像注意正逆反应速率的大小，可以判断平衡移动方向，与上一时刻进行比较，可以判断速率是增大还是减小。高频考点二：含量(转化率)—时间—温度(压强)图像【典例】【黑龙江牡丹江一中2016届10月月考】可逆反应aA（g）+bB（s）cC（g）+dD（g），其他条件不变，C的物质的量分数和温度(T)或压强(P)关系如图，其中正确的是（）A．升高温度，平衡向逆反应方向移动B．使用催化剂，C的物质的量分数增加C．化学方程式系数a>c＋dD．根据图像无法确定改变温度后平衡移动【答案】A【解析】高频考点三：恒温线(或恒压线)图像【典例】有一化学平衡mA(g)＋nB(g)pC(g)＋qD(g)，如图表示的是A的转化率与压强、温...
