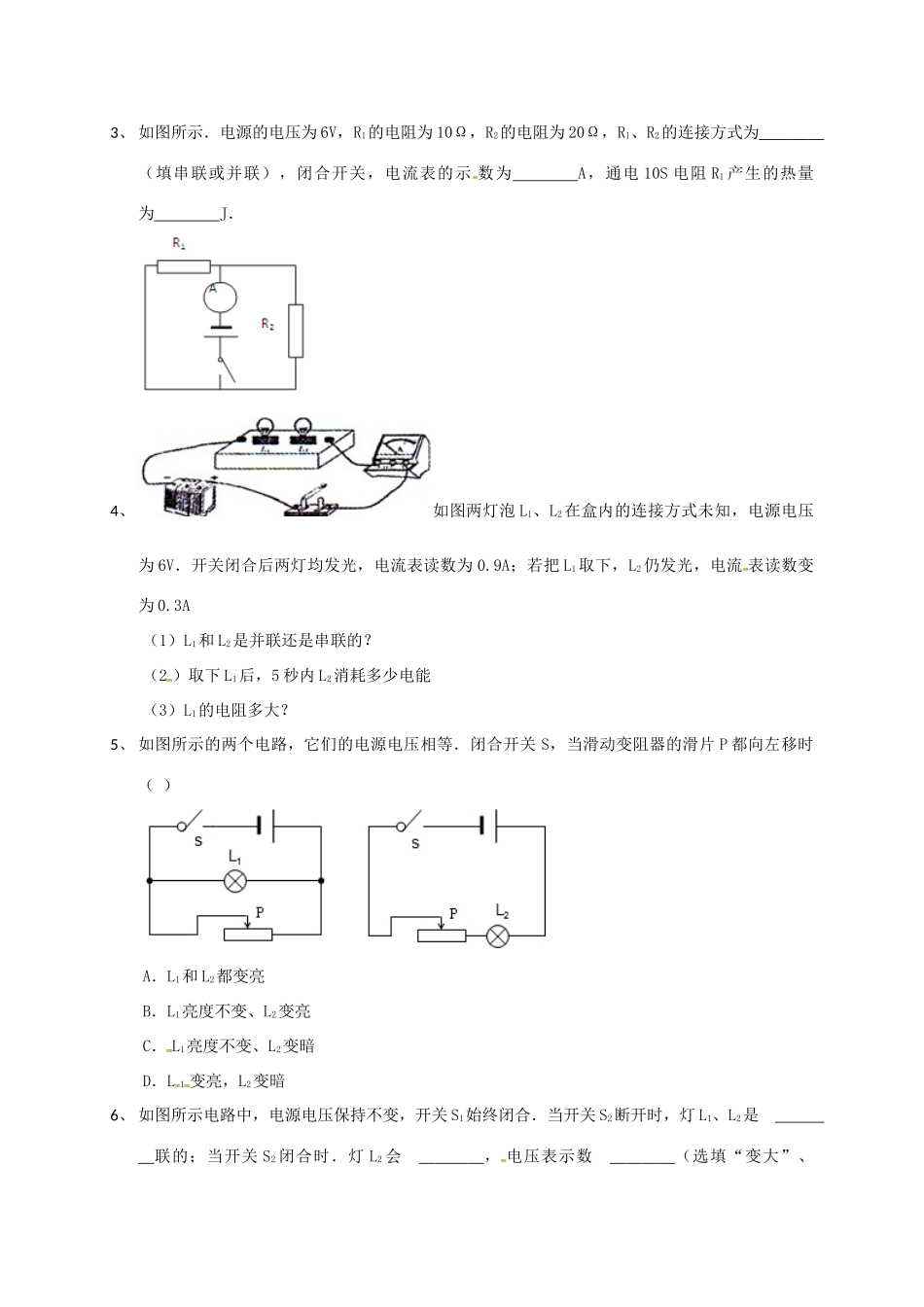

串联和并联的辨别81、厨房的抽油烟机装有照明灯和排气扇，使用时，有时需要各自独立工作，有时需要它们同时工作，在如图所示的电路中，你认为符合上述要求的是（）A．B．C．D．2、如图所示，电源电压不变，R1=6Ω，R2=4Ω．（1）当开关S1闭合，S2、S3断开时，电流表的示数为0.6A，电路总电阻是Ω，电源电压为V．（2）当开关S1、S2和S3都闭合时，电流表示数为1.5A，此时通过R1的电流是A，10s内电流通过灯泡L做的功为J．3、如图所示．电源的电压为6V，R1的电阻为10Ω，R2的电阻为20Ω，R1、R2的连接方式为（填串联或并联），闭合开关，电流表的示数为A，通电10S电阻R1产生的热量为J．4、如图两灯泡L1、L2在盒内的连接方式未知，电源电压为6V．开关闭合后两灯均发光，电流表读数为0.9A；若把L1取下，L2仍发光，电流表读数变为0.3A（1）L1和L2是并联还是串联的？（2）取下L1后，5秒内L2消耗多少电能（3）L1的电阻多大？5、如图所示的两个电路，它们的电源电压相等．闭合开关S，当滑动变阻器的滑片P都向左移时（）A．L1和L2都变亮B．L1亮度不变、L2变亮C．L1亮度不变、L2变暗D．L1变亮，L2变暗6、如图所示电路中，电源电压保持不变，开关S1始终闭合．当开关S2断开时，灯L1、L2是联的；当开关S2闭合时．灯L2会，电压表示数（选填“变大”、“变小”或“不变”）．7、如图所示，电阻Rl=R2=4Ω，电源电压保持不变．当S1、S2都闭合时，电流表的示数为0.75A，此时电路是联电路，电路的总电阻是Ω，当S1闭合、S2断开时，电路的总电阻是Ω，电流表的示数是A．8、如图所示的电路中，小灯泡L1和L2都标有“3V0.25A“字样，电源由2节1.5V的干电池组成．则下列说法中错误的是（）A．S闭合后，L1、L2并联，且都能发光B．S闭合后，电路将发生短路C．要想使L1、L2串联，可去掉导线bD．若将导线M从接线柱B改接到A上，则两灯都能正常发光9、如图所示的四个电路图中，当开关S闭合后，三盏灯属于并联的电路是（）A．B．C．D．10、如图是额定电压为220V的理发用电吹风的典型电路．其中电热丝通电后可以发热，电动机通电后可以送风，正常工作时：（1）要送热风，选择开关应放在______间．（填“AB”、“BC”或“CD'’）（2）已知电动机的额定功率是120W，当送冷风时，通电5min，电流所做的功是多少？（3）如果电热丝电阻是55Ω，当送热风时，电路消耗的总功率是多少？11、如图所示的电路中，要使电阻R1和R2组成并联电路，则应将（）A．S2闭合，S1、S3断开B．S3闭合，Sl、S2断开C．Sl、S2闭合，S3断开D．S2、S3闭合，Sl断开
