中考物理一轮复习 基础考点一遍过 第十四章 欧姆定律 命题点3 动态电路分析及计算试卷VIP免费

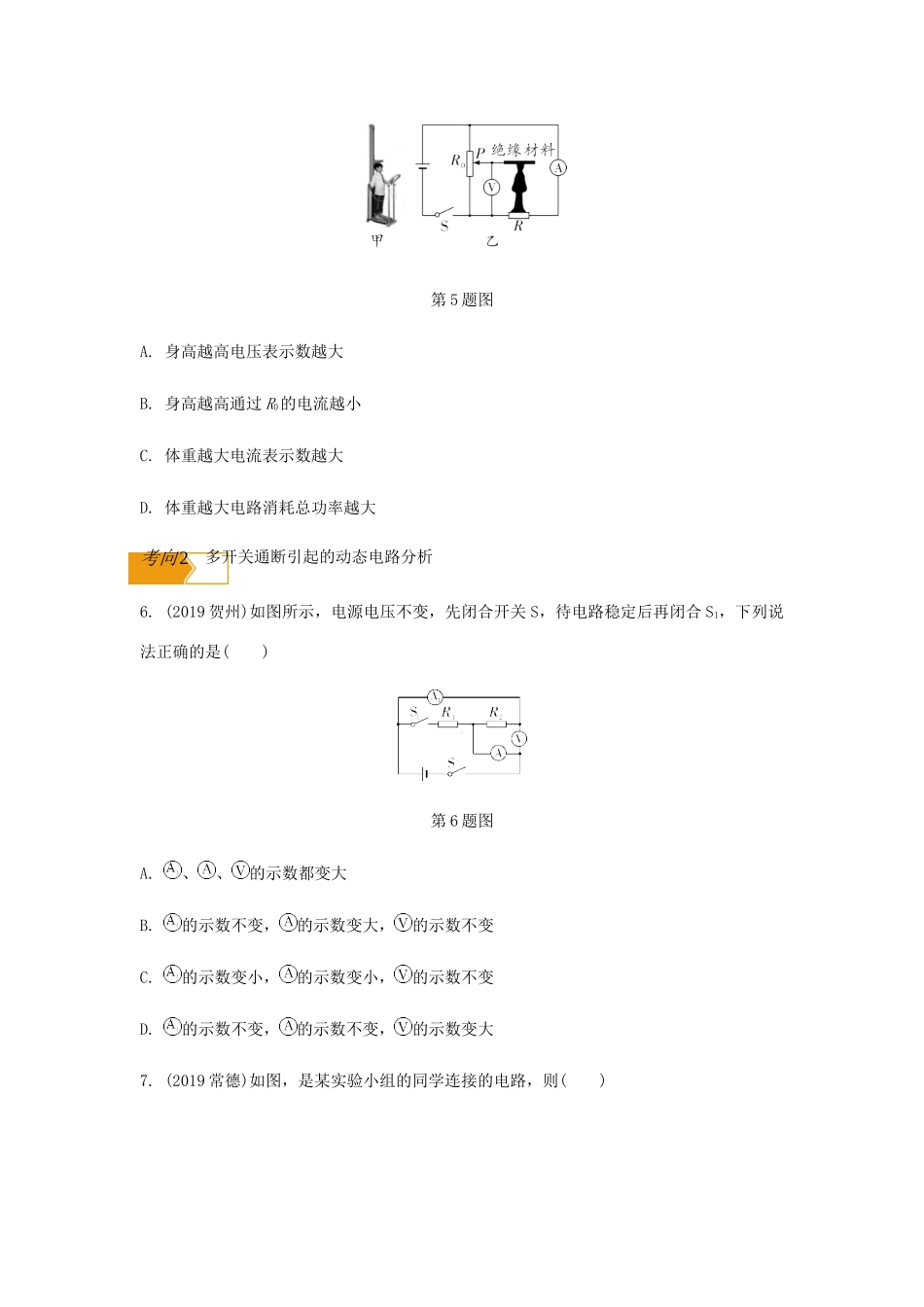

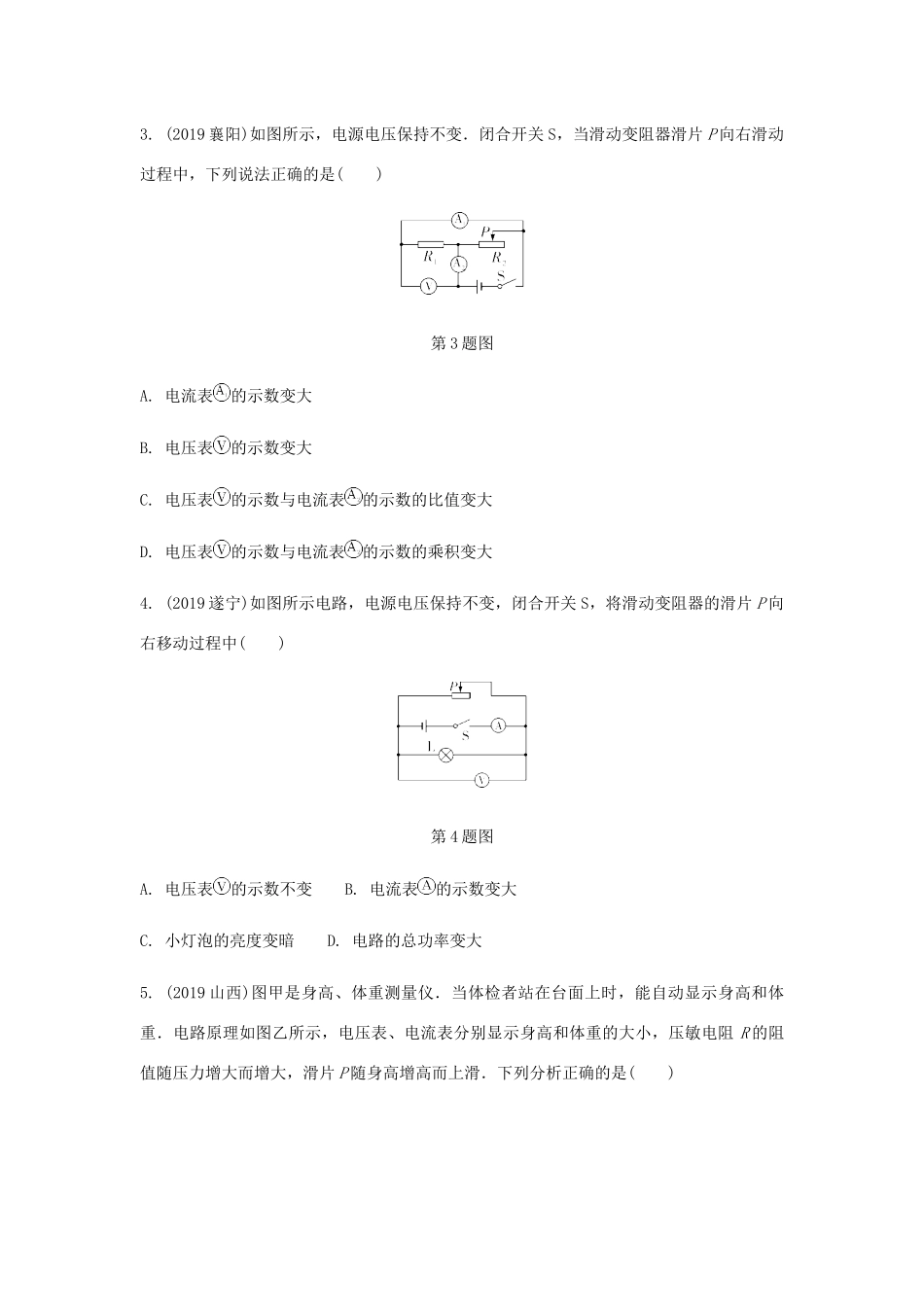

第十三章欧姆定律命题点3动态电路分析及计算考向1滑动变阻器滑片移动引起的动态电路分析1.(2019河池)如图所示的电路中，R为定值电阻，闭合开关S后，将滑动变阻器R0的滑片P向左移动时，下列说法正确的是()第1题图A.R0两端的电压变小B.电压表的示数变小C.电流表的示数变大D.电路的总电阻变小2.(2019永州)如图所示，电源电压保持不变，闭合开关S，灯泡L发光，下列说法正确的是()第2题图A.向右移动滑片P，电流表示数变大，电压表示数变大B.向右移动滑片P，电流表示数变小，电压表示数变小C.向左移动滑片P，电流表示数变大，电压表示数变大D.向左移动滑片P，电流表示数变大，电压表示数变小3.(2019襄阳)如图所示，电源电压保持不变．闭合开关S，当滑动变阻器滑片P向右滑动过程中，下列说法正确的是()第3题图A.电流表的示数变大B.电压表的示数变大C.电压表的示数与电流表的示数的比值变大D.电压表的示数与电流表的示数的乘积变大4.(2019遂宁)如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中()第4题图A.电压表的示数不变B.电流表的示数变大C.小灯泡的亮度变暗D.电路的总功率变大5.(2019山西)图甲是身高、体重测量仪．当体检者站在台面上时，能自动显示身高和体重．电路原理如图乙所示，电压表、电流表分别显示身高和体重的大小，压敏电阻R的阻值随压力增大而增大，滑片P随身高增高而上滑．下列分析正确的是()第5题图A.身高越高电压表示数越大B.身高越高通过R0的电流越小C.体重越大电流表示数越大D.体重越大电路消耗总功率越大考向2多开关通断引起的动态电路分析6.(2019贺州)如图所示，电源电压不变，先闭合开关S，待电路稳定后再闭合S1，下列说法正确的是()第6题图A.、、的示数都变大B.的示数不变，的示数变大，的示数不变C.的示数变小，的示数变小，的示数不变D.的示数不变，的示数不变，的示数变大7.(2019常德)如图，是某实验小组的同学连接的电路，则()第7题图A.在连接此电路时，开关应该断开；开关闭合前，滑片应处于最左端B.S1、S2都闭合时，L1、L2并联，电流表测干路的电流C.先闭合S1、S2，再断开S1时，电流表示数变小，电压表示数变小D.S1、S2都闭合时，将滑片右移时，电流表示数变小，电压表示数变小8.(2019武汉)如图所示，电源电压保持不变．只闭合开关S1，电流表和电压表均有示数，若再闭合开关S2，则下列说法正确的是()第8题图A.电流表示数变大，电压表示数变小B.电流表示数变小，电压表示数不变C.电压表示数与电流表示数的比值变小D.电压表示数与电流表示数的比值不变考向3敏感电阻引起的动态电路分析9.(2019玉林)光敏电阻的阻值随光照强度的增大而减小．如图所示，闭合开关，逐渐减弱光敏电阻的光照强度，下列说法正确的是()第9题图A.电流表和电压表的示数均变小B.电流表和电压表的示数均变大C.电流表的示数变小，电压表的示数变大D.电流表的示数变大，电压表的示数变小10.(2019长沙)如图是小海设计的温度测量仪的电路，R1是定值电阻，R2是阻值随温度升高而减小的热敏电阻．当R2的温度随环境温度降低时()第10题图A.电流表的示数增大B.电压表的示数增大C.电压表的示数增大D.电压表的示数减小11.为了检测学校周围声音的强弱，某同学利用声敏电阻制作了一个可以检测声音强度的仪器，电路图如图所示，电源电压保持不变，R1是一个声敏电阻，它的阻值随声音强度的变化曲线如图乙所示，闭合开关S后，当学校周围的声音强度减弱时，电压表示数________，电流表示数________．(选填“变大”“变小”或“不变”)第11题图考向4动态电路计算12.如图甲是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U＝4.5V且保持不变，电压表量程为0～3V，R0是300Ω的定值电阻，R1是热敏电阻，其电阻随环境温度变化的关系如图乙所示．若闭合开关S，则()第12题图A.电压表的最小示数是1.5VB.环境温度为40℃时，热敏电阻阻值是150ΩC.电压表示数越小，环境温度越高D.此电路允许的最高环境温度为60℃13.如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器．闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系如图乙所示，电压表的...
