1.欧姆定律VIP专享VIP免费

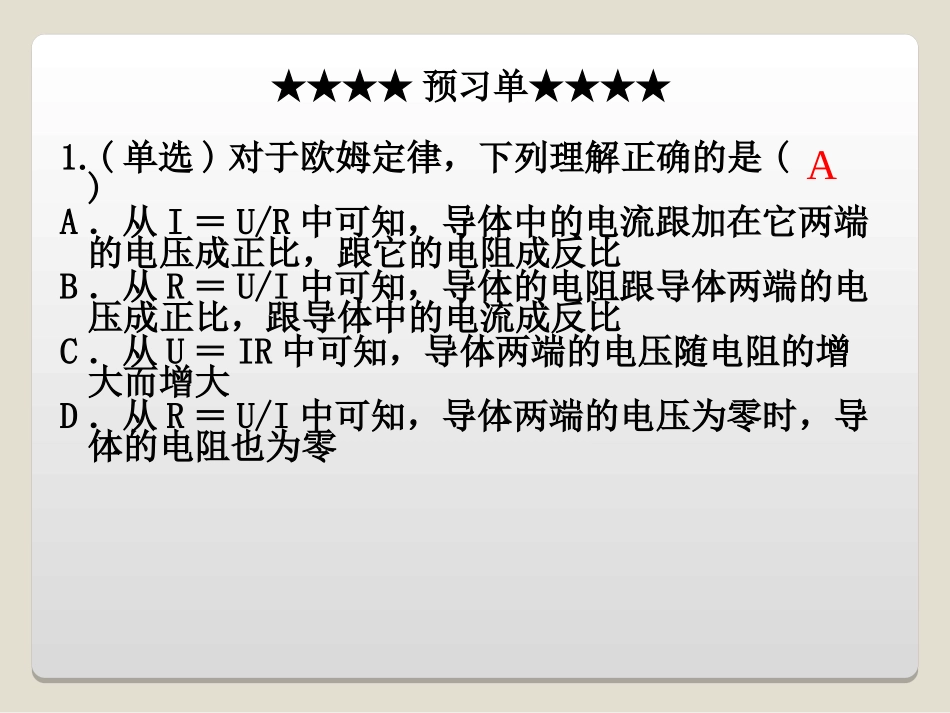

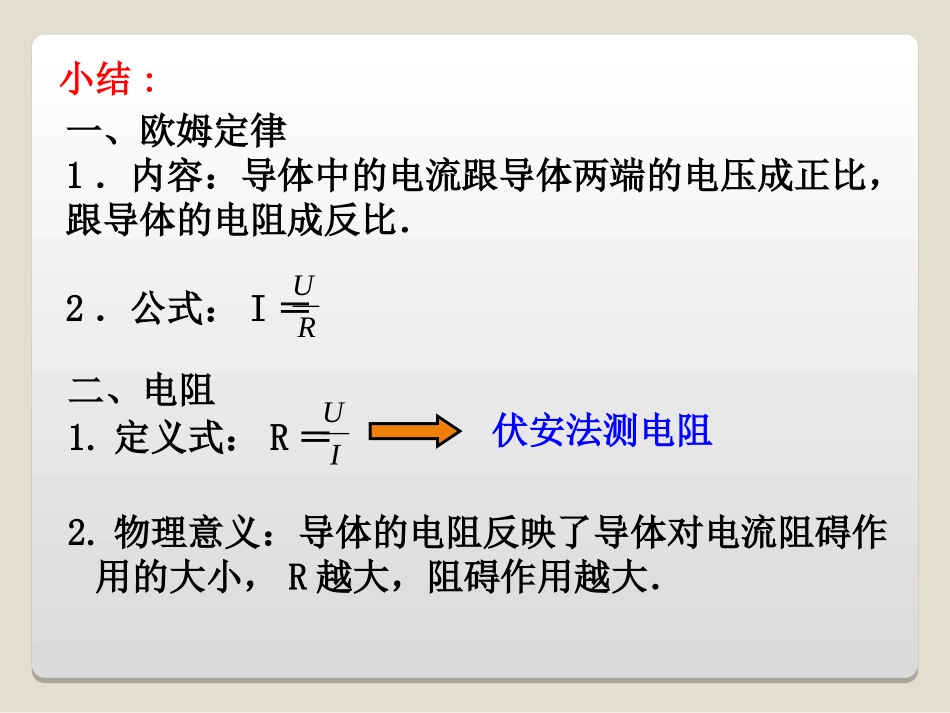

欧姆定律、电阻定律电功率及焦耳定律高邮市第一中学高三物理备课组★★★★预习单★★★★1.(单选)对于欧姆定律，下列理解正确的是()A．从I＝U/R中可知，导体中的电流跟加在它两端的电压成正比，跟它的电阻成反比B．从R＝U/I中可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比C．从U＝IR中可知，导体两端的电压随电阻的增大而增大D．从R＝U/I中可知，导体两端的电压为零时，导体的电阻也为零A一、欧姆定律1．内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比．2．公式：I＝RU二、电阻1.定义式：R＝2.物理意义：导体的电阻反映了导体对电流阻碍作用的大小，R越大，阻碍作用越大．IU伏安法测电阻小结:2.(单选)(2014·广州模拟)有两根完全相同的金属裸导线A和B，如果把导线A均匀拉长到原来的2倍，导线B对折后起来，则其电阻之比为()A．1∶16B．16∶1C．1∶4D．4∶1B拉长或对折时不能忽略了横截面积的变化三、电阻定律(1)内容：同种材料的导体，其电阻与它的长度成正比，与它的横截面积成反比，导体的电阻还与构成它的材料有关．(2)表达式：R＝ρsl电阻决定式小结:活动1.对电阻、电阻定律的理解和应用例1(单选)一个内电阻可以忽略的电源，给一个绝缘的圆管子里装满的水银供电，电流为0.1A，若把全部水银倒在一个内径大一倍的绝缘圆管子里，那么通过的电流将是()A．0.4AB．0.8AC．1.6AD．3.2A根据电阻决定式:R=ρ可知电阻变为原来的1/16,根据欧姆定律I＝可得电流变为原来的16倍.slRUC小结:一般电阻作变形抓住体积不变突破训练1.(单选)如图所示，厚薄均匀的矩形金属片，边长ab＝10cm，bc＝5cm，当A与B之间接入的电压为U时，电流为1A，若C与D间接入的电压为U时，其电流为()A．4AB．2AC．0.5AD．0.25AA小结:对电阻定律的各个物理量要有明确的认识活动2.对欧姆定律及伏安特性曲线的理解例2(多选)小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线在P点的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法中正确的是()aba直线表示线性元件，斜率的倒数表示电阻b曲线表示非线性元件，各点的电阻为该点电压坐标与电流坐标的比值（并非该点切线斜率的倒数）ABD小结：认清I-U图线还是U-I图线;确定好线性元件还是非线性元件;始终抓住I=U/R2.(多选)(2014·常州教育学会质检)某一热敏电阻其阻值随温度的升高而减小，在一次实验中，将该热敏电阻与一小灯泡串联，通电后各自的电流I随所加电压U变化的图线如图所示，M为两元件的伏安特性曲线的交点．则关于热敏电阻和小灯泡的下列说法中正确的是()突破训练a曲线电阻逐渐减小显然是热敏电阻，b曲线电阻逐渐增大显然是小灯泡M点对应的状态完全一样，因此它们的功率也相同AD小结:电阻率与温度的关系①金属：电阻率随温度的升高而增大．②半导体：电阻率随温度的升高而减小．例如：热敏电阻，光敏电阻等活动3.电功、电热、电功率和热功率例3一台电风扇，内阻为20Ω，接上220V电压后正常工作，消耗功率66W，求：(1)电风扇正常工作时通过电动机的电流是多少？解:I=P/U=66÷220=0.3A小结:欧姆定律适用于：(1)金属导电和电解液导电(2)纯电阻电路(含电阻,小灯泡,电烙铁等的电路)．不适用于：非纯电阻电路（如含有电动机，电风扇，电吹风，电解槽等的电路）(2)电风扇正常工作时转化为机械能的功率是多少？转化为内能的功率是多少？电动机的效率是多少？P=UIP热=I2R=1.8WP机=P-P热=64.2Wη=（P机/P）×100％=97.3％(3)如果接上电源后，电风扇的扇叶被卡住，不能转动，这时通过电动机的电流以及电动机消耗的电功率和发热功率是多少？电风扇被卡住只能发热不能做功，所以可看成是纯电阻，即：I=U/R=11AP=UI=2420WP热=I2R=2420WP=P热小结:纯电阻非纯电阻W〉Q即UIt=I2Rt+W其P〉P热即UI=I2R+P其W=Q即UIt=I2RtP=P热即UI=I2R突破训练3.如图所示，有一个提升重物用的直流电动机，电阻为r＝0.6Ω，电路中的定值电阻R＝10Ω，电路两端的电压U＝160V，理想电压表的示数U′＝110V，则通过电动机的电流是多少，电动机的输入功率和输出功率又各是多少？解：UR=U-U'=50VI=UR/R=5AP入=U'I=550WP出=P入-P热=535W★★★★反馈单...
