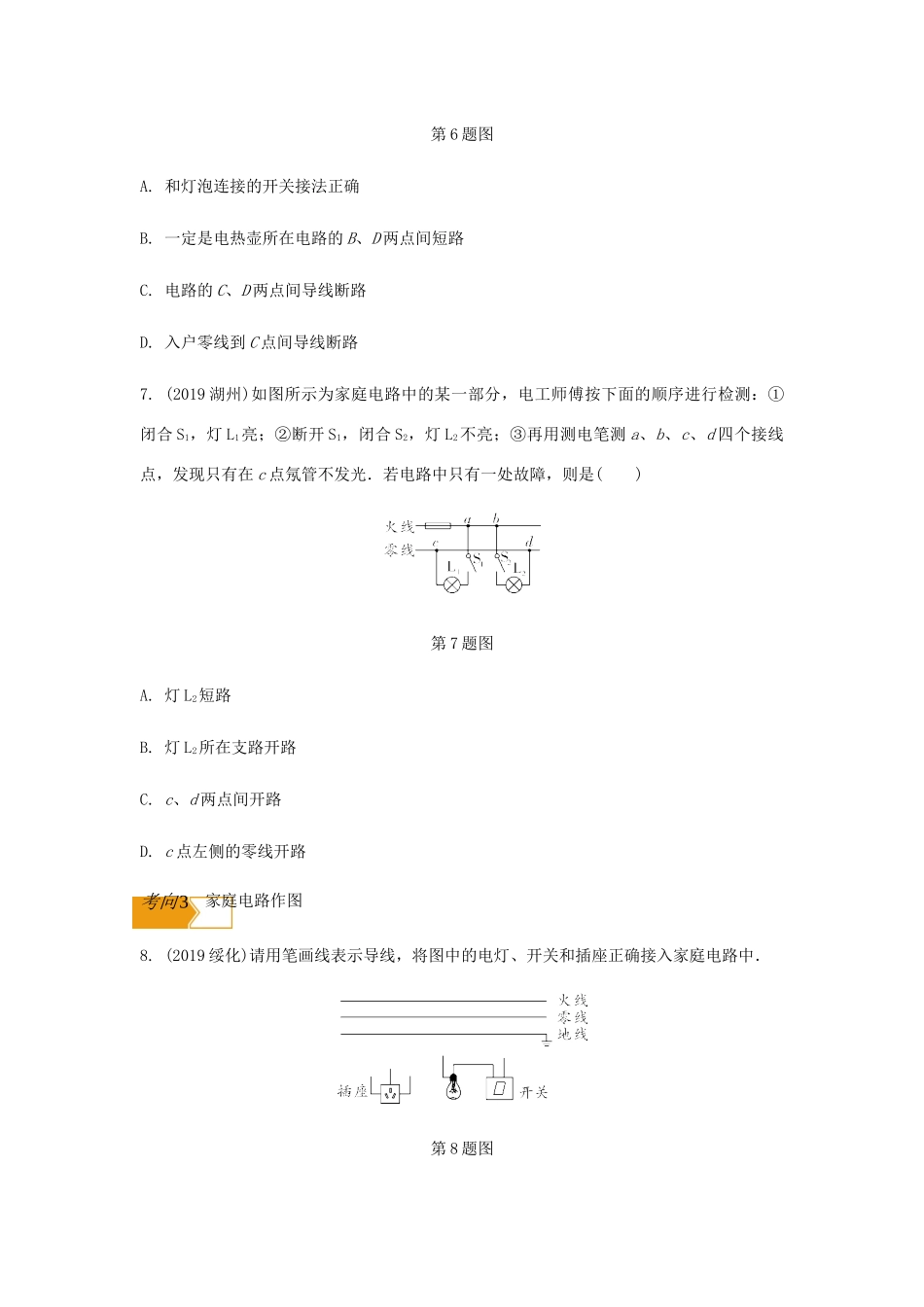

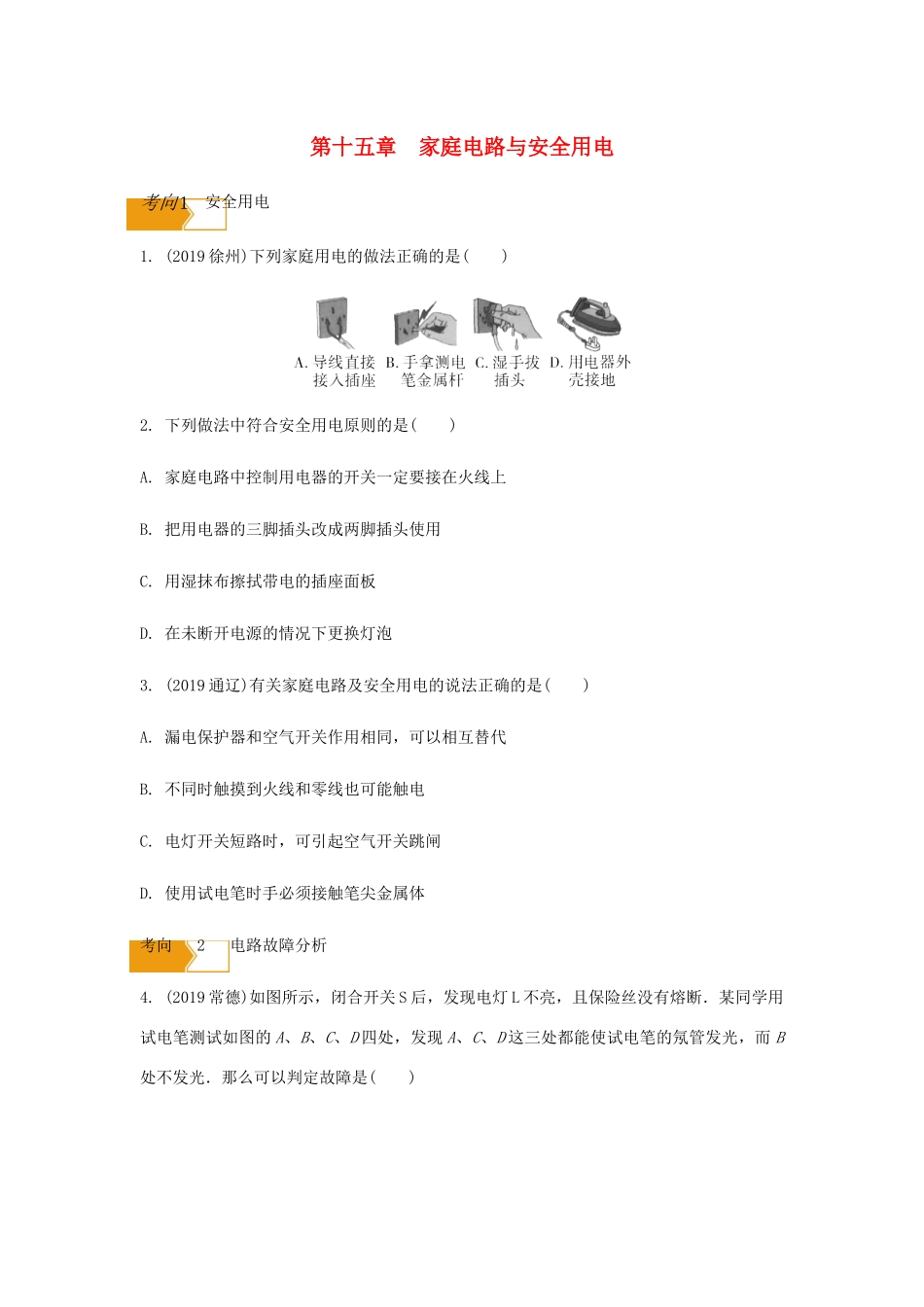

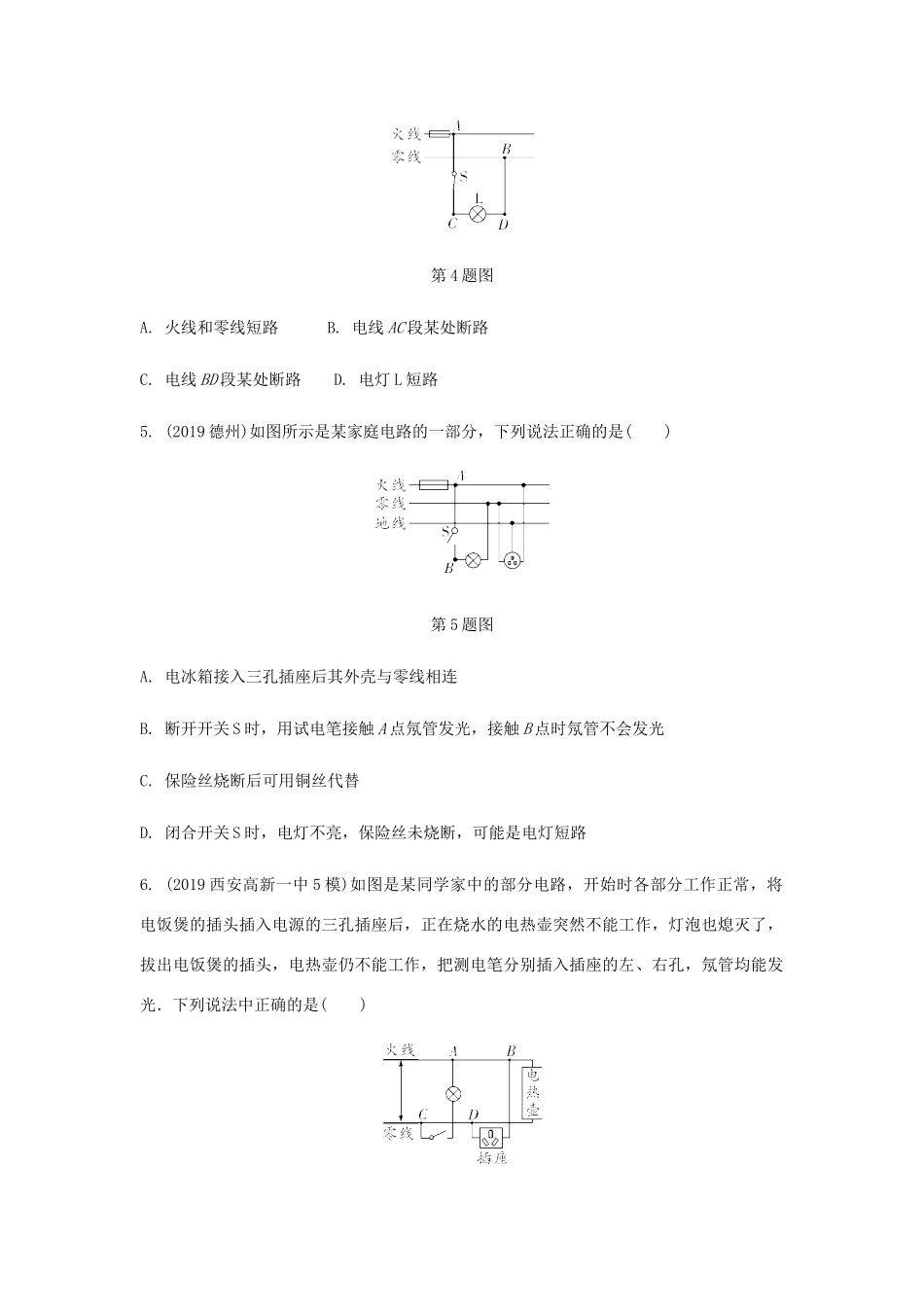

第十五章家庭电路与安全用电考向1安全用电1.(2019徐州)下列家庭用电的做法正确的是()2.下列做法中符合安全用电原则的是()A.家庭电路中控制用电器的开关一定要接在火线上B.把用电器的三脚插头改成两脚插头使用C.用湿抹布擦拭带电的插座面板D.在未断开电源的情况下更换灯泡3.(2019通辽)有关家庭电路及安全用电的说法正确的是()A.漏电保护器和空气开关作用相同，可以相互替代B.不同时触摸到火线和零线也可能触电C.电灯开关短路时，可引起空气开关跳闸D.使用试电笔时手必须接触笔尖金属体考向2电路故障分析4.(2019常德)如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．某同学用试电笔测试如图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光．那么可以判定故障是()第4题图A.火线和零线短路B.电线AC段某处断路C.电线BD段某处断路D.电灯L短路5.(2019德州)如图所示是某家庭电路的一部分，下列说法正确的是()第5题图A.电冰箱接入三孔插座后其外壳与零线相连B.断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光C.保险丝烧断后可用铜丝代替D.闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路6.(2019西安高新一中5模)如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，灯泡也熄灭了，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．下列说法中正确的是()第6题图A.和灯泡连接的开关接法正确B.一定是电热壶所在电路的B、D两点间短路C.电路的C、D两点间导线断路D.入户零线到C点间导线断路7.(2019湖州)如图所示为家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光．若电路中只有一处故障，则是()第7题图A.灯L2短路B.灯L2所在支路开路C.c、d两点间开路D.c点左侧的零线开路考向3家庭电路作图8.(2019绥化)请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中．第8题图9.(2019眉山)要在教室内安装2盏“220V40W”的电灯和1个插座，要求开关S只控制两盏灯，且每盏灯都能正常发光．其中部分电路已经连接，请你用笔画线代替导线将电路连接完整．第9题图参考答案及解析1.D【解析】把导线直接接入插座，线头和插座触片不能牢固连接，在使用过程中，容易产生放电打火，轻则烧坏插座，重则引起触电或火灾，A不符合安全用电原则；使用测电笔辨别火线和零线时，应该用手接触笔尾金属体，笔尖接触电线，B不符合安全用电原则；插头属于带电体，水属于导体，用湿手触摸时，有可能使电流通过水传到人体上，使人发生触电事故，C不符合安全用电原则；有金属外壳的用电器要接地，防止金属外壳漏电，发生触电事故，D符合安全用电原则．故选D.2.A3.B4.C【解析】测电笔是用来辨别火线和零线的工具．正常情况下，当测电笔与火线接触时，氖管发光，与零线接触时，氖管不发光．而现在A、C、D三点都能使氖管发光，这表明火线与灯泡、零线之间没有构成回路，导致该现象的原因只能是零线某处断路了．分析可知故障只能是电线BD段某处断路，C正确．故选C.5.B【解析】电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，A错误；断开开关S时，试电笔接触A点相当于接触了火线，会有电流经试电笔、人体流向大地，氖管会发光；开关断开时，试电笔接触B点，相当于接触了零线，没有电流流过试电笔，所以氖管不会发光，B正确；保险丝是用电阻率大、熔点低的铅锑合金制成的，当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝后，就起不到保护作用，C错误；如果电灯短路，保险丝会烧断，当闭合开关S时，电灯不亮，保险丝未烧断，故障可能是电路某处断路，D错误．故选B.6.D【解析】开关应该接在火线和用电器之间，图中开关接在灯泡与零线之间，A错误；若B、D间短路，开始时各部分不能正常工作，会烧坏电路，B错误；电路的C、D两点间断路，小灯泡可以正常工作，C错误；若入户零线至C点间...
