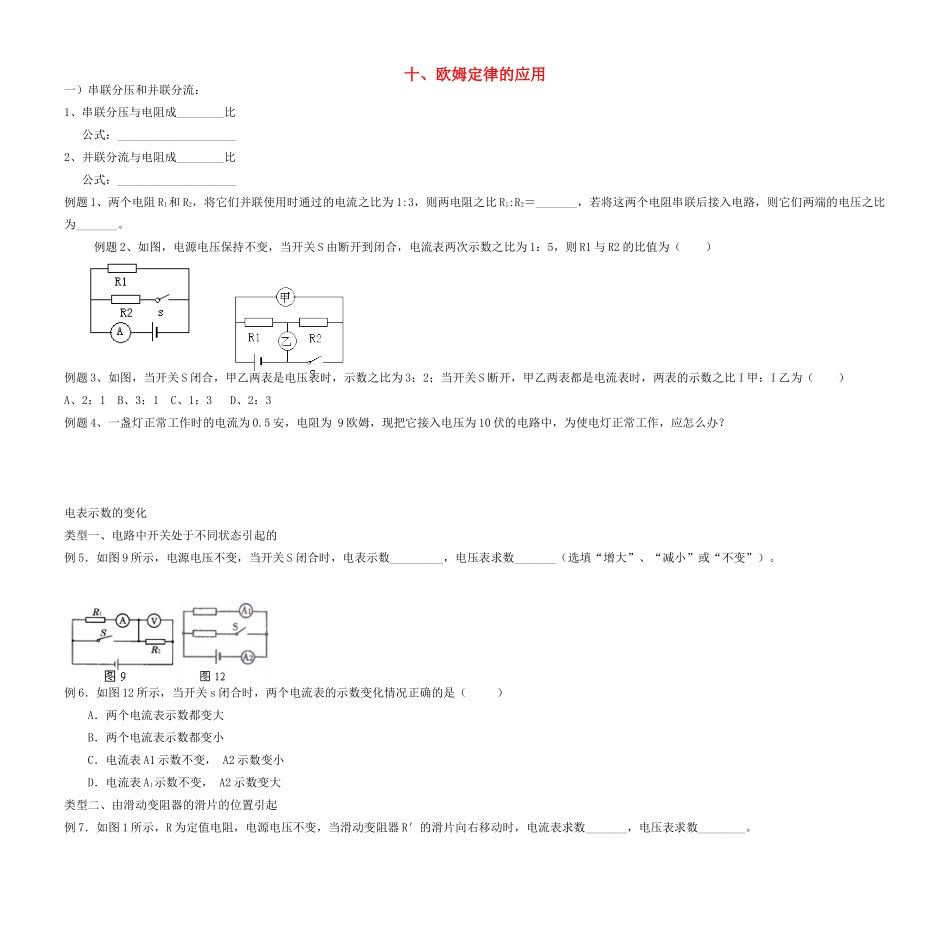

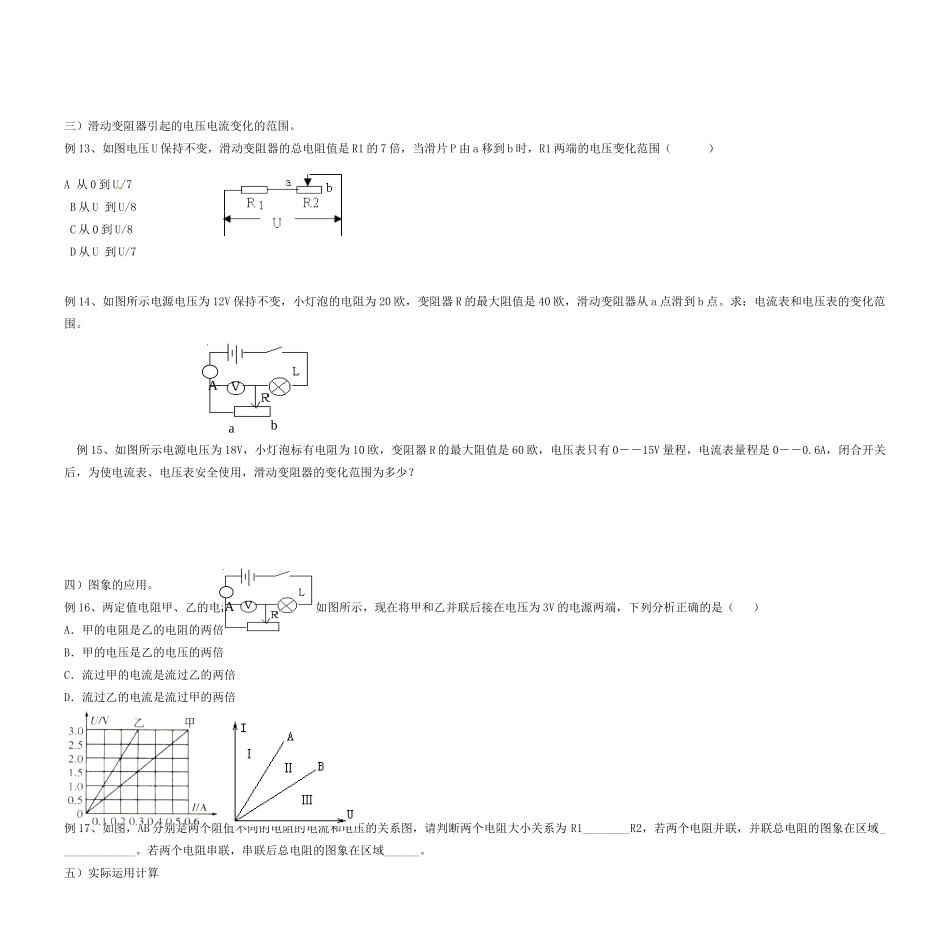

十、欧姆定律的应用一）串联分压和并联分流：1、串联分压与电阻成________比公式：____________________2、并联分流与电阻成________比公式：____________________例题1、两个电阻R1和R2，将它们并联使用时通过的电流之比为1:3，则两电阻之比R1:R2＝_______，若将这两个电阻串联后接入电路，则它们两端的电压之比为_______。例题2、如图，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比为1：5，则R1与R2的比值为（）例题3、如图，当开关S闭合，甲乙两表是电压表时，示数之比为3：2；当开关S断开，甲乙两表都是电流表时，两表的示数之比I甲：I乙为（）A、2：1B、3：1C、1：3D、2：3例题4、一盏灯正常工作时的电流为0.5安，电阻为9欧姆，现把它接入电压为10伏的电路中，为使电灯正常工作，应怎么办？电表示数的变化类型一、电路中开关处于不同状态引起的例5．如图9所示，电源电压不变，当开关S闭合时，电表示数_________，电压表求数_______（选填“增大”、“减小”或“不变”）。例6．如图12所示，当开关s闭合时，两个电流表的示数变化情况正确的是（）A．两个电流表示数都变大B．两个电流表示数都变小C．电流表A1示数不变，A2示数变小D．电流表A1示数不变，A2示数变大类型二、由滑动变阻器的滑片的位置引起例7．如图1所示，R为定值电阻，电源电压不变，当滑动变阻器R＇的滑片向右移动时，电流表求数_______，电压表求数________。例9．如图11所示的电路中，电源电压不变，当闭合开关S，滑动变阻器的滑片P从中点向上移动时，则电流表示数将__________；电压表示数将_________（选填“增大”、“减小”或“不变”）。类型三、由伪滑动变阻器的滑片位置引起例10．如图6所示，电源电压保持不变，当开关S闭合时，滑动变阻器R1的滑片P从b端滑到a端的过程中，电流表示数________，电压表示数________。类型四、实际运用例11、重庆市高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（）A.称重表相当于一个电压表B.电路中的R1是没有作用的C.当车辆越重时，称重表的示数越小D.当车辆越重时，称重表的示数越大例12、物理实验活动中，设计了图3-13所示的四种用电流表和电压表示数反映弹簧所受压力大小的电路，其中R´是滑动变阻器，R是定值电阻，电源两极间电压恒定。四个电路中有一个电路能实现压力增大，电表示数增大，这个电路是（）三）滑动变阻器引起的电压电流变化的范围。例13、如图电压U保持不变，滑动变阻器的总电阻值是R1的7倍，当滑片P由a移到b时，R1两端的电压变化范围（）A从0到U/7B从U到U/8C从0到U/8D从U到U/7例14、如图所示电源电压为12V保持不变，小灯泡的电阻为20欧，变阻器R的最大阻值是40欧，滑动变阻器从a点滑到b点。求：电流表和电压表的变化范围。例15、如图所示电源电压为18V，小灯泡标有电阻为10欧，变阻器R的最大阻值是60欧，电压表只有0――15V量程，电流表量程是0――0.6A，闭合开关后，为使电流表、电压表安全使用，滑动变阻器的变化范围为多少？四）图象的应用。例16、两定值电阻甲、乙的电流与电压关系图像如图所示，现在将甲和乙并联后接在电压为3V的电源两端，下列分析正确的是（）A．甲的电阻是乙的电阻的两倍B．甲的电压是乙的电压的两倍C．流过甲的电流是流过乙的两倍D．流过乙的电流是流过甲的两倍例17、如图，AB分别是两个阻值不同的电阻的电流和电压的关系图，请判断两个电阻大小关系为R1________R2，若两个电阻并联，并联总电阻的图象在区域_____________。若两个电阻串联，串联后总电阻的图象在区域______。五）实际运用计算AAab例18、为锻炼身体,小明利用所学物理知识设计了一个电子拉力计,图甲是原理图。硬质弹簧右端和金属滑片P固定在一起(弹簧的电阻不计，P与R1间的摩擦不计)。定值电阻R0=5Ω，a、b是一根长为5cm的均匀电阻丝，阻值Rab=25Ω，电源电压U=3.0V，电流表的量程为0～0.6A,当不拉拉环时，金属滑片P刚好处于a端．已知该弹簧伸长的长度ΔL与所受拉力F间的关系如图乙所示。(1)小明在电路中连入R0的目的是________________________________.(2...
