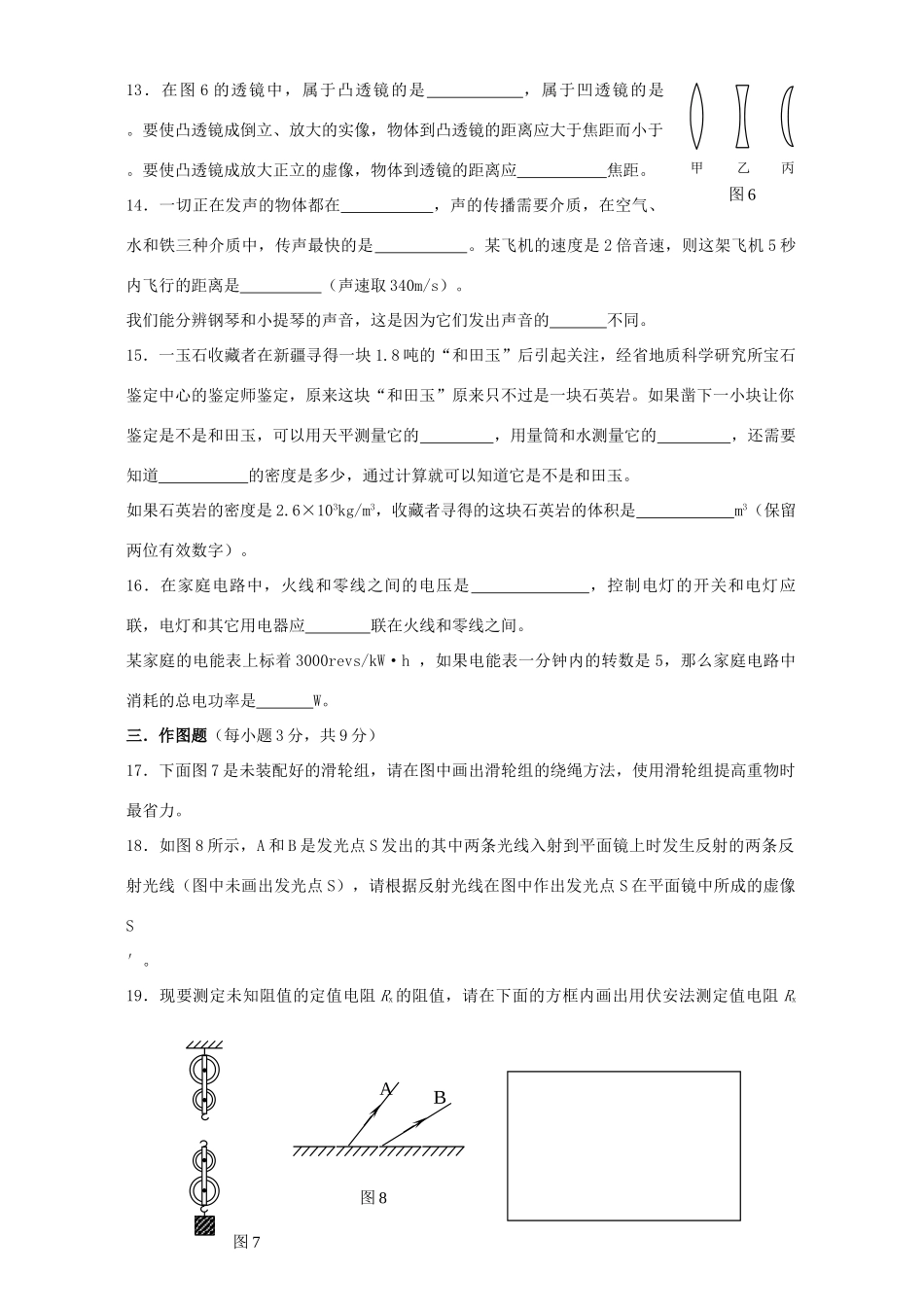

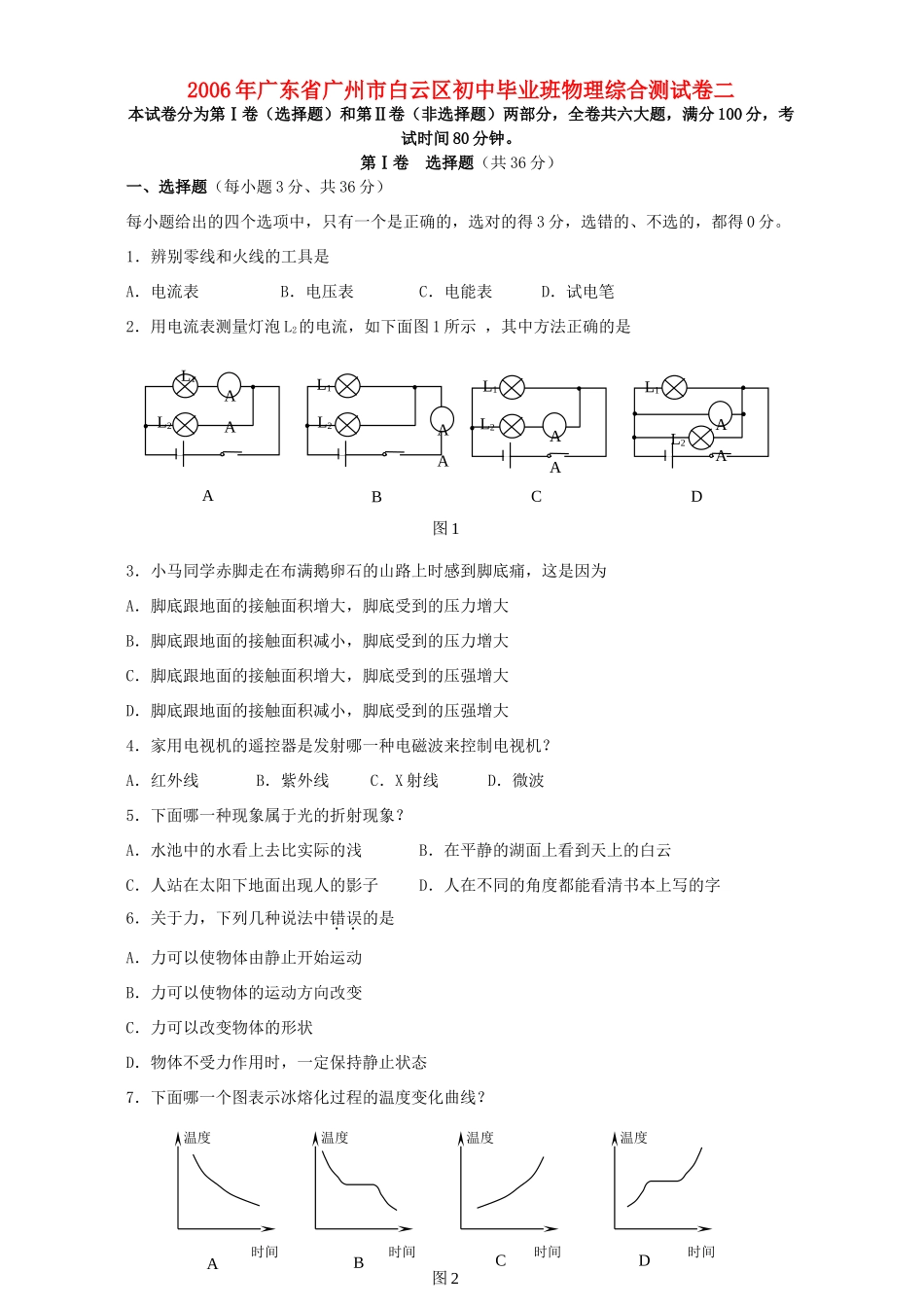

2006年广东省广州市白云区初中毕业班物理综合测试卷二本试卷分为第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，全卷共六大题，满分100分，考试时间80分钟。第Ⅰ卷选择题（共36分）一、选择题（每小题3分、共36分）每小题给出的四个选项中，只有一个是正确的，选对的得3分，选错的、不选的，都得0分。1．辨别零线和火线的工具是A．电流表B．电压表C．电能表D．试电笔2．用电流表测量灯泡L2的电流，如下面图1所示，其中方法正确的是3．小马同学赤脚走在布满鹅卵石的山路上时感到脚底痛，这是因为A．脚底跟地面的接触面积增大，脚底受到的压力增大B．脚底跟地面的接触面积减小，脚底受到的压力增大C．脚底跟地面的接触面积增大，脚底受到的压强增大D．脚底跟地面的接触面积减小，脚底受到的压强增大4．家用电视机的遥控器是发射哪一种电磁波来控制电视机？A．红外线B．紫外线C．X射线D．微波5．下面哪一种现象属于光的折射现象？A．水池中的水看上去比实际的浅B．在平静的湖面上看到天上的白云C．人站在太阳下地面出现人的影子D．人在不同的角度都能看清书本上写的字6．关于力，下列几种说法中错误的是A．力可以使物体由静止开始运动B．力可以使物体的运动方向改变C．力可以改变物体的形状D．物体不受力作用时，一定保持静止状态7．下面哪一个图表示冰熔化过程的温度变化曲线？AAAAAAL1L2L1L2L1L2L1L2ABCD图1AA温度时间温度时间温度时间温度时间ABCD图28．关于内能，下列说法中正确的是？A．温度为0℃的物体的内能为零B．物体的温度升高，物体内能就增大C．物体的内能增大，一定是吸收了热量D．物体的内能就是物体内部分子做无规则运动的分子动能的总和9．一架沿竖直方向匀速上升的直升飞机在上升过程中A．动能不变，势能不变B．动能不变，势能增加C．动能增加，势能减少D．动能增加，机械能增加10．右图的杠杆中每个钩码的质量相同，杠杆处于平衡状态，下面哪种操作能使杠杆继续保持平衡？A．在左右两边的钩码下面分别增加两个1N的钩码B．左边的钩码下面增加4个1N的钩码，右边的钩码下面增加2个1N的钩码C．左边的钩码下面增加3个1N的钩码，右边的钩码下面增加1个1N的钩码D．左右两边挂钩码的位置同时向外移动相同的距离11．下图标出的通电螺线管的极性哪一个是正确的？12．关于图5中的实验装置，下列说法中哪一个是正确的？A．合上开关后，发生电能转化为机械能的现象B．这是研究电磁感应现象的装置C．这是研究电流热效应的装置D．该装置可以说明发电机的工作原理第Ⅱ卷非选择题（共64分）二．填空题（每小题4分，共16分）O图3NSNSNSNSABCD图4NSab图513．在图6的透镜中，属于凸透镜的是，属于凹透镜的是。要使凸透镜成倒立、放大的实像，物体到凸透镜的距离应大于焦距而小于。要使凸透镜成放大正立的虚像，物体到透镜的距离应焦距。14．一切正在发声的物体都在，声的传播需要介质，在空气、水和铁三种介质中，传声最快的是。某飞机的速度是2倍音速，则这架飞机5秒内飞行的距离是（声速取340m/s）。我们能分辨钢琴和小提琴的声音，这是因为它们发出声音的不同。15．一玉石收藏者在新疆寻得一块1.8吨的“和田玉”后引起关注，经省地质科学研究所宝石鉴定中心的鉴定师鉴定，原来这块“和田玉”原来只不过是一块石英岩。如果凿下一小块让你鉴定是不是和田玉，可以用天平测量它的，用量筒和水测量它的，还需要知道的密度是多少，通过计算就可以知道它是不是和田玉。如果石英岩的密度是2.6×103kg/m3，收藏者寻得的这块石英岩的体积是m3（保留两位有效数字）。16．在家庭电路中，火线和零线之间的电压是，控制电灯的开关和电灯应联，电灯和其它用电器应联在火线和零线之间。某家庭的电能表上标着3000revs/kW·h，如果电能表一分钟内的转数是5，那么家庭电路中消耗的总电功率是W。三．作图题（每小题3分，共9分）17．下面图7是未装配好的滑轮组，请在图中画出滑轮组的绕绳方法，使用滑轮组提高重物时最省力。18．如图8所示，A和B是发光点S发出的其中两条光线入射到平面镜上时发生反射的两条反射光线（图中未画出发光点S），请根据反射光线在图中作出发光点S在平面镜中所成的虚像S′。19．现...
