1.3测定玻璃的折射率VIP免费

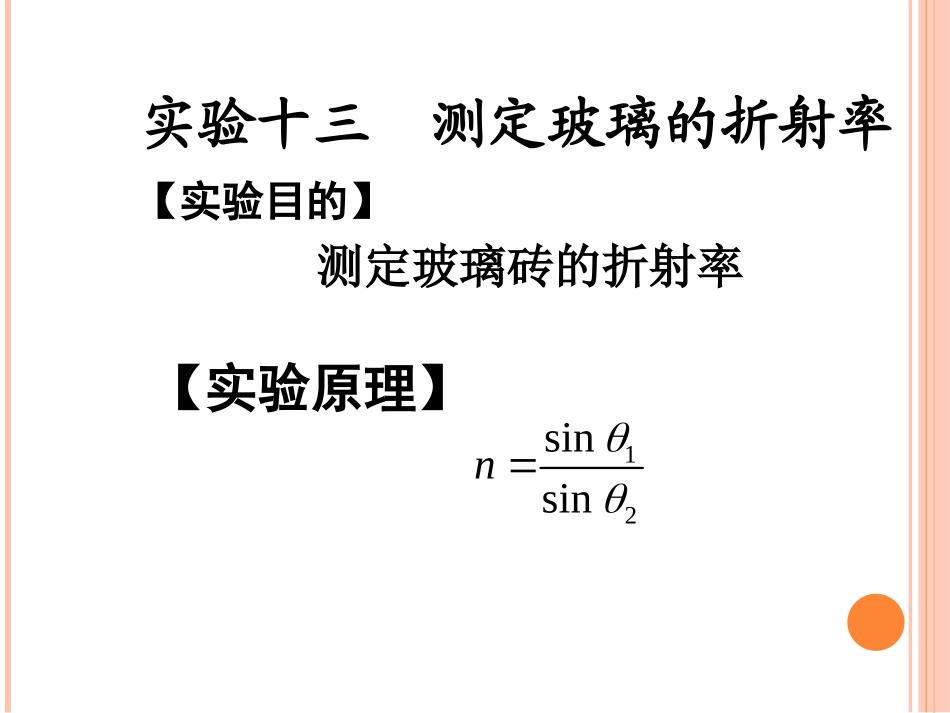

1.3测定玻璃的折射率_第1页
1/12

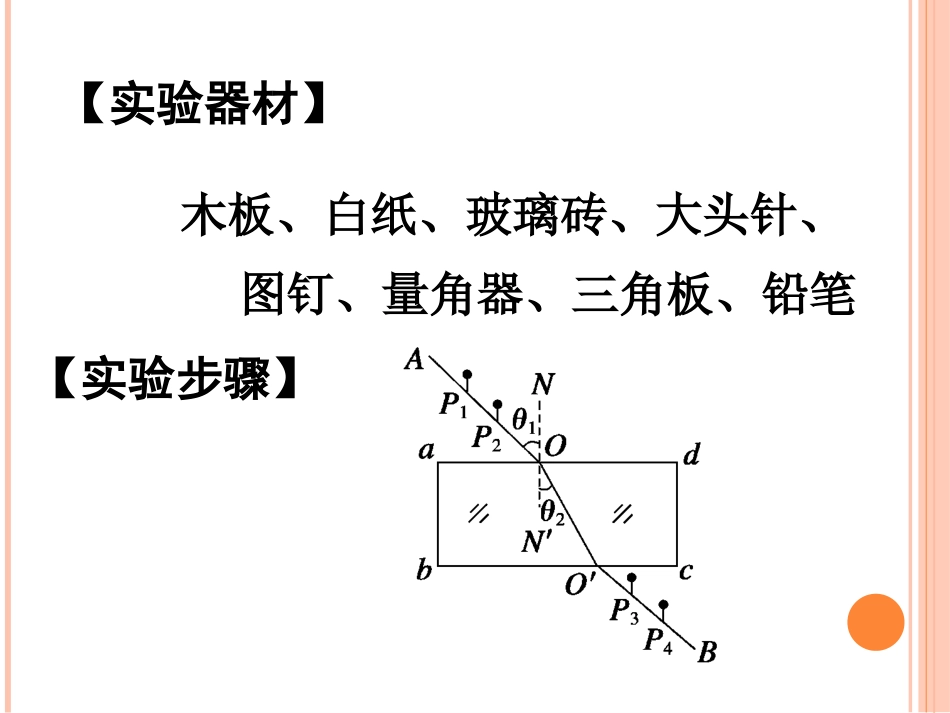

1.3测定玻璃的折射率_第2页
2/12

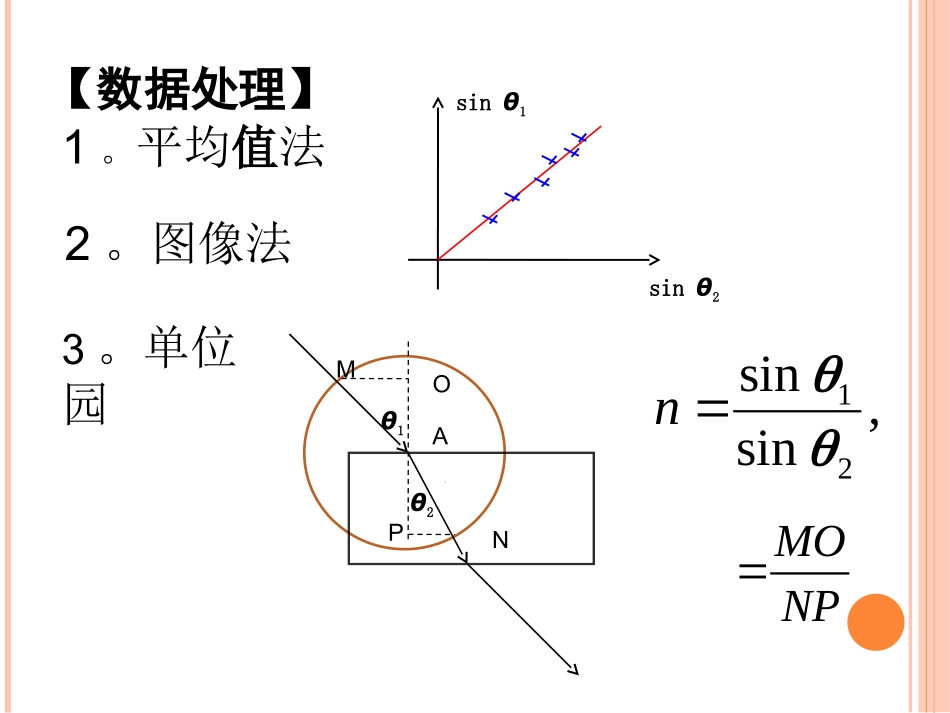

1.3测定玻璃的折射率_第3页
3/12
实验十三测定玻璃的折射率【实验目的】测定玻璃砖的折射率【实验原理】12sinsinn【实验器材】木板、白纸、玻璃砖、大头针、图钉、量角器、三角板、铅笔【实验步骤】【数据处理】1。平均值法2。图像法3。单位园sinθ1sinθ2AOMNPθ1θ2MONP,sinsin21nθ1θ212光通过玻璃砖传播方向不变,只是发生侧移θ1θ2厚度越大,侧移量越大θ1θ2光的频率越高,侧移量越大素能提升1.如图7所示,用插针法测定玻璃折射率的实验中,以下各说法中正确的是()A.P1、P2及P3、P4之间的距离适当大些,可以提高准确度B.P1、P2及P3、P4之间的距离取得小些,可以提高准确度C.入射角θ1适当大些,可以提高准确度D.入射角太大,折射光线会在玻璃砖的内表面发生全反射,使实验无法进行图72.用“插针法”测定透明半圆柱玻璃砖的折射率,O为玻璃砖截面的圆心,使入射光线跟玻璃砖的平面垂直,如图10所示的四个图中P1、P2、P3和P4是四个学生实验插针的结果(1)在这四个图中肯定把针插错了的是.(2)在这四个图中可以比较准确地测出折射率的是,计算玻璃的折射率的公式是.图103.在用插针法测定玻璃砖折射率的实验中,甲、乙、丙三位同学在纸上画出的界面aa′、bb′与玻璃砖位置的关系分别如图①、②和③所示,其中甲、丙两同学用的是矩形玻璃砖,乙同学用的是梯形玻璃砖.他们的其他操作均正确,且均以aa′、bb′为界面画光路图.则甲、乙、丙同学测得的折射率与真实值相比(偏大”“偏小”或“不变”).甲、偏小乙、不变丙、可能偏大、可能偏小、可能不变4.如图9所示为用某种透光物质制成的直角三棱镜ABC;在垂直AC面的直线MN上插两枚大头针P1、P2,在AB面的左侧透过棱镜观察大头针P1、P2的像,调整视线方向,直到用P2挡住P1的像,再在观察的这一侧针先后插入两枚大头针P3、P4,用P4挡住P3并挡住P1、P2的像,记下P3、P4的位置,移去大头针和三棱镜,过P3、P4作直线与AB相交于D,量出该直线与AB面的夹角为45°,则该透光物质的折射率n为,并在图中正确的画出完整的光路图.解析折射率的测定原理是依据折射定律利用插针法将光在介质中的传播路线确定,从而测出相应的入射角θ1和折射角θ2,求解出n值.而插针便是利用它挡住物体(大头针)的像,用P3挡住P1、P2的像是为了确定入射光线,用P4挡住P3并挡住P1、P2的像是为了确定出射光线.由题条件可画出如图所示的完整光路图,且θ1=45°,θ2=30°,所以答案被P2的像挡住挡住P1、P2的像挡住P1、P2的像和P3光路图如解析图所示,sinsin21n2.2212230sin45sinsinsin21n
