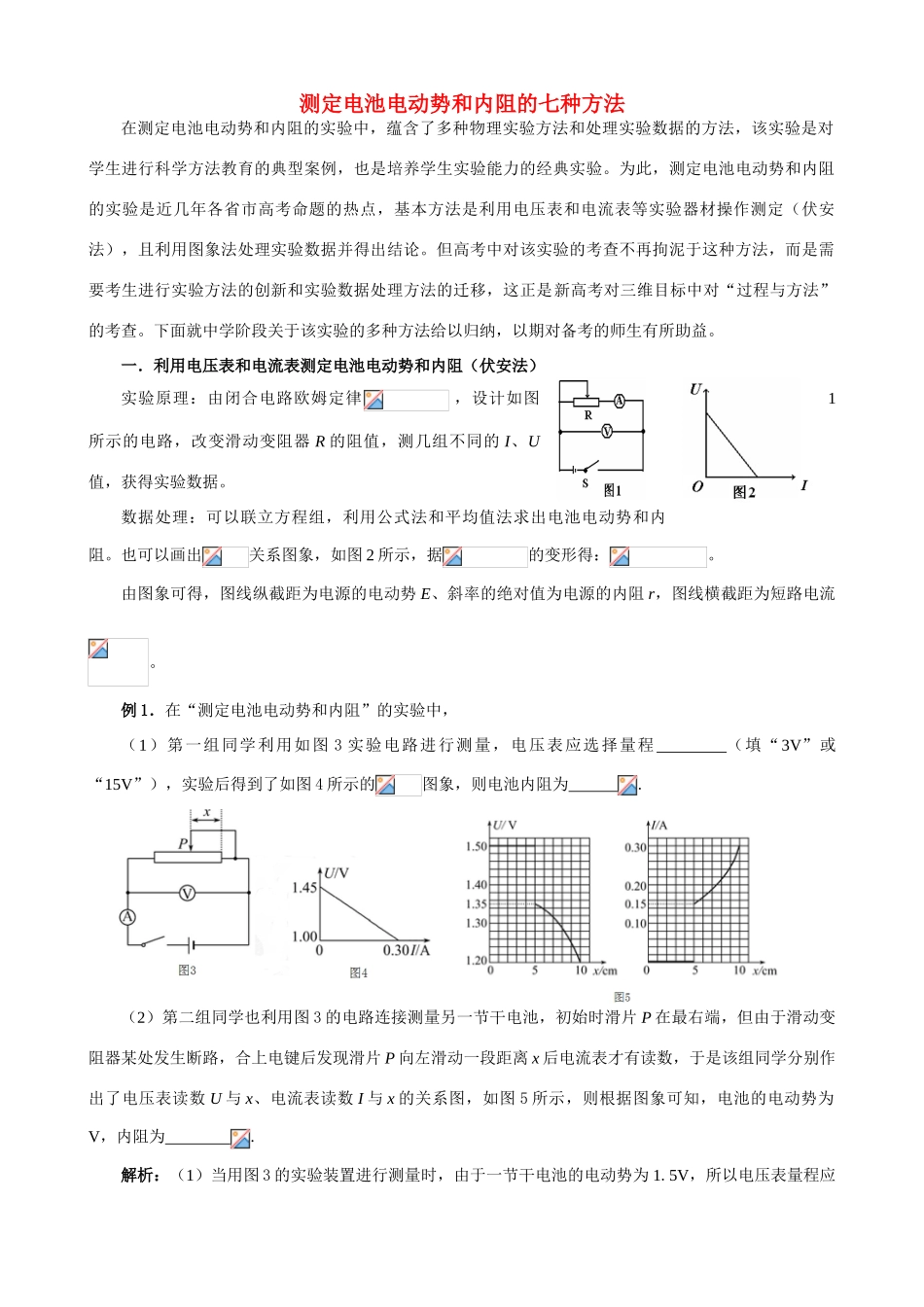

测定电池电动势和内阻的七种方法在测定电池电动势和内阻的实验中，蕴含了多种物理实验方法和处理实验数据的方法，该实验是对学生进行科学方法教育的典型案例，也是培养学生实验能力的经典实验。为此，测定电池电动势和内阻的实验是近几年各省市高考命题的热点，基本方法是利用电压表和电流表等实验器材操作测定（伏安法），且利用图象法处理实验数据并得出结论。但高考中对该实验的考查不再拘泥于这种方法，而是需要考生进行实验方法的创新和实验数据处理方法的迁移，这正是新高考对三维目标中对“过程与方法”的考查。下面就中学阶段关于该实验的多种方法给以归纳，以期对备考的师生有所助益。一．利用电压表和电流表测定电池电动势和内阻（伏安法）实验原理：由闭合电路欧姆定律 ，设计如图1所示的电路，改变滑动变阻器 R 的阻值，测几组不同的 I、U值，获得实验数据。数据处理：可以联立方程组，利用公式法和平均值法求出电池电动势和内阻。也可以画出关系图象，如图 2 所示，据的变形得：。由图象可得，图线纵截距为电源的电动势 E、斜率的绝对值为电源的内阻 r，图线横截距为短路电流。例 1．在“测定电池电动势和内阻”的实验中，（1）第一组同学利用如图 3 实验电路进行测量，电压表应选择量程 （填“3V”或“15V”），实验后得到了如图 4 所示的图象，则电池内阻为 .（2）第二组同学也利用图 3 的电路连接测量另一节干电池，初始时滑片 P 在最右端，但由于滑动变阻器某处发生断路，合上电键后发现滑片 P 向左滑动一段距离 x 后电流表才有读数，于是该组同学分别作出了电压表读数 U 与 x、电流表读数 I 与 x 的关系图，如图 5 所示，则根据图象可知，电池的电动势为 V，内阻为 .解析：（1）当用图 3 的实验装置进行测量时，由于一节干电池的电动势为 1.5V，所以电压表量程应选 3V ； 从 图 4 中 的图 象 可 知 ， 图 线 的 斜 率 表 示 干 电 池 的 内 阻 ， 即 为.（2）由图 5 可知当电路中电流表的示数为零时，电压表示数为 1.5V，即干电池的电动势为 1.5V；当路端电压为 1.35V 时，电路中电流为 0.15A，则电池内阻为.点评：本题考查了利用伏安法测电池电动势和内阻实验原理和图象法、公式法处理实验数据，还考查了学生利用图象分析实验现象和处理数据的能力。解本题的关键是识别并利用图象，明确图象所反映的物理意义。例 2.硅光电池是一种可将光能转换为电能...
