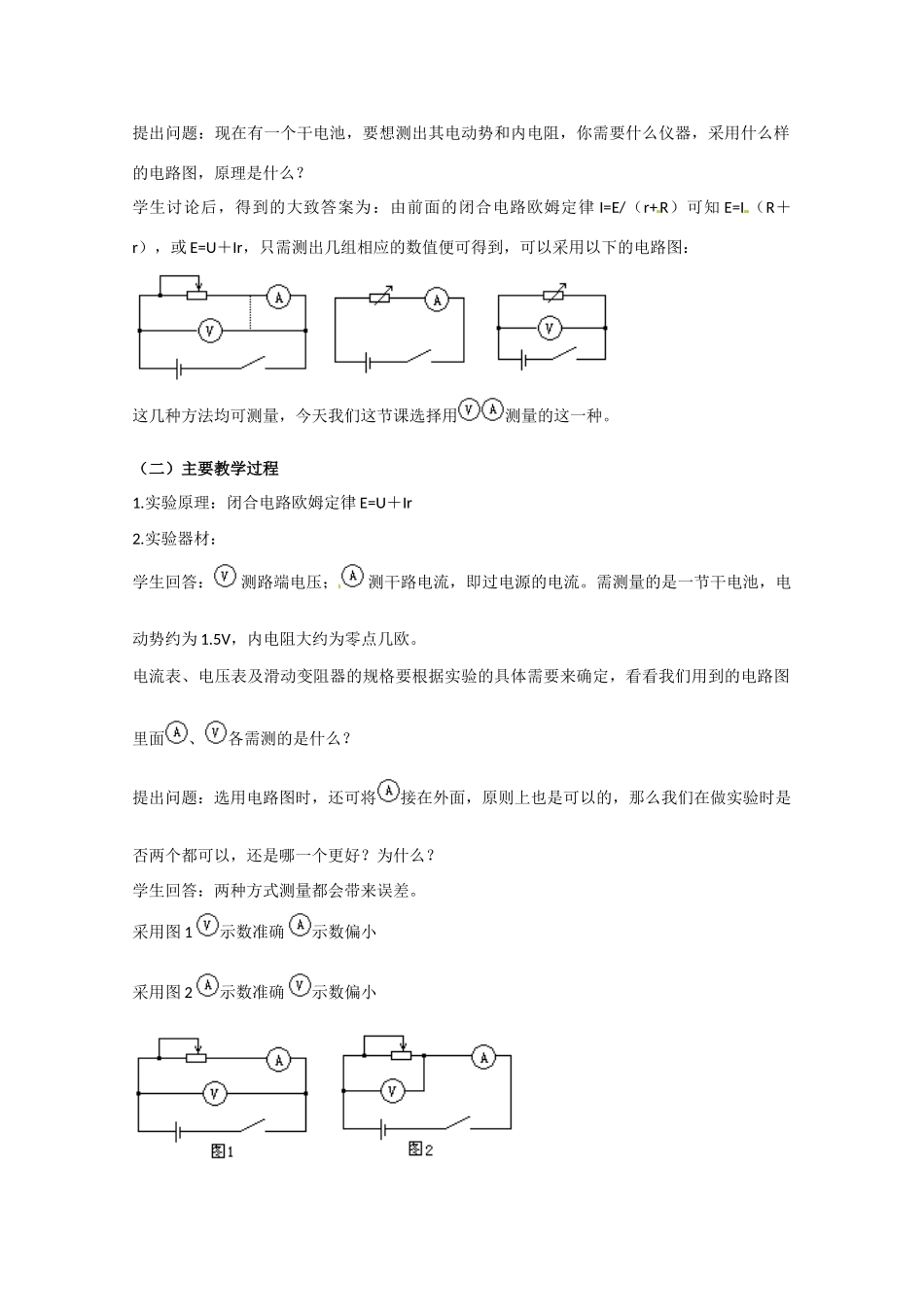

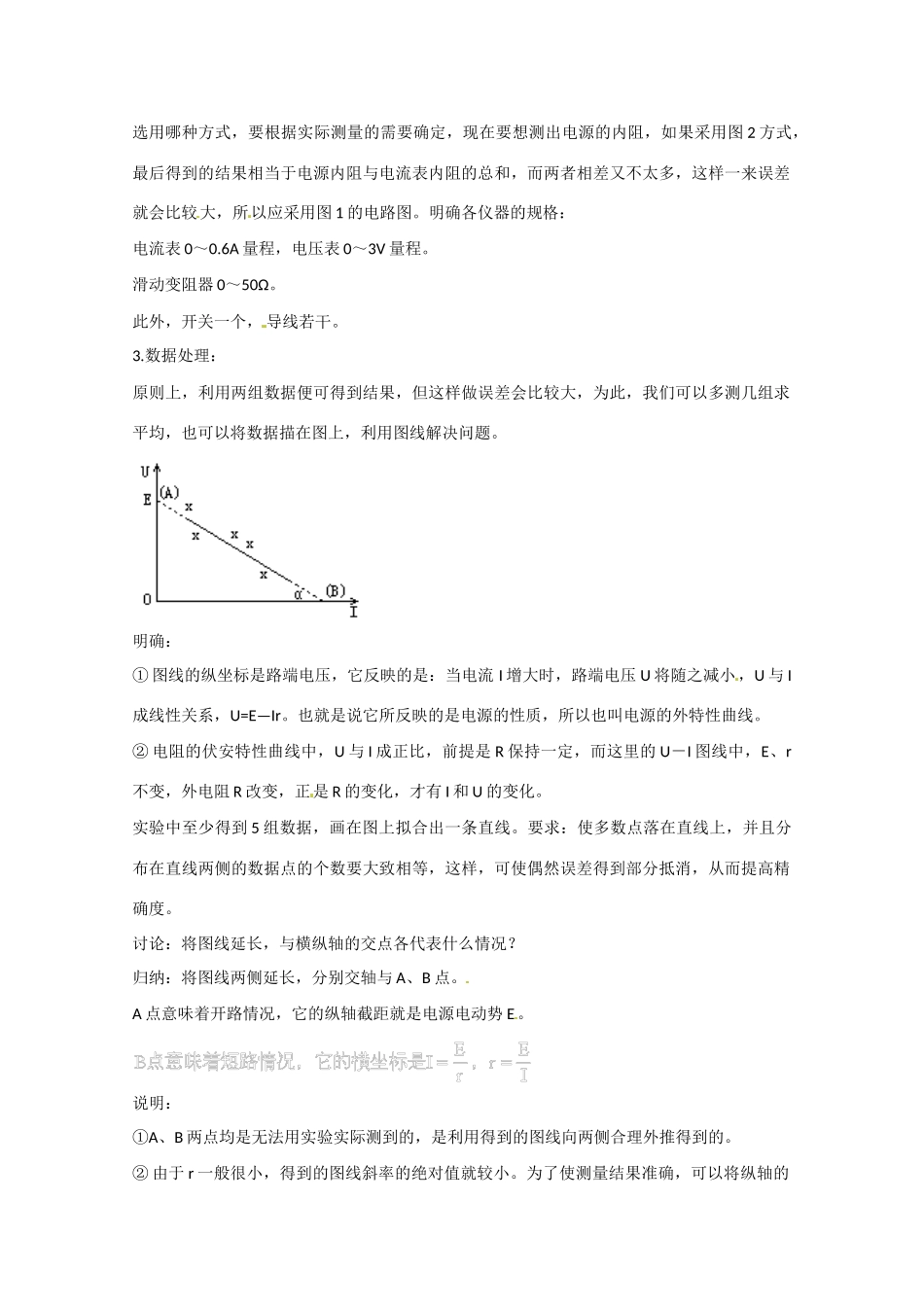

2.9 实验：测定电池的电动势和内阻教学目标一、知识与技能1、理解闭合电路欧姆定律内容2、理解测定电源的电动势和内阻的基本原理，体验测定电源的电动势和内阻的探究过程。3、用解析法和图象法求解电动势和内阻。4、使学生 掌握利用仪器测量电池电动势和内电阻的方法，并通过设计电路和选择仪器，开阔思路，激发兴趣。二、过程与方法 1、体验实验研究中获取数据、分析数据、寻找规律的科学思维方法。 2、学会利用图线处理数据的方法。三、情感态度与价值观[使学生理解和掌握运用实验手段处理物理问题的基本程序和技能，具备敢于质疑的习惯 、严谨求实的态度和不断求索的精神，培养学生观察能力、思维能力和操作能力，提高学生对物理学习的动机和兴趣。教学重点 利用图线处理数据教学难点如何利用图线得到结论以及实验误差的分析教学工具[来源:学&科&网]电池，电压表，电流表，滑线变阻器，开关，导线教学方法实验法，讲解法教学过程（一）引入新课回顾上节所学内容，引入新内容教师： 上堂课我们学习了闭合电路的欧姆定律，那么此定律文字怎么述？公式怎么写？学生： 闭合电路中的电流跟电源的电动势成正比，跟整个电路的电阻成反比，这就是闭合电路的欧姆定律。提出问题：现在有一个干电池，要想测出其电动势和内电阻，你需要什么仪器，采用什么样的电路图，原理是什么？学生讨论后，得到的大致答案为：由前面的闭合电路欧姆定律 I=E/（r+R）可知 E=I （R＋r），或 E=U＋Ir，只需测出几组相应的数值便可得到，可以采用以下的电路图：这几种方法均可测量，今天我们这节课选择用测量的这一种。（二）主要教学过程1.实验原理：闭合电路欧姆定律 E=U＋Ir2.实验器材：学生回答： 测路端电压； 测干路电流，即过电源的电流。需测量的是一节干电池，电动势约为 1.5V，内电阻大约为零点几欧。电流表、电压表及滑动变阻器的规格要根据实验的具体需要来确定，看看我们用到的电路图里面、各需测的是什么？提出问题：选用电路图时，还可将接在外面，原则上也是可以的，那么我们在做实验时是否两个都可以，还是哪一个更好？为什么？学生回答：两种方式测量都会带来误差。采用图 1 示数准确 示数偏小采用图 2 示数准确 示数偏小选用哪种方式，要根据实际测量的需要确定，现在要想测出电源的内阻，如果采用图 2 方式，最后得到的结果相当于电源内阻与电流表内阻的总和，而两者相差又不太多，这样一来误差就会比较大，所以应采用图 1 的...
