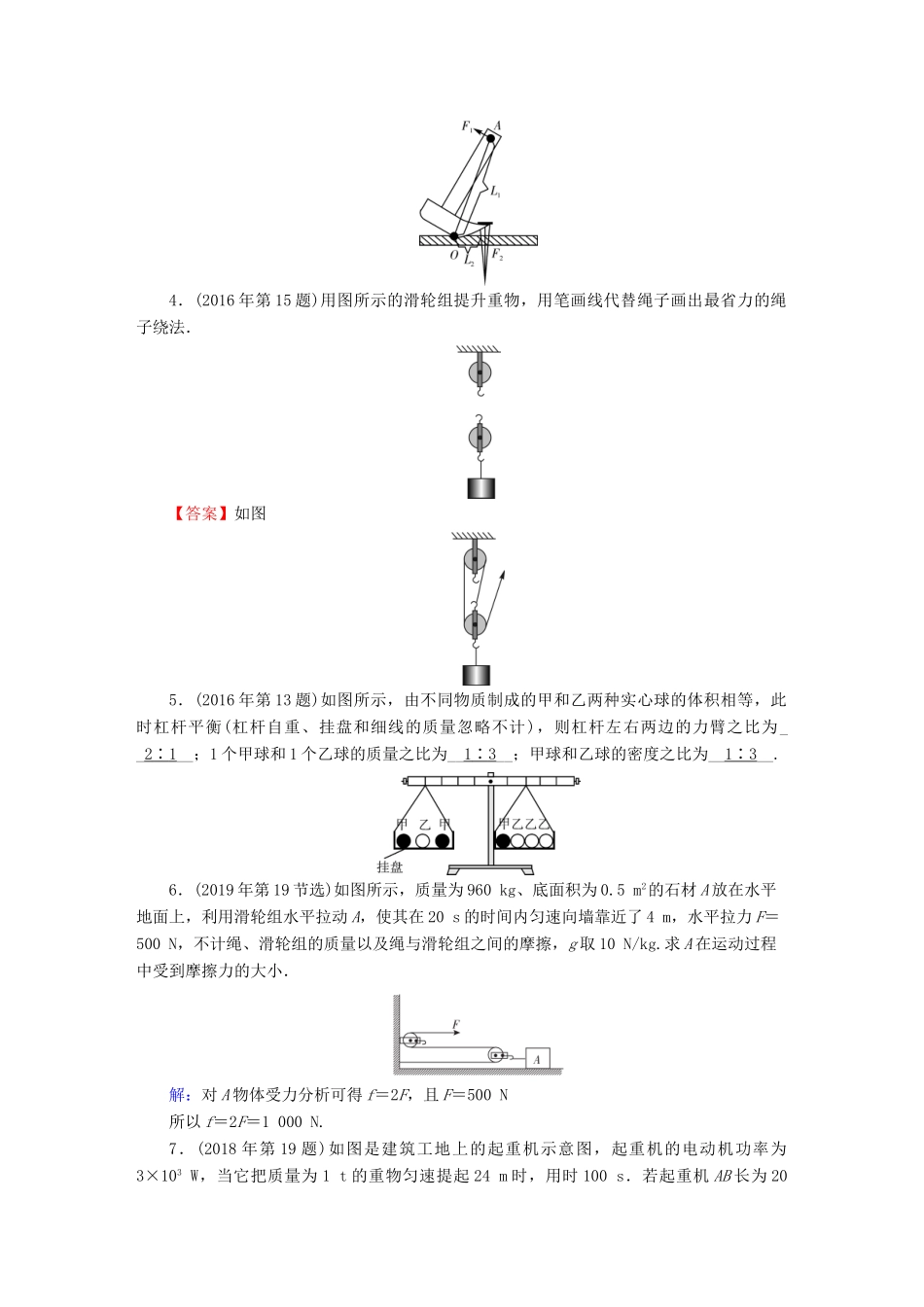

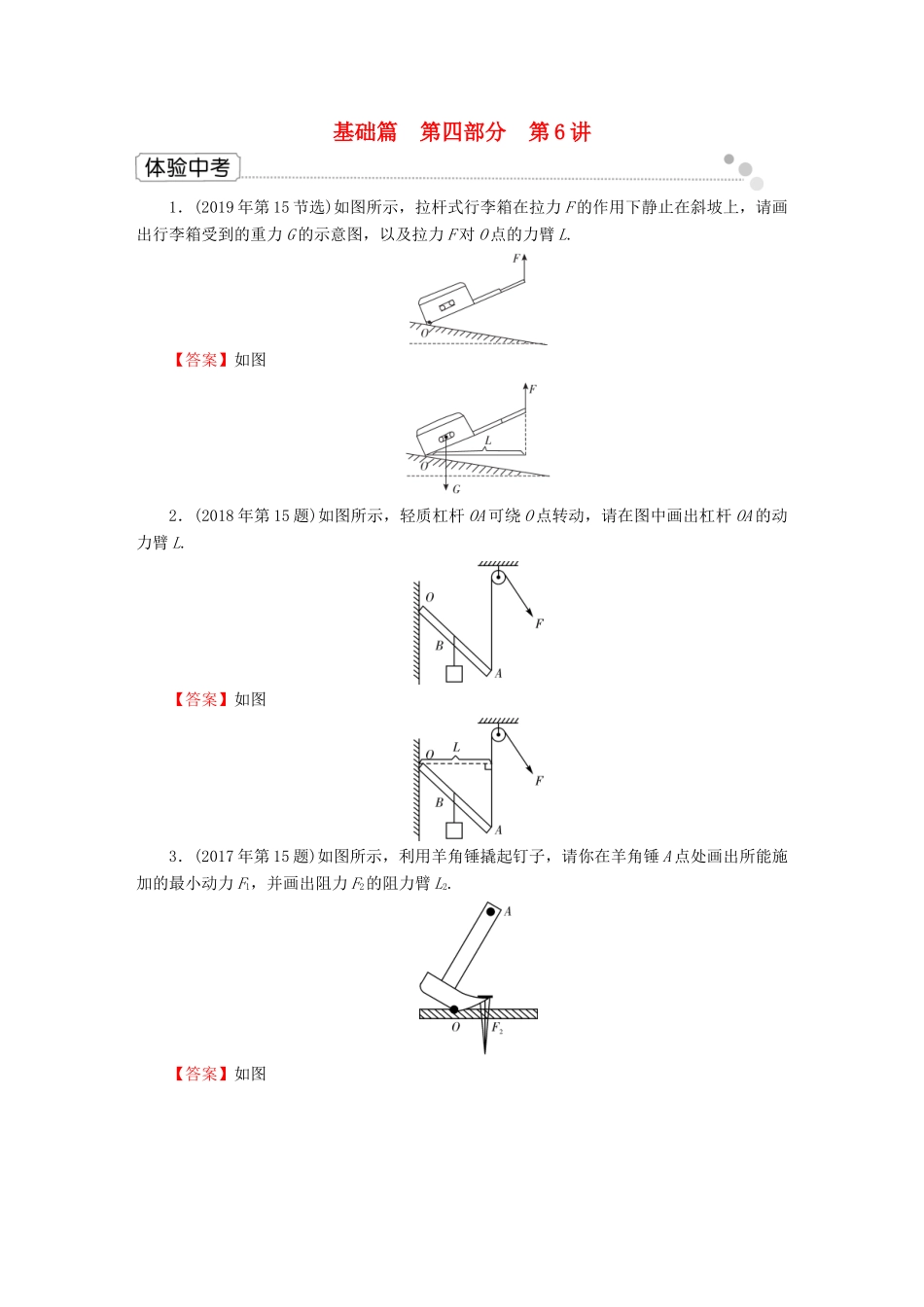

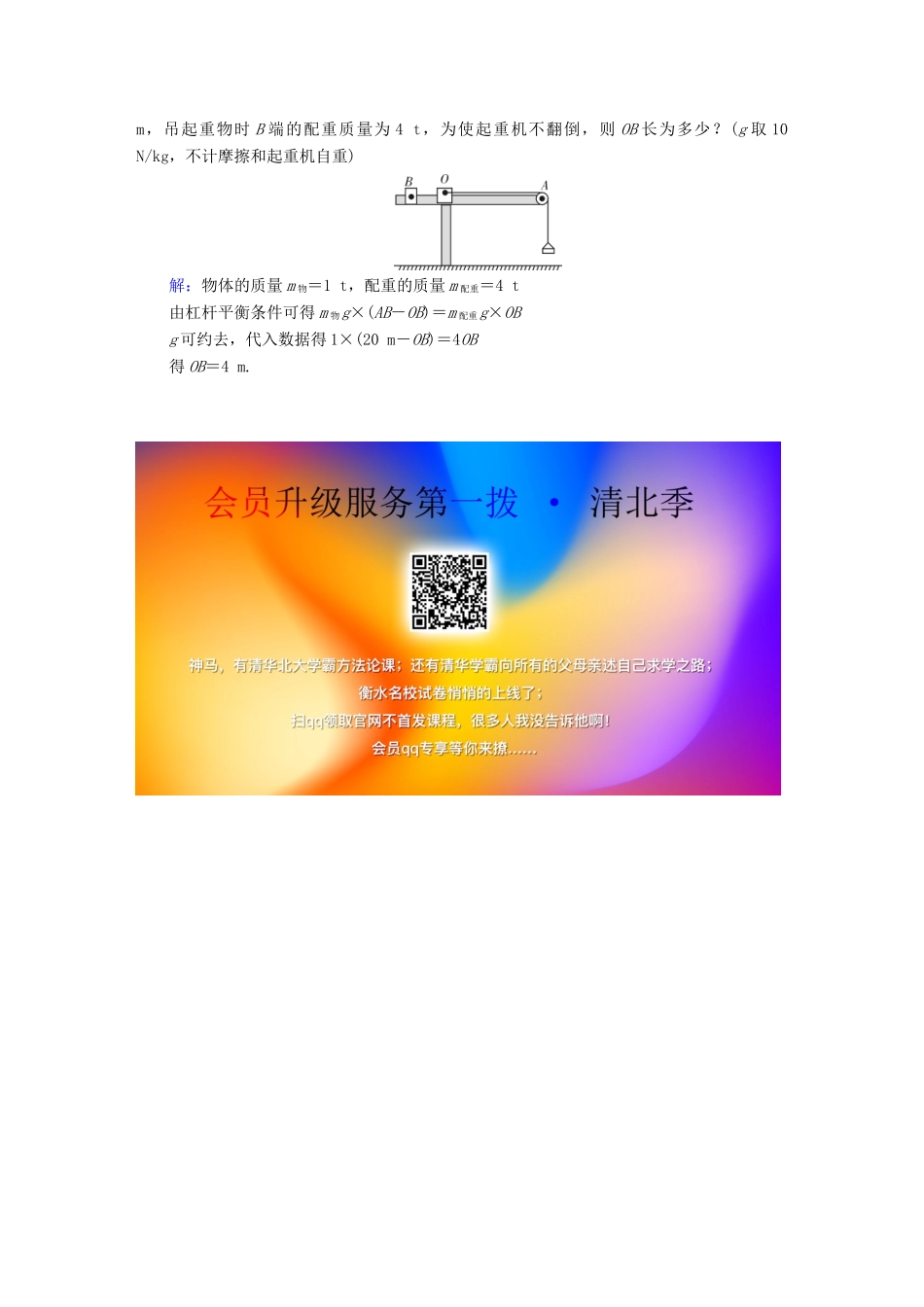

基础篇第四部分第6讲1．(2019年第15节选)如图所示，拉杆式行李箱在拉力F的作用下静止在斜坡上，请画出行李箱受到的重力G的示意图，以及拉力F对O点的力臂L.【答案】如图2．(2018年第15题)如图所示，轻质杠杆OA可绕O点转动，请在图中画出杠杆OA的动力臂L.【答案】如图3．(2017年第15题)如图所示，利用羊角锤撬起钉子，请你在羊角锤A点处画出所能施加的最小动力F1，并画出阻力F2的阻力臂L2.【答案】如图4．(2016年第15题)用图所示的滑轮组提升重物，用笔画线代替绳子画出最省力的绳子绕法．【答案】如图5．(2016年第13题)如图所示，由不同物质制成的甲和乙两种实心球的体积相等，此时杠杆平衡(杠杆自重、挂盘和细线的质量忽略不计)，则杠杆左右两边的力臂之比为__2∶1__；1个甲球和1个乙球的质量之比为__1∶3__；甲球和乙球的密度之比为__1∶3__.6．(2019年第19节选)如图所示，质量为960kg、底面积为0.5m2的石材A放在水平地面上，利用滑轮组水平拉动A，使其在20s的时间内匀速向墙靠近了4m，水平拉力F＝500N，不计绳、滑轮组的质量以及绳与滑轮组之间的摩擦，g取10N/kg.求A在运动过程中受到摩擦力的大小．解：对A物体受力分析可得f＝2F，且F＝500N所以f＝2F＝1000N.7．(2018年第19题)如图是建筑工地上的起重机示意图，起重机的电动机功率为3×103W，当它把质量为1t的重物匀速提起24m时，用时100s．若起重机AB长为20m，吊起重物时B端的配重质量为4t，为使起重机不翻倒，则OB长为多少？(g取10N/kg，不计摩擦和起重机自重)解：物体的质量m物＝1t，配重的质量m配重＝4t由杠杆平衡条件可得m物g×(AB－OB)＝m配重g×OBg可约去，代入数据得1×(20m－OB)＝4OB得OB＝4m.
