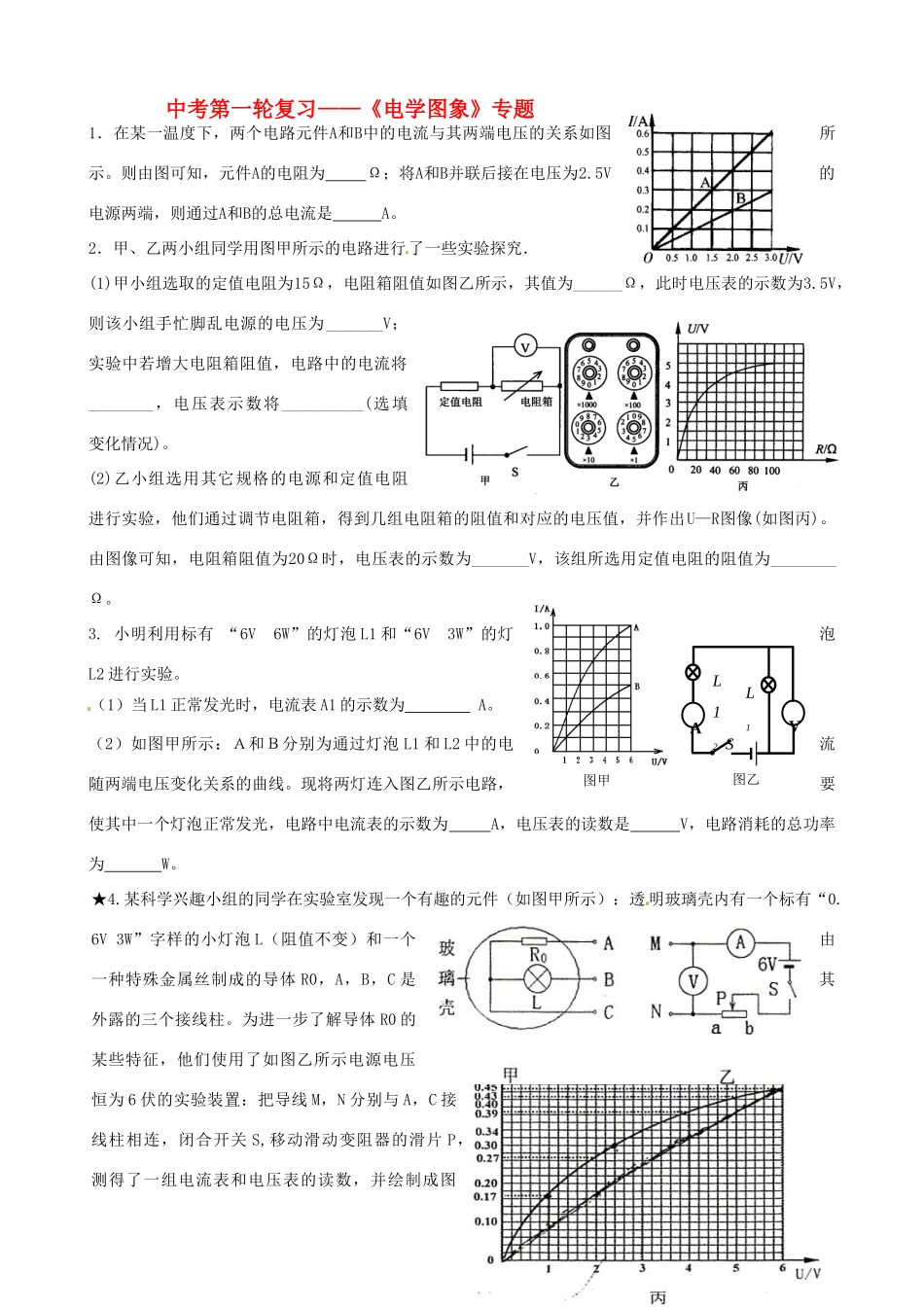

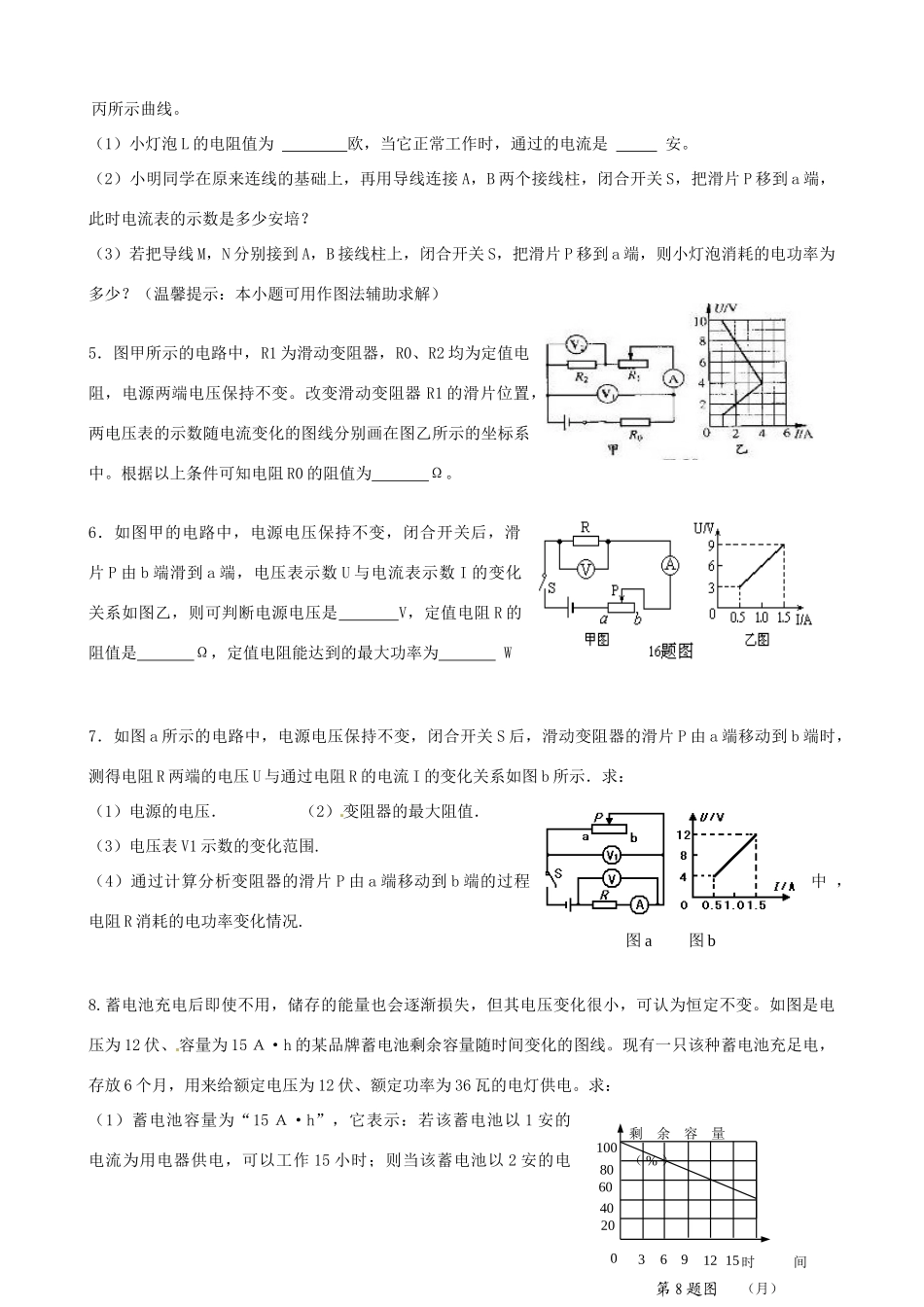

中考第一轮复习——《电学图象》专题1．在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。则由图可知，元件A的电阻为Ω；将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是A。2．甲、乙两小组同学用图甲所示的电路进行了一些实验探究．(1)甲小组选取的定值电阻为15Ω，电阻箱阻值如图乙所示，其值为______Ω，此时电压表的示数为3.5V，则该小组手忙脚乱电源的电压为_______V；实验中若增大电阻箱阻值，电路中的电流将________，电压表示数将__________(选填变化情况)。(2)乙小组选用其它规格的电源和定值电阻进行实验，他们通过调节电阻箱，得到几组电阻箱的阻值和对应的电压值，并作出U—R图像(如图丙)。由图像可知，电阻箱阻值为20Ω时，电压表的示数为_______V，该组所选用定值电阻的阻值为________Ω。3.小明利用标有“6V6W”的灯泡L1和“6V3W”的灯泡L2进行实验。（1）当L1正常发光时，电流表A1的示数为A。（2）如图甲所示：Ａ和Ｂ分别为通过灯泡L1和L2中的电流随两端电压变化关系的曲线。现将两灯连入图乙所示电路，要使其中一个灯泡正常发光，电路中电流表的示数为A，电压表的读数是V，电路消耗的总功率为W。★4.某科学兴趣小组的同学在实验室发现一个有趣的元件（如图甲所示）：透明玻璃壳内有一个标有“0.6V3W”字样的小灯泡L（阻值不变）和一个由一种特殊金属丝制成的导体R0，A，B，C是其外露的三个接线柱。为进一步了解导体R0的某些特征，他们使用了如图乙所示电源电压恒为6伏的实验装置：把导线M，N分别与A，C接线柱相连，闭合开关S,移动滑动变阻器的滑片P，测得了一组电流表和电压表的读数，并绘制成图图甲L12L1AVS图乙丙所示曲线。（1）小灯泡L的电阻值为欧，当它正常工作时，通过的电流是安。（2）小明同学在原来连线的基础上，再用导线连接A，B两个接线柱，闭合开关S，把滑片P移到a端，此时电流表的示数是多少安培？（3）若把导线M，N分别接到A，B接线柱上，闭合开关S，把滑片P移到a端，则小灯泡消耗的电功率为多少？（温馨提示：本小题可用作图法辅助求解）5．图甲所示的电路中，R1为滑动变阻器，R0、R2均为定值电阻，电源两端电压保持不变。改变滑动变阻器R1的滑片位置，两电压表的示数随电流变化的图线分别画在图乙所示的坐标系中。根据以上条件可知电阻R0的阻值为Ω。6．如图甲的电路中，电源电压保持不变，闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙，则可判断电源电压是V，定值电阻R的阻值是Ω，定值电阻能达到的最大功率为W7．如图a所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端移动到b端时，测得电阻R两端的电压U与通过电阻R的电流I的变化关系如图b所示．求：（1）电源的电压．（2）变阻器的最大阻值．（3）电压表V1示数的变化范围.（4）通过计算分析变阻器的滑片P由a端移动到b端的过程中，电阻R消耗的电功率变化情况.8.蓄电池充电后即使不用，储存的能量也会逐渐损失，但其电压变化很小，可认为恒定不变。如图是电压为12伏、容量为15Ａ·h的某品牌蓄电池剩余容量随时间变化的图线。现有一只该种蓄电池充足电，存放6个月，用来给额定电压为12伏、额定功率为36瓦的电灯供电。求：（1）蓄电池容量为“15Ａ·h”，它表示：若该蓄电池以1安的电流为用电器供电，可以工作15小时；则当该蓄电池以2安的电0剩余容量（%）时间（月）312691520406080100第8题图图a图b流为用电器供电时，可以工作小时。（2）此灯正常发光时的电流是多少安？（3）存放6个月的该蓄电池最多可给此灯提供多少焦的电能？9．为了测定额定电压为2.5V的小灯泡的额定电功率，实验室提供器材有：电源一个、滑动变阻器一个、电压表两只、开关一只、导线若干、另有一个电子元件，该电子元件I—U图象（即通过电子元件的电流I与电子元件两端的电压U的关系图线）如图甲所示。①一同学设计了如图乙所示的电路图，图丙是根据电路图乙连接实物图的一部分，请用笔画线代替导线将实物连线补充完整。②测量时要调节滑动变阻器滑片使电压表V1的示数为_________v，若此时电压表V2的示数为2.2V，则灯泡的额定电功率为__...
