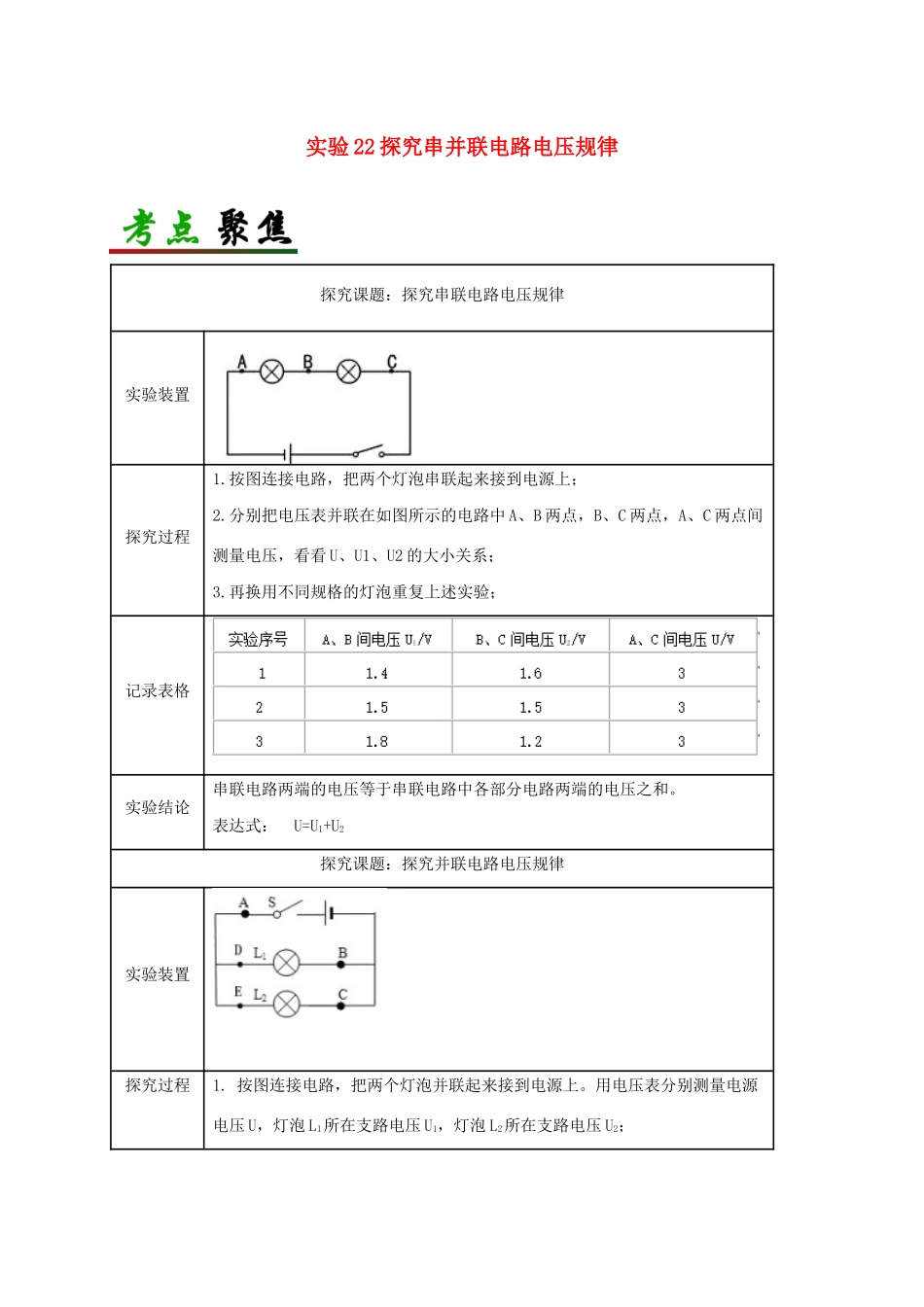

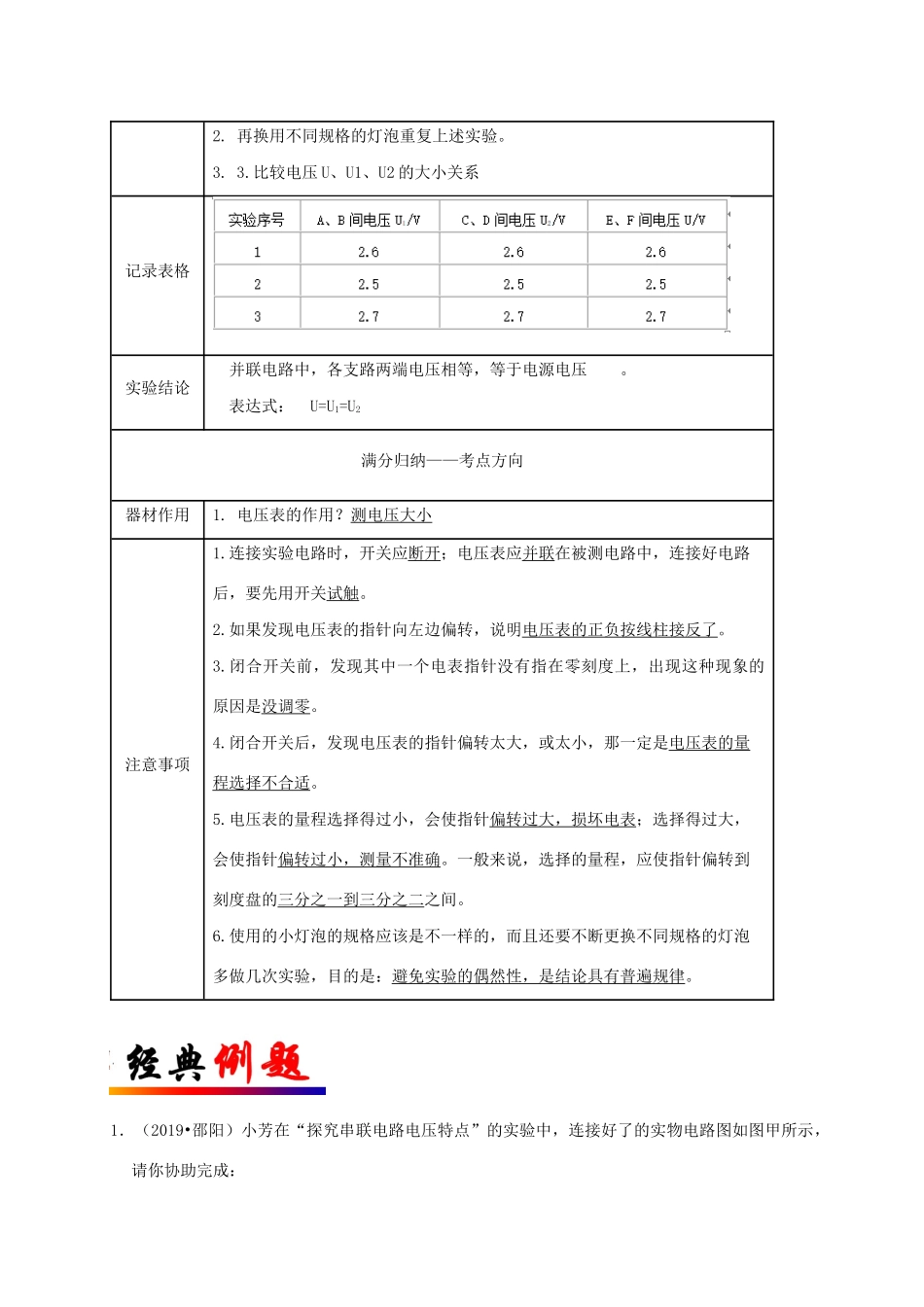

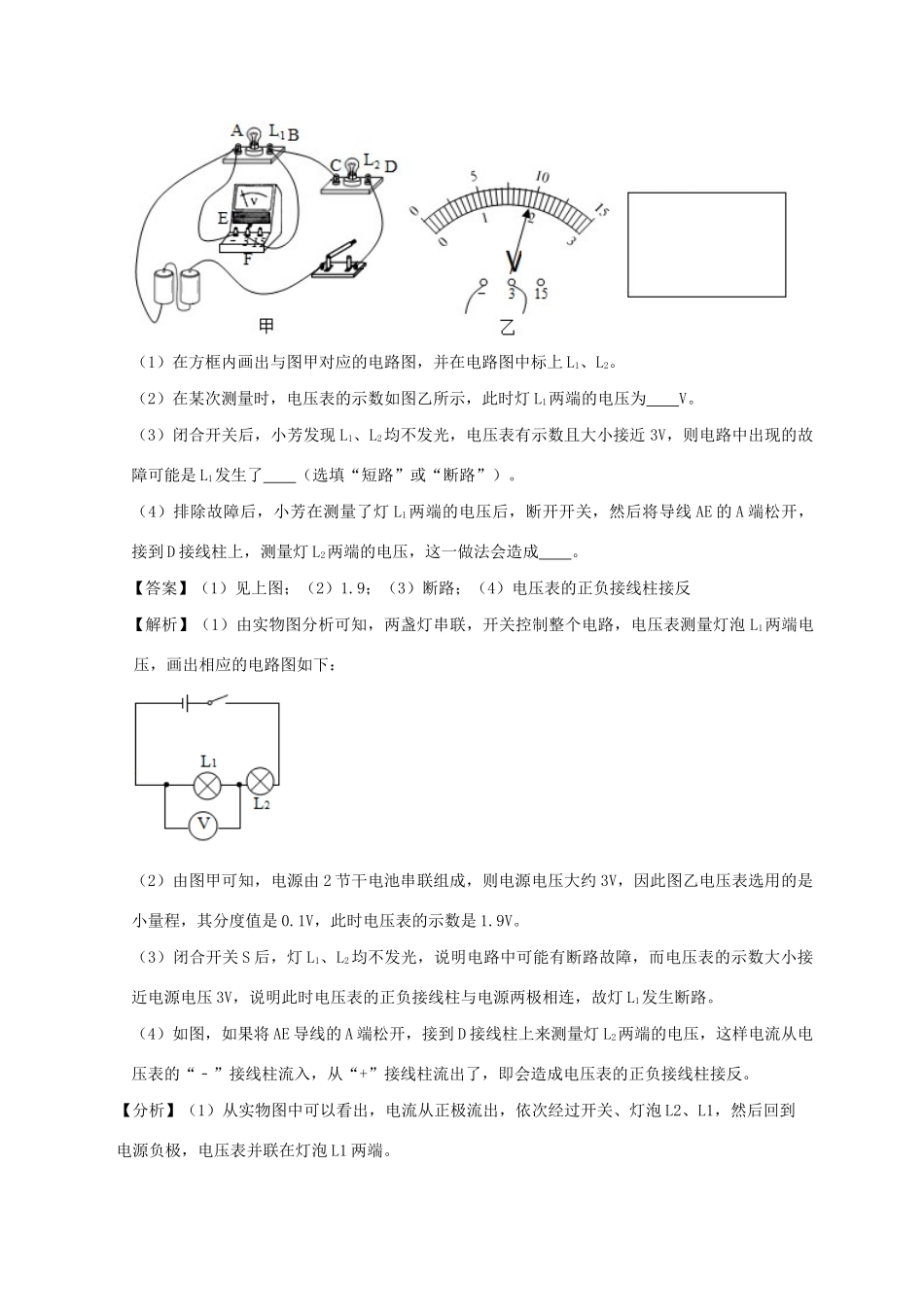

实验22探究串并联电路电压规律探究课题：探究串联电路电压规律实验装置探究过程1.按图连接电路，把两个灯泡串联起来接到电源上；2.分别把电压表并联在如图所示的电路中A、B两点，B、C两点，A、C两点间测量电压，看看U、U1、U2的大小关系；3.再换用不同规格的灯泡重复上述实验；记录表格实验结论串联电路两端的电压等于串联电路中各部分电路两端的电压之和。表达式：U=U1+U2探究课题：探究并联电路电压规律实验装置探究过程1.按图连接电路，把两个灯泡并联起来接到电源上。用电压表分别测量电源电压U，灯泡L1所在支路电压U1，灯泡L2所在支路电压U2；2.再换用不同规格的灯泡重复上述实验。3.3.比较电压U、U1、U2的大小关系记录表格实验结论并联电路中，各支路两端电压相等，等于电源电压。表达式：U=U1=U2满分归纳——考点方向器材作用1.电压表的作用？测电压大小注意事项1.连接实验电路时，开关应断开；电压表应并联在被测电路中，连接好电路后，要先用开关试触。2.如果发现电压表的指针向左边偏转，说明电压表的正负按线柱接反了。3.闭合开关前，发现其中一个电表指针没有指在零刻度上，出现这种现象的原因是没调零。4.闭合开关后，发现电压表的指针偏转太大，或太小，那一定是电压表的量程选择不合适。5.电压表的量程选择得过小，会使指针偏转过大，损坏电表；选择得过大，会使指针偏转过小，测量不准确。一般来说，选择的量程，应使指针偏转到刻度盘的三分之一到三分之二之间。6.使用的小灯泡的规格应该是不一样的，而且还要不断更换不同规格的灯泡多做几次实验，目的是：避免实验的偶然性，是结论具有普遍规律。1．（2019•邵阳）小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请你协助完成：（1）在方框内画出与图甲对应的电路图，并在电路图中标上L1、L2。（2）在某次测量时，电压表的示数如图乙所示，此时灯L1两端的电压为V。（3）闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了（选填“短路”或“断路”）。（4）排除故障后，小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法会造成。【答案】（1）见上图；（2）1.9；（3）断路；（4）电压表的正负接线柱接反【解析】（1）由实物图分析可知，两盏灯串联，开关控制整个电路，电压表测量灯泡L1两端电压，画出相应的电路图如下：（2）由图甲可知，电源由2节干电池串联组成，则电源电压大约3V，因此图乙电压表选用的是小量程，其分度值是0.1V，此时电压表的示数是1.9V。（3）闭合开关S后，灯L1、L2均不发光，说明电路中可能有断路故障，而电压表的示数大小接近电源电压3V，说明此时电压表的正负接线柱与电源两极相连，故灯L1发生断路。（4）如图，如果将AE导线的A端松开，接到D接线柱上来测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，即会造成电压表的正负接线柱接反。【分析】（1）从实物图中可以看出，电流从正极流出，依次经过开关、灯泡L2、L1，然后回到电源负极，电压表并联在灯泡L1两端。（2）据实物图判断出电压表的量程，而后判断出分度值，进而读出电压表的示数即可；（3）闭合开关灯泡不亮，原因有两个：断路或短路。具体原因从电流表、电压表有无示数判断故障；（4）电学实验中，电压表并联在待测电路两端，电流从“+”接线柱流入，从“-”接线柱流出，不能接反了2．（2018•梧州）小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图甲所示的电路。（1）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是。（2）小明根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有L1或L2中的一处发生故障，则故障可能是（写出一种即可）。（3）排除故障后，小明完成了实验，并把数据记录在下表中。UAB/VUBC/VUAC/V1.41.42.8分析实验数据得出两个实验结论：①串联电路两端的电压各部分电路两端电压之和：②串联电路中，各部分电路两端电压相等。（4）实验结束后小明和小华互相交流，小华指出结...
