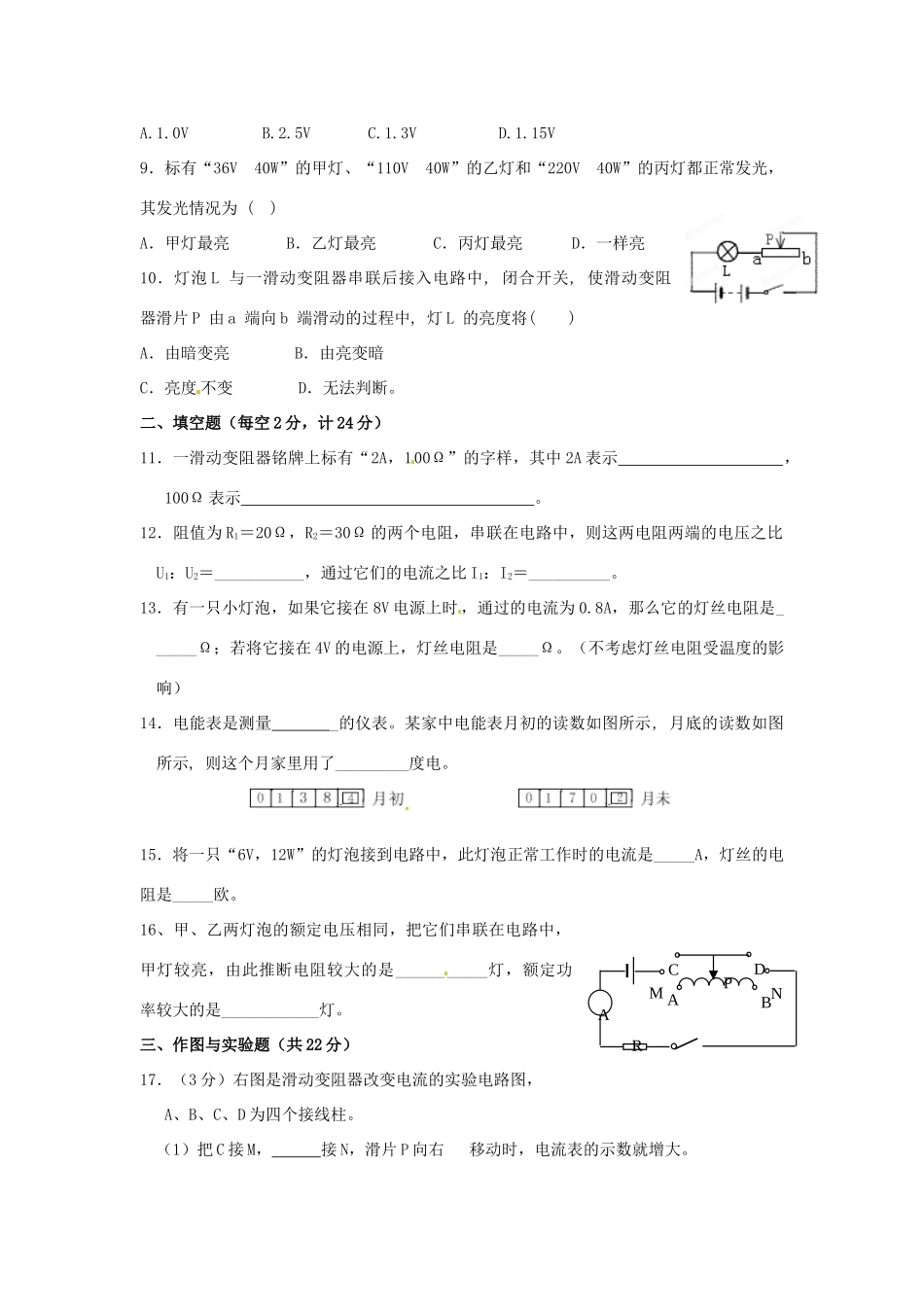

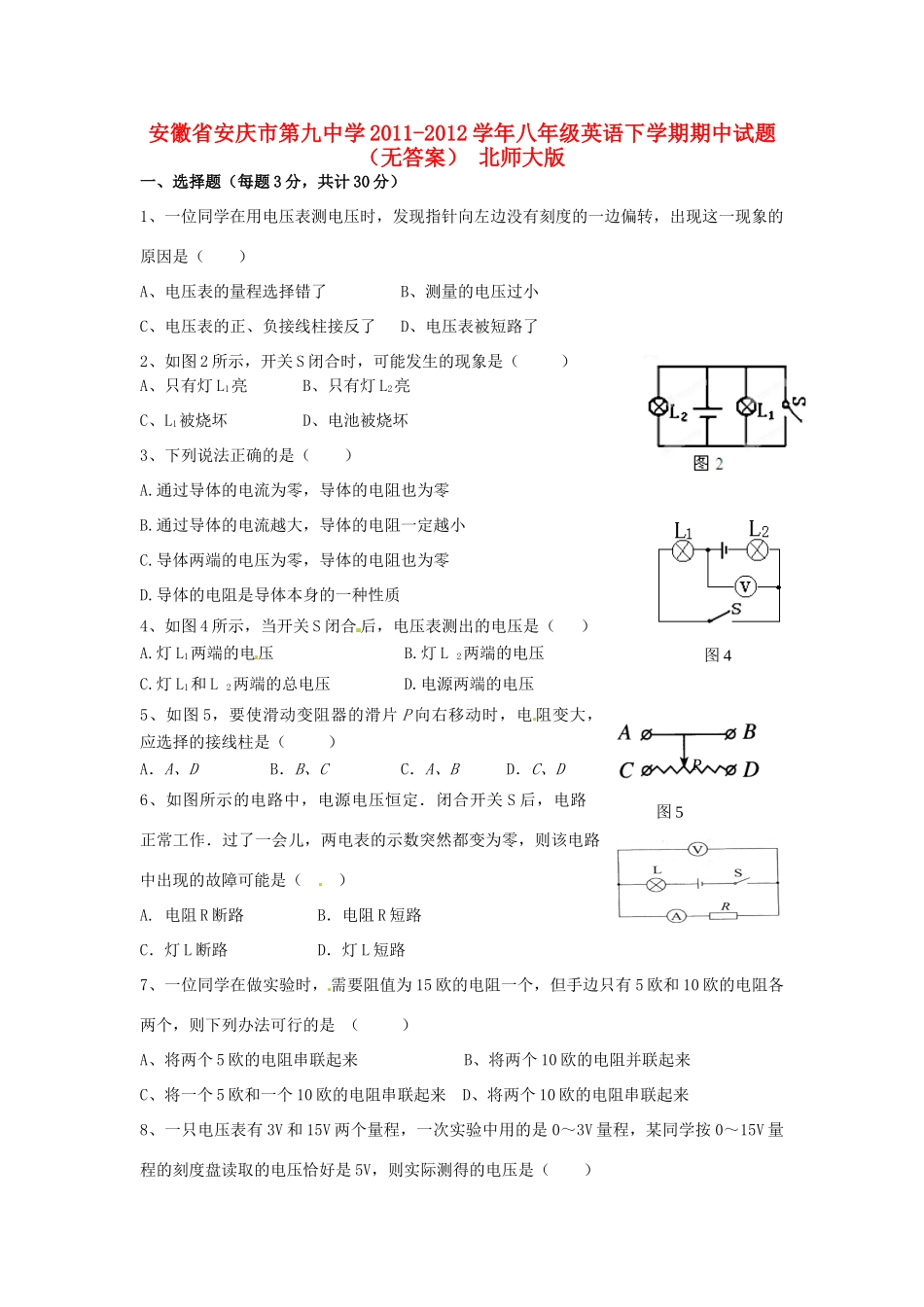

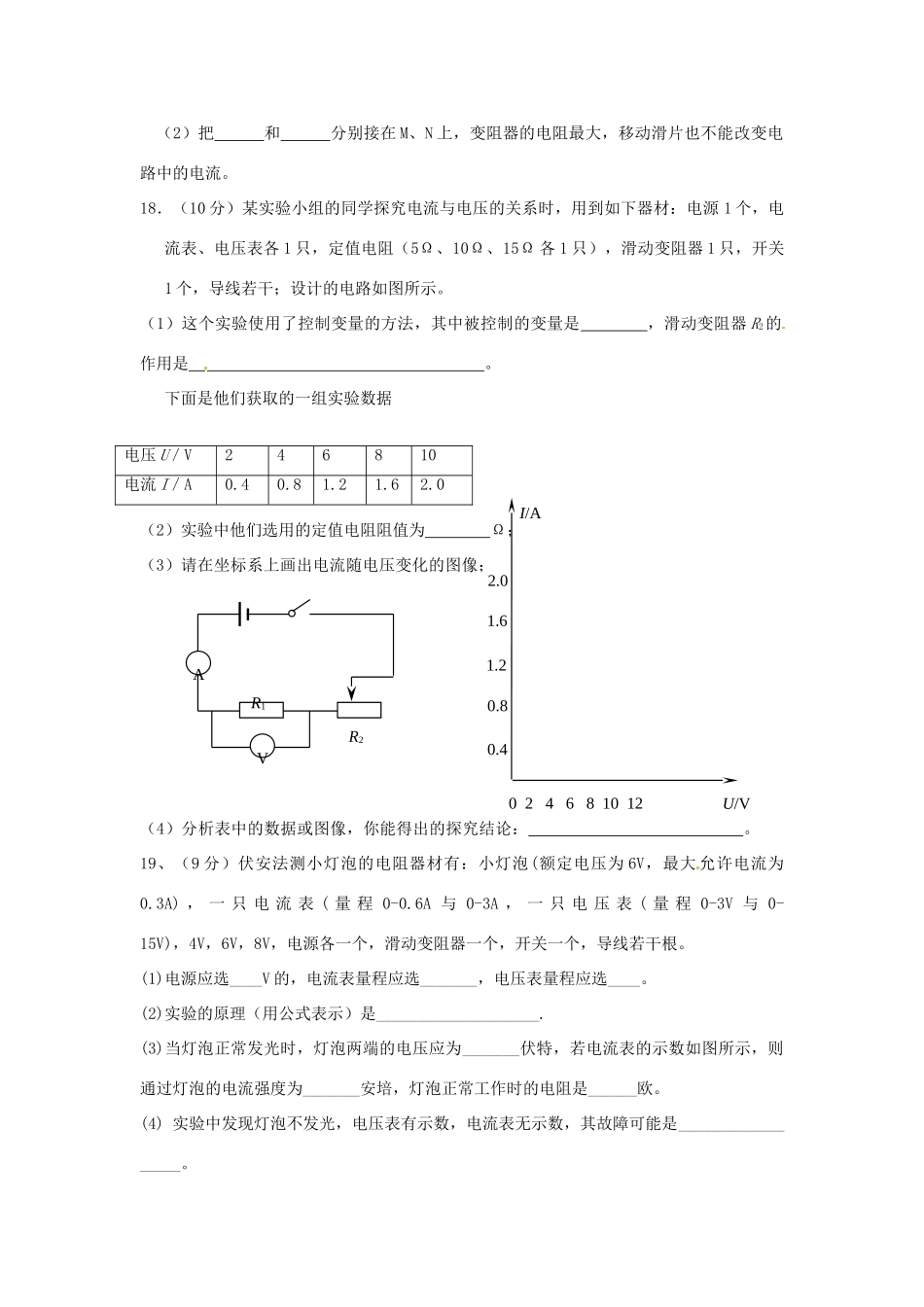

安徽省安庆市第九中学2011-2012学年八年级英语下学期期中试题（无答案）北师大版一、选择题（每题3分，共计30分）1、一位同学在用电压表测电压时，发现指针向左边没有刻度的一边偏转，出现这一现象的原因是（）A、电压表的量程选择错了B、测量的电压过小C、电压表的正、负接线柱接反了D、电压表被短路了2、如图2所示，开关S闭合时，可能发生的现象是（）A、只有灯L1亮B、只有灯L2亮C、L1被烧坏D、电池被烧坏3、下列说法正确的是（）A.通过导体的电流为零，导体的电阻也为零B.通过导体的电流越大，导体的电阻一定越小C.导体两端的电压为零，导体的电阻也为零D.导体的电阻是导体本身的一种性质4、如图4所示，当开关S闭合后，电压表测出的电压是（）A.灯L1两端的电压B.灯L2两端的电压C.灯L1和L2两端的总电压D.电源两端的电压5、如图5，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是（）A．A、DB．B、CC．A、BD．C、D6、如图所示的电路中，电源电压恒定．闭合开关S后，电路正常工作．过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是（）A.电阻R断路B．电阻R短路C．灯L断路D．灯L短路7、一位同学在做实验时，需要阻值为15欧的电阻一个，但手边只有5欧和10欧的电阻各两个，则下列办法可行的是（）A、将两个5欧的电阻串联起来B、将两个10欧的电阻并联起来C、将一个5欧和一个10欧的电阻串联起来D、将两个10欧的电阻串联起来8、一只电压表有3V和15V两个量程，一次实验中用的是0～3V量程，某同学按0～15V量程的刻度盘读取的电压恰好是5V，则实际测得的电压是（）P图5图4A.1.0VB.2.5VC.1.3VD.1.15V9．标有“36V40W”的甲灯、“110V40W”的乙灯和“220V40W”的丙灯都正常发光，其发光情况为()A．甲灯最亮B．乙灯最亮C．丙灯最亮D．一样亮10．灯泡L与一滑动变阻器串联后接入电路中,闭合开关,使滑动变阻器滑片P由a端向b端滑动的过程中,灯L的亮度将()A．由暗变亮B．由亮变暗C．亮度不变D．无法判断。二、填空题（每空2分，计24分）11．一滑动变阻器铭牌上标有“2A，100Ω”的字样，其中2A表示，100Ω表示。12．阻值为R1＝20Ω，R2＝30Ω的两个电阻，串联在电路中，则这两电阻两端的电压之比U1：U2＝___________，通过它们的电流之比I1：I2＝__________。13．有一只小灯泡，如果它接在8V电源上时，通过的电流为0.8A，那么它的灯丝电阻是______Ω；若将它接在4V的电源上，灯丝电阻是_____Ω。（不考虑灯丝电阻受温度的影响）14．电能表是测量_的仪表。某家中电能表月初的读数如图所示,月底的读数如图所示,则这个月家里用了_________度电。15．将一只“6V，12W”的灯泡接到电路中，此灯泡正常工作时的电流是_____A，灯丝的电阻是_____欧。16、甲、乙两灯泡的额定电压相同，把它们串联在电路中，甲灯较亮，由此推断电阻较大的是___________灯，额定功率较大的是____________灯。三、作图与实验题（共22分）17．（3分）右图是滑动变阻器改变电流的实验电路图，A、B、C、D为四个接线柱。（1）把C接M，接N，滑片P向右移动时，电流表的示数就增大。MNAPCBDAR（2）把和分别接在M、N上，变阻器的电阻最大，移动滑片也不能改变电路中的电流。18．（10分）某实验小组的同学探究电流与电压的关系时，用到如下器材：电源1个，电流表、电压表各1只，定值电阻（5Ω、10Ω、15Ω各1只），滑动变阻器1只，开关1个，导线若干；设计的电路如图所示。（1）这个实验使用了控制变量的方法，其中被控制的变量是，滑动变阻器R2的作用是。下面是他们获取的一组实验数据（2）实验中他们选用的定值电阻阻值为Ω；（3）请在坐标系上画出电流随电压变化的图像；（4）分析表中的数据或图像，你能得出的探究结论：。19、（9分）伏安法测小灯泡的电阻器材有：小灯泡(额定电压为6V，最大允许电流为0.3A)，一只电流表(量程0-0.6A与0-3A，一只电压表(量程0-3V与0-15V)，4V，6V，8V，电源各一个，滑动变阻器一个，开关一个，导线若干根。(1)电源应选____V的，电流表量程应选_______，电压表量程应选____。(2)实验的原理（用公式表示）是____________________.(3)当灯泡正常发光时，灯泡两端的电压应...
