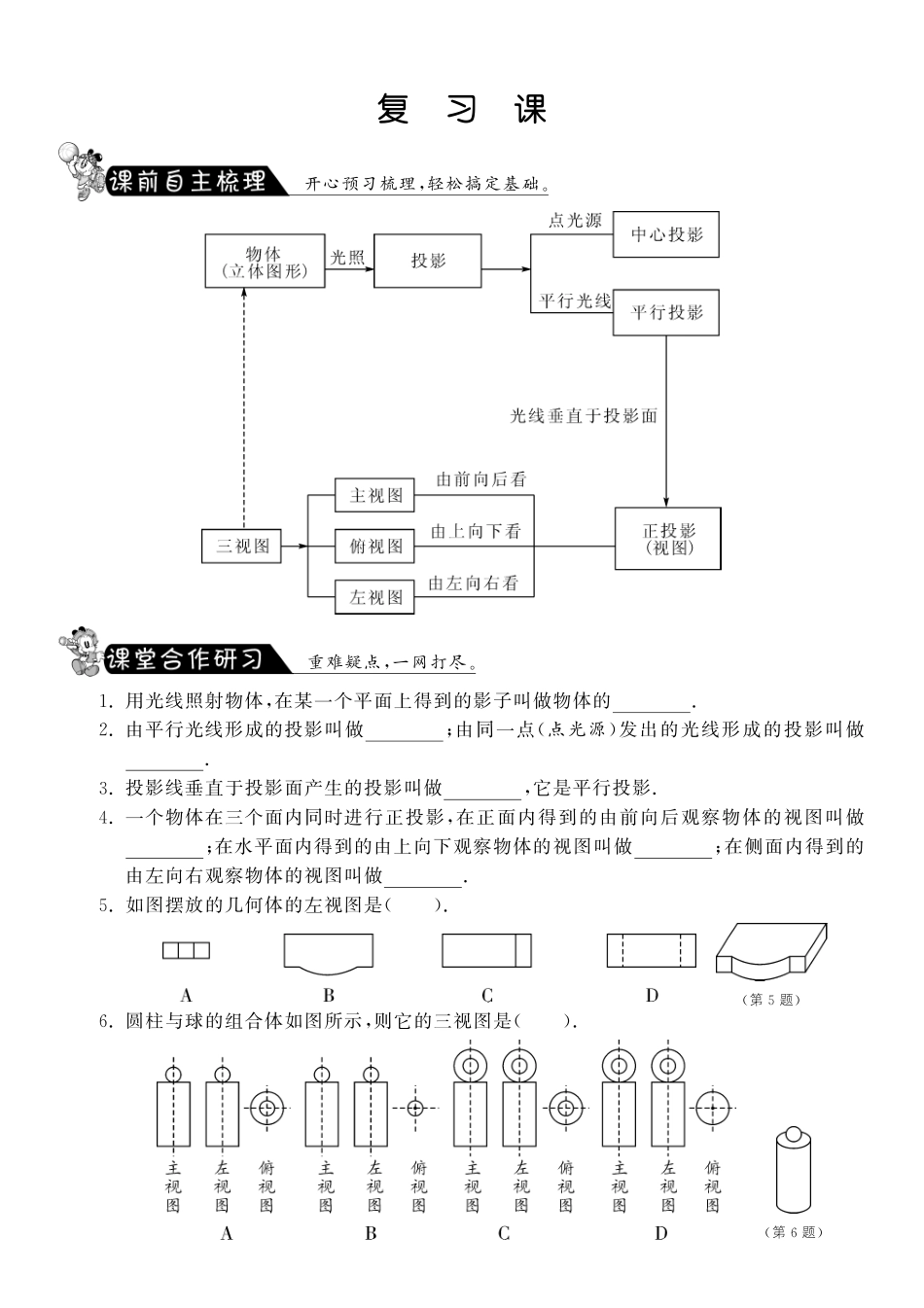

复习课开心预习梳理,轻松搞定基础.重难疑点,一网打尽.１．用光线照射物体,在某一个平面上得到的影子叫做物体的．２．由平行光线形成的投影叫做;由同一点(点光源)发出的光线形成的投影叫做．３．投影线垂直于投影面产生的投影叫做,它是平行投影．４．一个物体在三个面内同时进行正投影,在正面内得到的由前向后观察物体的视图叫做;在水平面内得到的由上向下观察物体的视图叫做;在侧面内得到的由左向右观察物体的视图叫做．５．如图摆放的几何体的左视图是()．(第５题)６．圆柱与球的组合体如图所示,则它的三视图是()．(第６题)由平行光线形成的投影是平行投影．(第７题)７．棱长是１cm的小立方体组成如图所示的几何体,那么这个几何体的表面积是()．A．３６cm２B．３３cm２C．３０cm２D．２７cm２８．如图所示,分别是两棵树及其影子的情形(１)哪个图反映了阳光下的情形?哪个图反映了路灯下的情形?(２)你是用什么方法判断的?(３)请画出图中表示小丽影长的线段．(第８题)９．如图,AB表示某一低矮建筑物,DE表示站在地面上的小明,在路灯的照射下,BC为建筑物的影子,EF为小明的影子,某树GH的影子为HI．(１)请利用画图的方法确定路灯光源的位置;(２)画出树GH;(３)小明能看到树GH吗?画图并说明理由．(第９题)源于教材,宽于教材,举一反三显身手.１０．如图,一只小猫在一片废墟中玩耍,一只老鼠呆在处才不会被小猫发现．(第１０题)(第１１题)１１．用小立方块搭成一个几何体,使它的主视图和俯视图如下图所示,这样的几何体最多需要个小立方体,最少需要个立方体搭成．九年级数学(下)１２．下面几何体的俯视图是()．(第１２题)１３．某地夏季中午,当太阳移到屋顶上方偏南时,光线与地面成６０°角,房屋向南的窗户AB高１．６米,现要在窗子外面的上方安装一个水平遮阳蓬AC(如图所示)(１)当遮阳蓬AC的宽度在什么范围时,太阳光线直接射入室内?(２)当遮阳蓬AC的宽度在什么范围时,太阳光线不能直接射入室内?(第１３题)１４．如图所示是一个几何体的两个视图,求该几何体的体积．(π取３．１４)(第１４题)复习课１．投影２．平行投影中心投影３．正投影４．主视图俯视图左视图５．C６．A７．A８．(１)第一个图是阳光下的情况;第二个图是灯光下的投影．(２)作出光线,如果光线互相平行则说明是阳光下的投影,如果光线交于一点,则说明是灯光下的投影．(３)图略９．(１)提示:连接CA、FD并延长交于点M,则点M为光源．(２)提示:连接IM,过点H作HG⊥IH交IM于点G,则GH为树高．(３)提示:画出小明的盲区,发现树在盲区内,故小明不能看见树．１０．A、B、G、E１１．１６,１０１２．C１３．(１)当AC在０~１６３０３时,太阳光线直接射入室内．(２)AC大于１６３０３米时,太阳光线不能直接射入室内．１４．V＝V圆柱＋V长方体＝π２０２()２×３２＋４０×３０×２５＝４００４８(cm３)．所以此几何体的体积为４００４８cm３．
