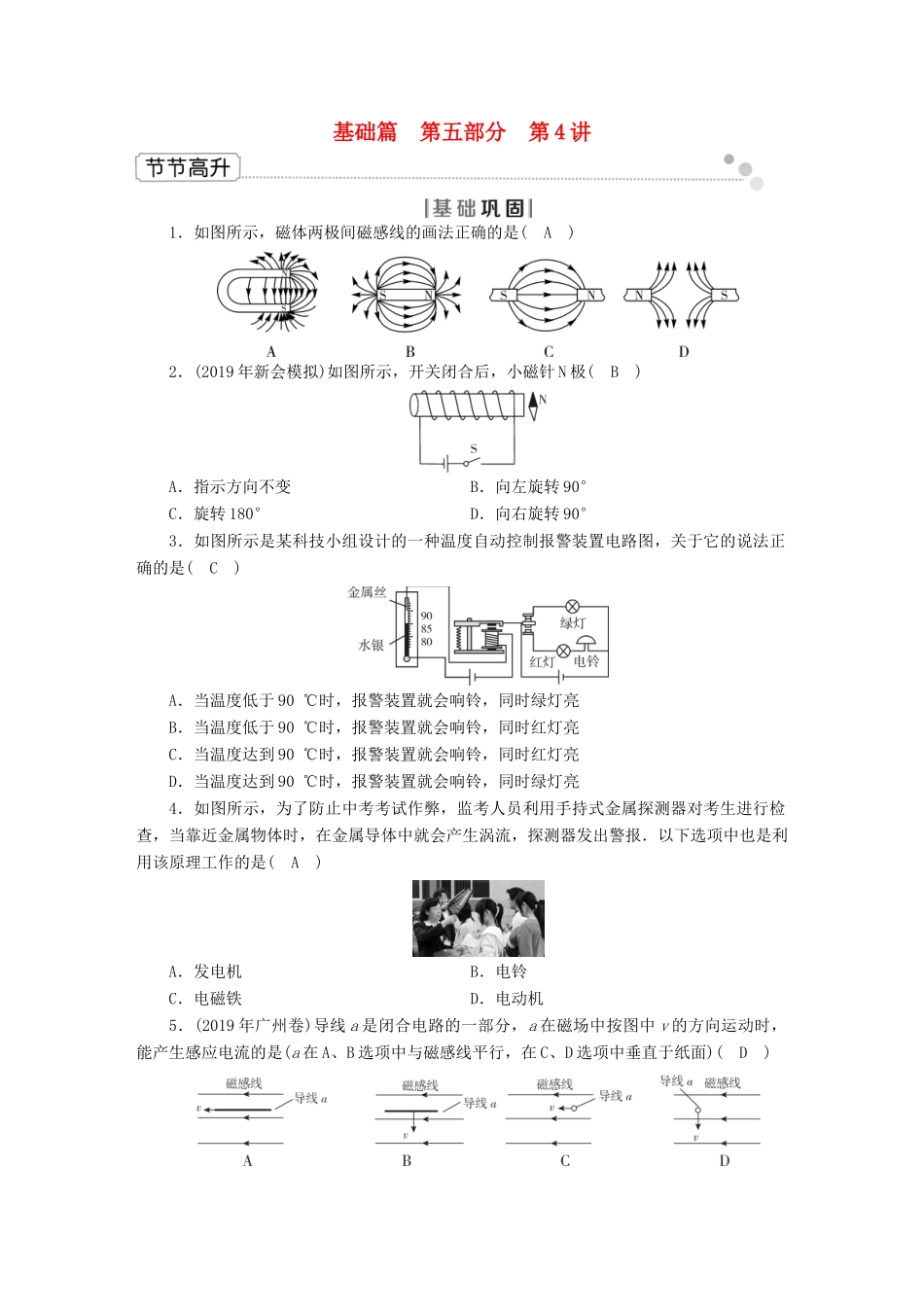

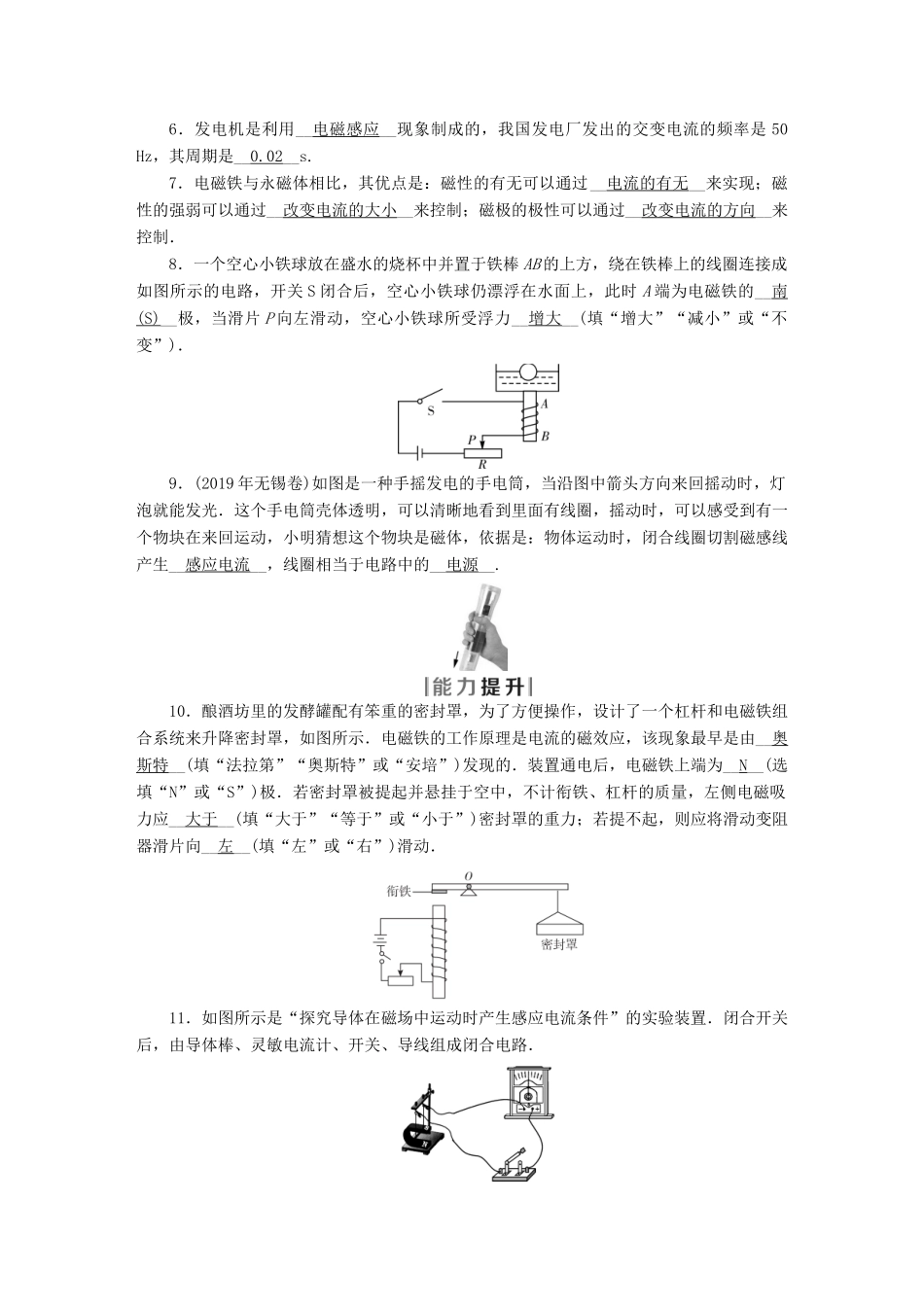

基础篇第五部分第4讲1．如图所示，磁体两极间磁感线的画法正确的是(A)2．(2019年新会模拟)如图所示，开关闭合后，小磁针N极(B)A．指示方向不变B．向左旋转90°C．旋转180°D．向右旋转90°3．如图所示是某科技小组设计的一种温度自动控制报警装置电路图，关于它的说法正确的是(C)A．当温度低于90℃时，报警装置就会响铃，同时绿灯亮B．当温度低于90℃时，报警装置就会响铃，同时红灯亮C．当温度达到90℃时，报警装置就会响铃，同时红灯亮D．当温度达到90℃时，报警装置就会响铃，同时绿灯亮4．如图所示，为了防止中考考试作弊，监考人员利用手持式金属探测器对考生进行检查，当靠近金属物体时，在金属导体中就会产生涡流，探测器发出警报．以下选项中也是利用该原理工作的是(A)A．发电机B．电铃C．电磁铁D．电动机5．(2019年广州卷)导线a是闭合电路的一部分，a在磁场中按图中v的方向运动时，能产生感应电流的是(a在A、B选项中与磁感线平行，在C、D选项中垂直于纸面)(D)6．发电机是利用__电磁感应__现象制成的，我国发电厂发出的交变电流的频率是50Hz，其周期是__0.02__s.7．电磁铁与永磁体相比，其优点是：磁性的有无可以通过__电流的有无__来实现；磁性的强弱可以通过__改变电流的大小__来控制；磁极的极性可以通过__改变电流的方向__来控制．8．一个空心小铁球放在盛水的烧杯中并置于铁棒AB的上方，绕在铁棒上的线圈连接成如图所示的电路，开关S闭合后，空心小铁球仍漂浮在水面上，此时A端为电磁铁的__南(S)__极，当滑片P向左滑动，空心小铁球所受浮力__增大__(填“增大”“减小”或“不变”)．9．(2019年无锡卷)如图是一种手摇发电的手电筒，当沿图中箭头方向来回摇动时，灯泡就能发光．这个手电筒壳体透明，可以清晰地看到里面有线圈，摇动时，可以感受到有一个物块在来回运动，小明猜想这个物块是磁体，依据是：物体运动时，闭合线圈切割磁感线产生__感应电流__，线圈相当于电路中的__电源__.10．酿酒坊里的发酵罐配有笨重的密封罩，为了方便操作，设计了一个杠杆和电磁铁组合系统来升降密封罩，如图所示．电磁铁的工作原理是电流的磁效应，该现象最早是由__奥斯特__(填“法拉第”“奥斯特”或“安培”)发现的．装置通电后，电磁铁上端为__N__(选填“N”或“S”)极．若密封罩被提起并悬挂于空中，不计衔铁、杠杆的质量，左侧电磁吸力应__大于__(填“大于”“等于”或“小于”)密封罩的重力；若提不起，则应将滑动变阻器滑片向__左__(填“左”或“右”)滑动．11．如图所示是“探究导体在磁场中运动时产生感应电流条件”的实验装置．闭合开关后，由导体棒、灵敏电流计、开关、导线组成闭合电路．(1)要使灵敏电流计的指针发生偏转，可行的操作是__使导体棒左右运动__.(2)要使灵敏电流计的指针偏转方向发生改变，可以采取两种方法．方法一：__改变导体棒的运动方向__；方法二：__改变磁场的方向__.
