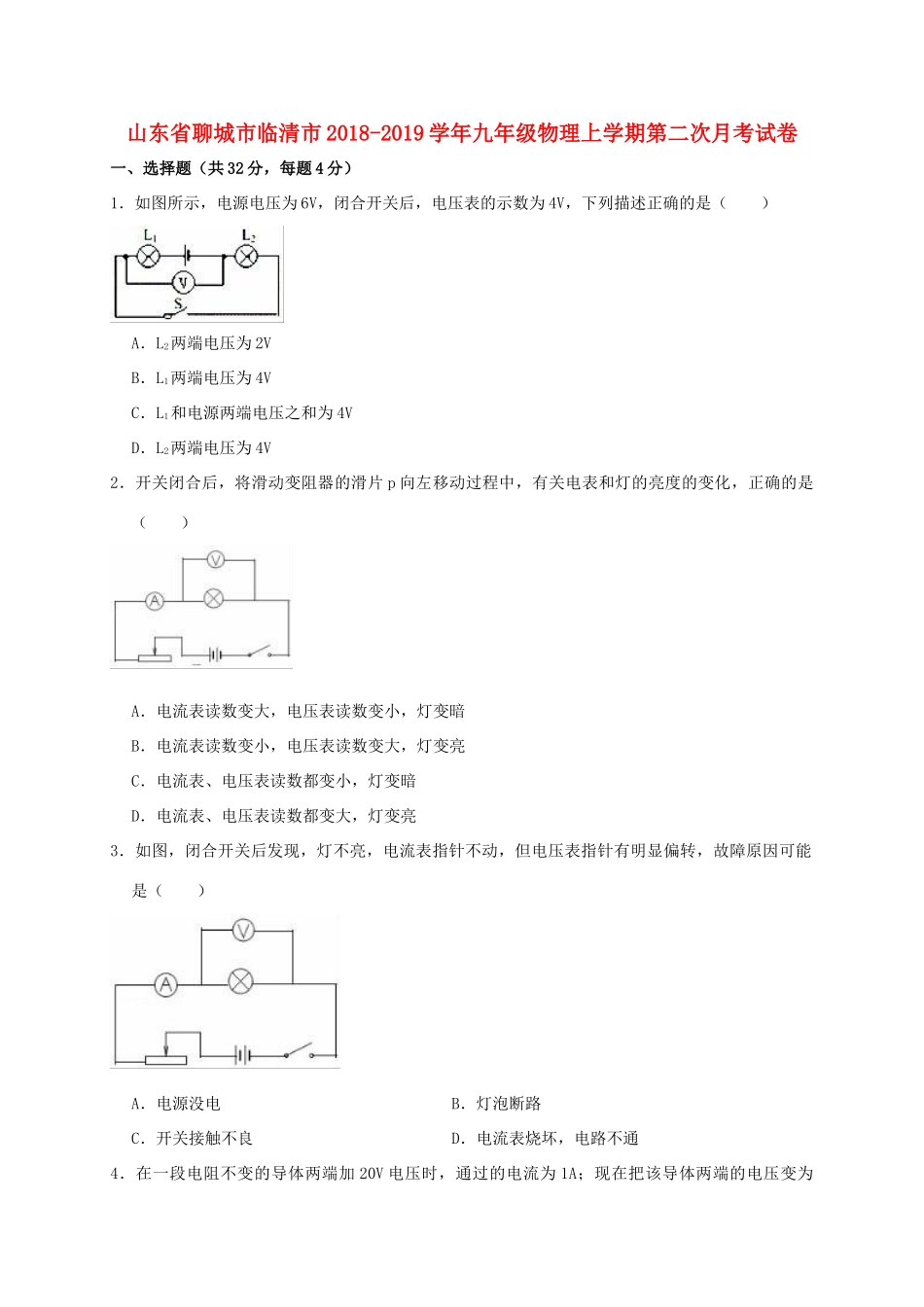

山东省聊城市临清市2018-2019学年九年级物理上学期第二次月考试卷一、选择题（共32分，每题4分）1．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述正确的是（）A．L2两端电压为2VB．L1两端电压为4VC．L1和电源两端电压之和为4VD．L2两端电压为4V2．开关闭合后，将滑动变阻器的滑片p向左移动过程中，有关电表和灯的亮度的变化，正确的是（）A．电流表读数变大，电压表读数变小，灯变暗B．电流表读数变小，电压表读数变大，灯变亮C．电流表、电压表读数都变小，灯变暗D．电流表、电压表读数都变大，灯变亮3．如图，闭合开关后发现，灯不亮，电流表指针不动，但电压表指针有明显偏转，故障原因可能是（）A．电源没电B．灯泡断路C．开关接触不良D．电流表烧坏，电路不通4．在一段电阻不变的导体两端加20V电压时，通过的电流为1A；现在把该导体两端的电压变为5V，则此时通过该导体的电流和它的电阻分别为（）A．0.25A、20ΩB．1A、20ΩC．0.4A、10ΩD．1A、10Ω5．如图所示的电路中，电压表V1的示数为9V，V2的示数为3V．则R1：R2＝（）A．2：1B．1：2C．3：1D．1：36．如图所示，已知R1＞R2，将它们按以下四种方式接入同一个电路，在相同的时间内消耗电能最少的是（）A．B．C．D．7．小林做作业时，电灯突然变暗，其原因可能是（）A．电灯的实际电压变大B．电灯的额定电压变小C．电灯的实际功率变小D．电灯的额定功率变小8．某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝。下列说法正确的是（）A．S1、S2闭合时，电饭锅处于加热状态B．S1、S2闭合时，电饭锅处于保温状态C．S1闭合、S2断开时，电饭锅处于加热状态D．S1断开、S2闭合时，电饭锅处于保温状态二、多项选则题（共10分，全对5分，不全对3分，多选、错选得0分）9．如图，闭合开关s，滑动变阻器的滑片从b端向中点移动的过程中（）A．灯泡不亮B．电压表示数不变C．电流表示数变大D．电路总功率变大10．现在有“6V3W”的L1和“12V3W”的L2两只小灯泡串联后接在电路中使用时，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A．通过两灯的电流之比I1：I2＝1：4B．两灯的电阻之比为1：4C．两灯消耗的实际功率之比P1：P2＝1：1D．为了使电路能安全使用，电路两端允许加的最大电压为15V三、填空题（共8分，每空1分）11．R1＝5Ω，R2＝10Ω，若R1与R2并联，则I1：I2＝，P1：P2＝。12．R1与R2并联在电压为6V的电源上，通过干路电流为0.75A，R1的阻值为10Ω，通过R1的电流是、R2的阻值是。13．如图，当s闭合，滑片向左移动时，电压表的示数变，电阻R1消耗的功率变。14．铭牌上标有“220V11W”的节能灯，正常工作时的电流为A，它每天正常工作2小时，那么一个月消耗kW•h的电能（一个月按30天计算）。四、作图（共6分，每题3分）15．要求：L1与L2并联，滑动变阻器只控制L2且滑片向右移动灯泡变亮，开关做总开关连接实物。16．根据下面实物在方框内画出相应电路图五、实验题（共8分，1题2分，其余每空1分）17．（8分）在测小灯泡的电功率实验中，小灯泡额定电压为2.5V，（电阻约为10Ω）（1）请你用笔画线代替导线，将图甲中实物连接完整。（2）连接实物时，开关应，滑动变阻器的滑片应在处。（3）连好电路后闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，则故障原因可能是。（4）故障排出后，闭合开关，移动滑片P到某处时电压表示数为2V，为了测量小灯泡的额定功率，应将滑片P向（左或右移动），使电压表的示数为2.5V，此时电流表的指针如图乙所示，则小灯泡的额定功率为W．小灯泡正常发光的电阻是。六．计算题（共16分，1题10分，2题6分）18．（10分）如图所示，电源电压恒定，小灯泡标有“6V3W”的字样，当开关S1闭合，S2断开时，小灯泡正常发光，当开关S1、S2都闭合时，电流表示数为0.6A（灯丝电阻不变）（1）小灯泡正常发光时的电流是多大？（2）电阻R的阻值为多大？（3）当S1，S2都闭合时，电路的总功率是多大？19．（10分）有一只灯泡，额定电压为36V，正常工作时灯丝的电阻为12Ω，求：①灯泡正常工作的电流？②灯泡的额定功率是多少？2018-2019学年山东省聊城市临清市...
