九年级物理上册 电学提升测试卷 苏科版试卷VIP专享VIP免费

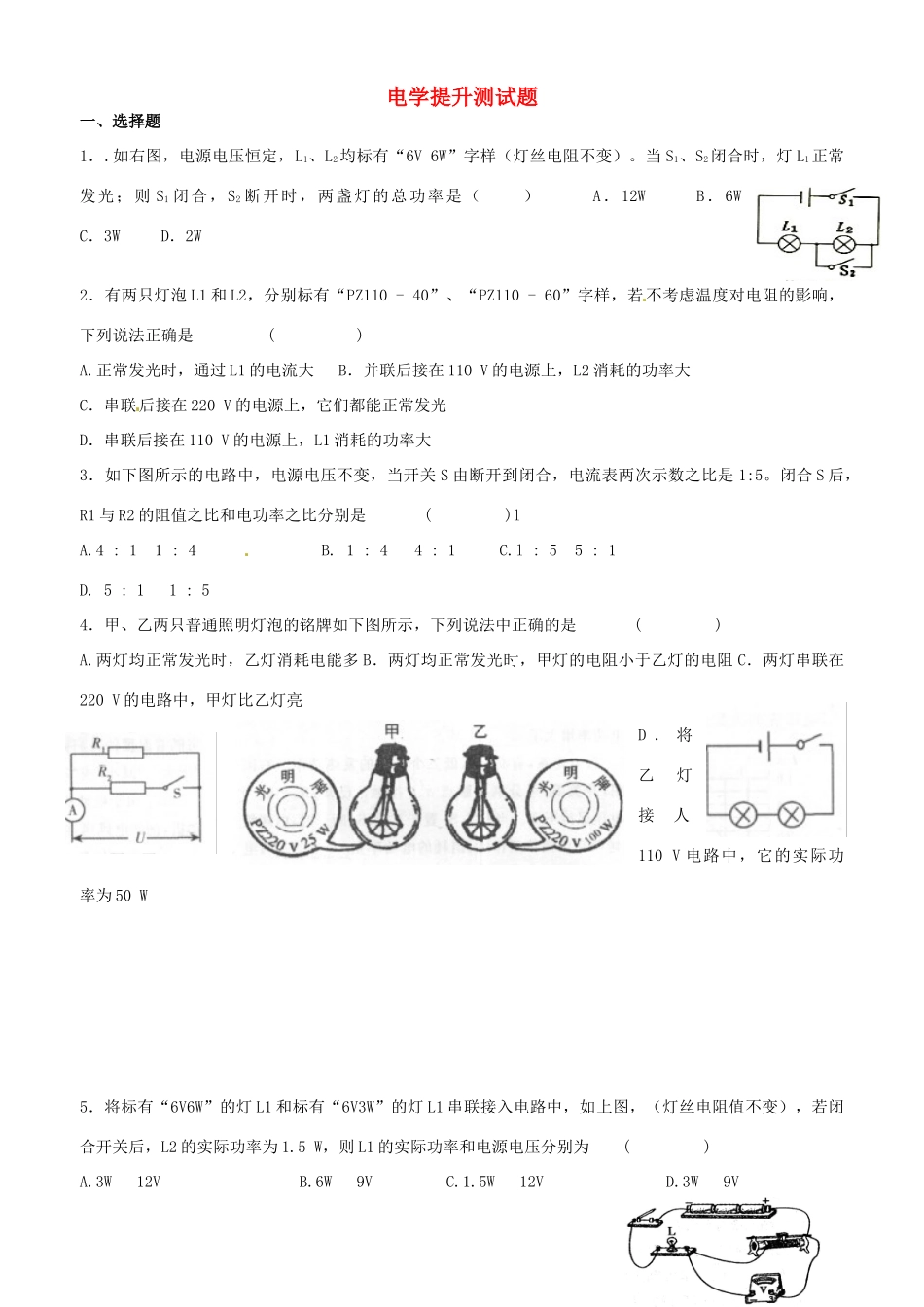

电学提升测试题一、选择题1．.如右图，电源电压恒定，L1、L2均标有“6V6W”字样（灯丝电阻不变）。当S1、S2闭合时，灯L1正常发光；则S1闭合，S2断开时，两盏灯的总功率是（）A．12WB．6WC．3WD．2W2．有两只灯泡L1和L2，分别标有“PZ110-40”、“PZ110-60”字样，若不考虑温度对电阻的影响，下列说法正确是()A.正常发光时，通过L1的电流大B．并联后接在110V的电源上，L2消耗的功率大C．串联后接在220V的电源上，它们都能正常发光D．串联后接在110V的电源上，L1消耗的功率大3．如下图所示的电路中，电源电压不变，当开关S由断开到闭合，电流表两次示数之比是1:5。闭合S后，R1与R2的阻值之比和电功率之比分别是()lA.4:11:4B.1:44:1C.l:55:1D.5:11:54．甲、乙两只普通照明灯泡的铭牌如下图所示，下列说法中正确的是()A.两灯均正常发光时，乙灯消耗电能多B．两灯均正常发光时，甲灯的电阻小于乙灯的电阻C．两灯串联在220V的电路中，甲灯比乙灯亮D．将乙灯接人110V电路中，它的实际功率为50W5．将标有“6V6W”的灯L1和标有“6V3W”的灯L1串联接入电路中，如上图，（灯丝电阻值不变），若闭合开关后，L2的实际功率为1.5W，则L1的实际功率和电源电压分别为()A.3W12VB.6W9VC.1.5W12VD.3W9V6．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20ΩlA”，灯泡L标有“2.5V1.25W”字样(忽略灯丝电阻变化)，在不损坏电路元件的情况下，下列判断正确的是（）A．电路中电流变化的范围是0.18A一0.5AB．滑动变阻器阻值变化的范围是2.5Ω～10ΩC．灯泡的最小功率是0.162WD．该电路的最大功率是2.25W二、填空题7.（1）利用如右图电路探究电热的多少与电流的关系，应该比较▲两个烧瓶中温度计示数高低，而这两个烧瓶中电阻丝阻值应该．(2)探究电热的多少与电阻的关系，应该比较两个烧瓶中温度计示数高低．而这两个烧瓶中电阻丝阻值应该．(相同、不同)8．用实验室提供的常用器材（电源是一节干电池）测电阻时，小明外与另外三位同学各自设计了下列甲、乙、丙、四个电路图。（1）小明连接好电路后，闭合开关S，移动滑动变阻器的滑片P，测得数据如下表：请你通过分析表格中的实验数据，推断小明在实验室中所用的电路图是图。（2）另外三位同学连接好电路后，闭合开关S，移动滑动变阻器的滑片P时，分别出现了下列三种异常现象：A、电流表示数由变化，电压表示数几乎为零B、电流表示数几乎为零，电压表示数基本不变C、电流表烧坏请你判断：按图连接的电路中出现现象A；按图连接的电路出现现象B；按图出现的电路出现现象C。9.现有两个热敏电阻R1、R2和一个定值电阻R0，R1的阻值会因通过的电流增大导致温度升高时而增大，R2的阻值会因通过的电流增大导致随温度升高时而减小，R0的阻值不变，它们的电流随电压的变化曲线如图甲所示。实验过程中，小明将R2和R0两个电阻连接成如图乙所示电路时电流表的示数为0.4A，由此可知，电源电压为V。实验过程中，改变电源电压，当电压表的示数为6V时，电阻R2的电功率是W。10．某导体两端的电压由3V增大为6V，导体中的电流增大了o．6A，则该导体的电阻________，导体的电功率增大了________W。11．如图甲的电路中，电源电压保持不变，闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙，则可判断电源电压是V，定值电阻R的阻值是Ω，定值电阻能达到的最大功率为W12.某科学兴趣小组的同学在实验室发现一个有趣的元件（如图甲所示）：透明玻璃壳内有一个标有“0.6V3W”字样的小灯泡L（阻值不变）和一个由一种特殊金属丝制成的导体R0，A，B，C是其外露的三个接线柱。为进一步了解导体R0的某些特征，他们使用了如图乙所示电源电压恒为6伏的实验装置：把导线M，N分别与A，C接线柱相连，闭合开关S,移动滑动变阻器的滑片P，测得了一组电流表和电压表的读数，并绘制成图丙所示曲线。（1）小灯泡L的电阻值为欧，当它正常工作时，通过的电流是安。（2）小明同学在原来连线的基础上，再用导线连接A，B两个接线柱，闭合开关S，把滑片P移到a端，此时电流表的示数是A（3）若把导线M，N分别接到A，B...
