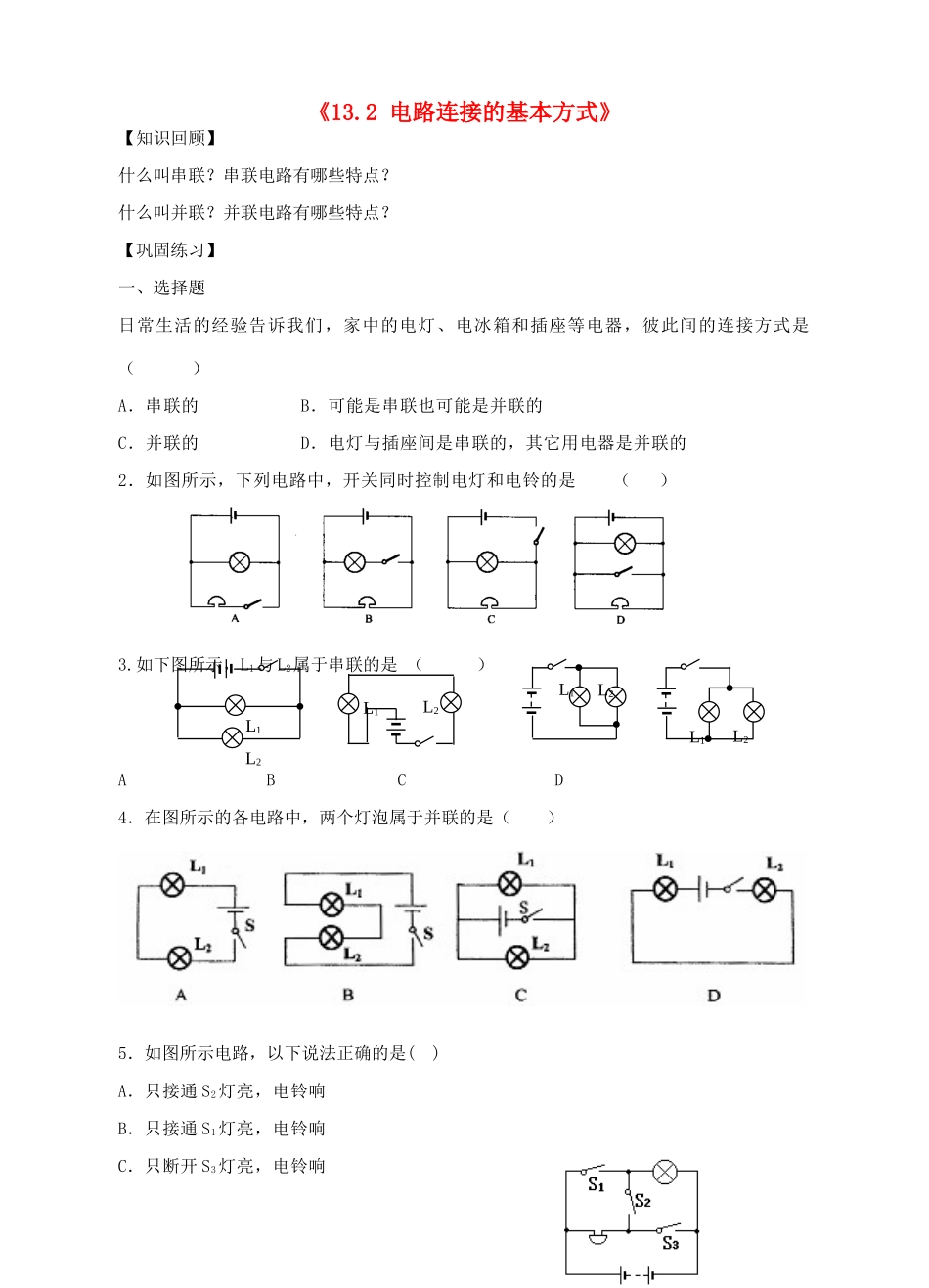

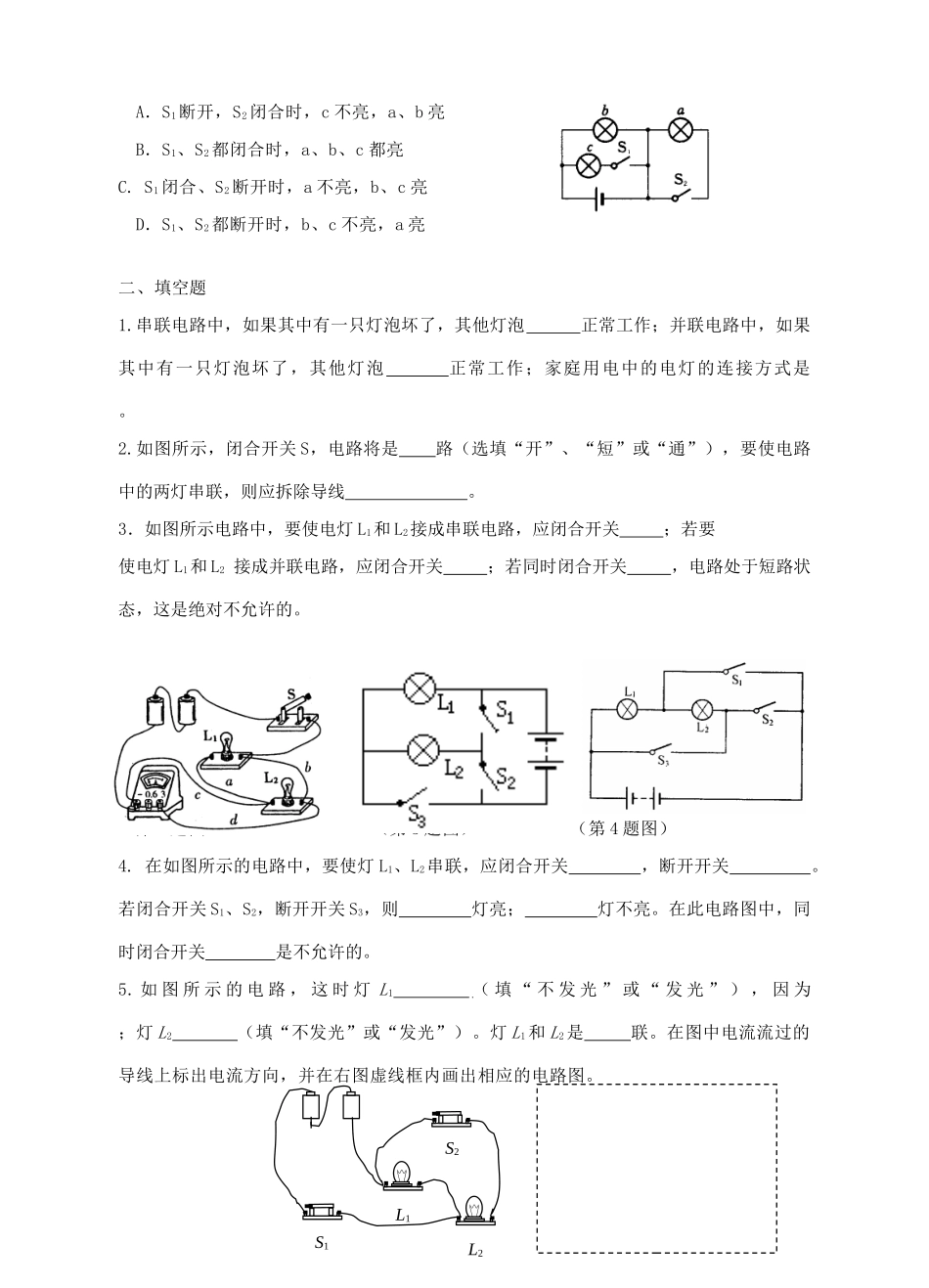

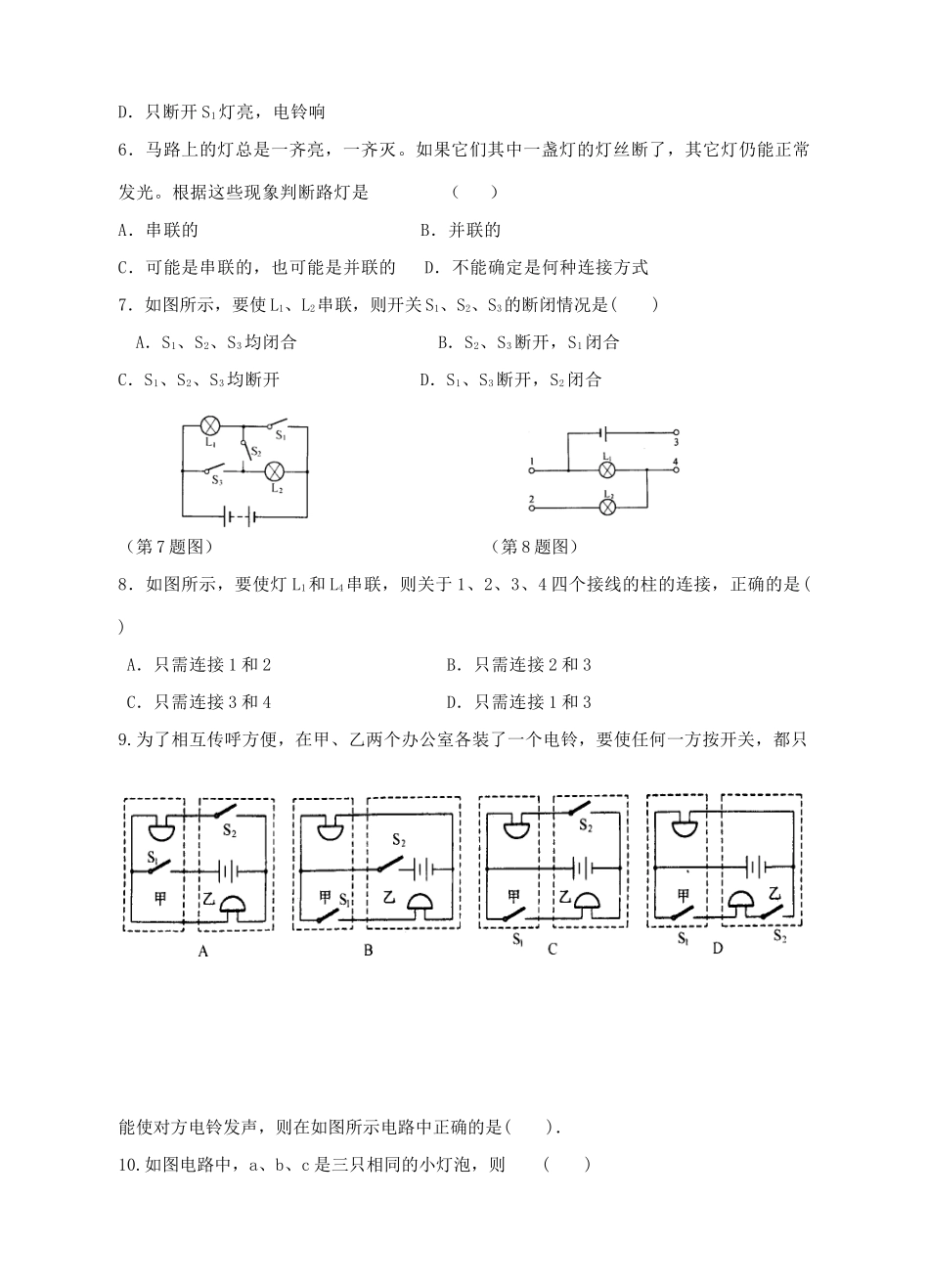

《13.2电路连接的基本方式》【知识回顾】什么叫串联？串联电路有哪些特点？什么叫并联？并联电路有哪些特点？【巩固练习】一、选择题日常生活的经验告诉我们，家中的电灯、电冰箱和插座等电器，彼此间的连接方式是（）A．串联的B．可能是串联也可能是并联的C．并联的D．电灯与插座间是串联的，其它用电器是并联的2．如图所示，下列电路中，开关同时控制电灯和电铃的是（）3.如下图所示，L1与L2属于串联的是（）ABCD4．在图所示的各电路中，两个灯泡属于并联的是（）5．如图所示电路，以下说法正确的是()A．只接通S2灯亮，电铃响B．只接通S1灯亮，电铃响C．只断开S3灯亮，电铃响L1L2L1L2L2L1L2L1D．只断开S1灯亮，电铃响6．马路上的灯总是一齐亮，一齐灭。如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光。根据这些现象判断路灯是（）A．串联的B．并联的C．可能是串联的，也可能是并联的D．不能确定是何种连接方式7．如图所示，要使L1、L2串联，则开关S1、S2、S3的断闭情况是()A．S1、S2、S3均闭合B．S2、S3断开，S1闭合C．S1、S2、S3均断开D．S1、S3断开，S2闭合（第7题图）（第8题图）8．如图所示，要使灯L1和L4串联，则关于1、2、3、4四个接线的柱的连接，正确的是()A．只需连接1和2B．只需连接2和3C．只需连接3和4D．只需连接1和39.为了相互传呼方便，在甲、乙两个办公室各装了一个电铃，要使任何一方按开关，都只能使对方电铃发声，则在如图所示电路中正确的是()．10.如图电路中，a、b、c是三只相同的小灯泡，则()A．S1断开，S2闭合时，c不亮，a、b亮B．S1、S2都闭合时，a、b、c都亮C.S1闭合、S2断开时，a不亮，b、c亮D．S1、S2都断开时，b、c不亮，a亮二、填空题1.串联电路中，如果其中有一只灯泡坏了，其他灯泡正常工作；并联电路中，如果其中有一只灯泡坏了，其他灯泡正常工作；家庭用电中的电灯的连接方式是。2.如图所示，闭合开关S，电路将是路（选填“开”、“短”或“通”），要使电路中的两灯串联，则应拆除导线。3．如图所示电路中，要使电灯L1和L2接成串联电路，应闭合开关；若要使电灯L1和L2接成并联电路，应闭合开关；若同时闭合开关，电路处于短路状态，这是绝对不允许的。（第2题图）（第3题图）（第4题图）4.在如图所示的电路中，要使灯L1、L2串联，应闭合开关，断开开关。若闭合开关S1、S2，断开开关S3，则灯亮；灯不亮。在此电路图中，同时闭合开关是不允许的。5.如图所示的电路，这时灯L1（填“不发光”或“发光”），因为；灯L2（填“不发光”或“发光”）。灯L1和L2是联。在图中电流流过的导线上标出电流方向，并在右图虚线框内画出相应的电路图。L1S2S1L2三、根据电路图连接实物图。四、根据实物图画出电路图，并标出电流的方向。五、简答：如图所示，在桌面上有两个小灯泡和一个开关，它的连接电路在桌面下，无法看到。某同学试了一下，闭合开关时两灯泡都亮，断开开关时，两灯泡都熄灭。这两个小SL1L2灯泡是串联连接还是并联连接？请你写出判断方法。六、电路设计1.用笔画线作导线，将图中的元件连接起来，连成符合下述要求的电路(设灯泡不会烧坏)：①开关Sl、S2都断开，红、绿灯都不亮；②只闭合开关S，红、绿灯都不亮；③只闭合开关S2，红、绿灯都亮；④开关Sl、S2都闭合，红灯不亮，绿灯亮。（第1题图）（第2题图）2．给你如图所示的器材，试按下列要求设计电路图，并按电路图把有关器材连成电路，要求：仅闭合开关S和Sl时，只有铃响；仅闭合开关S和S2时，只有电灯亮；当开关S断开时，所用的用电器都不能工作。
