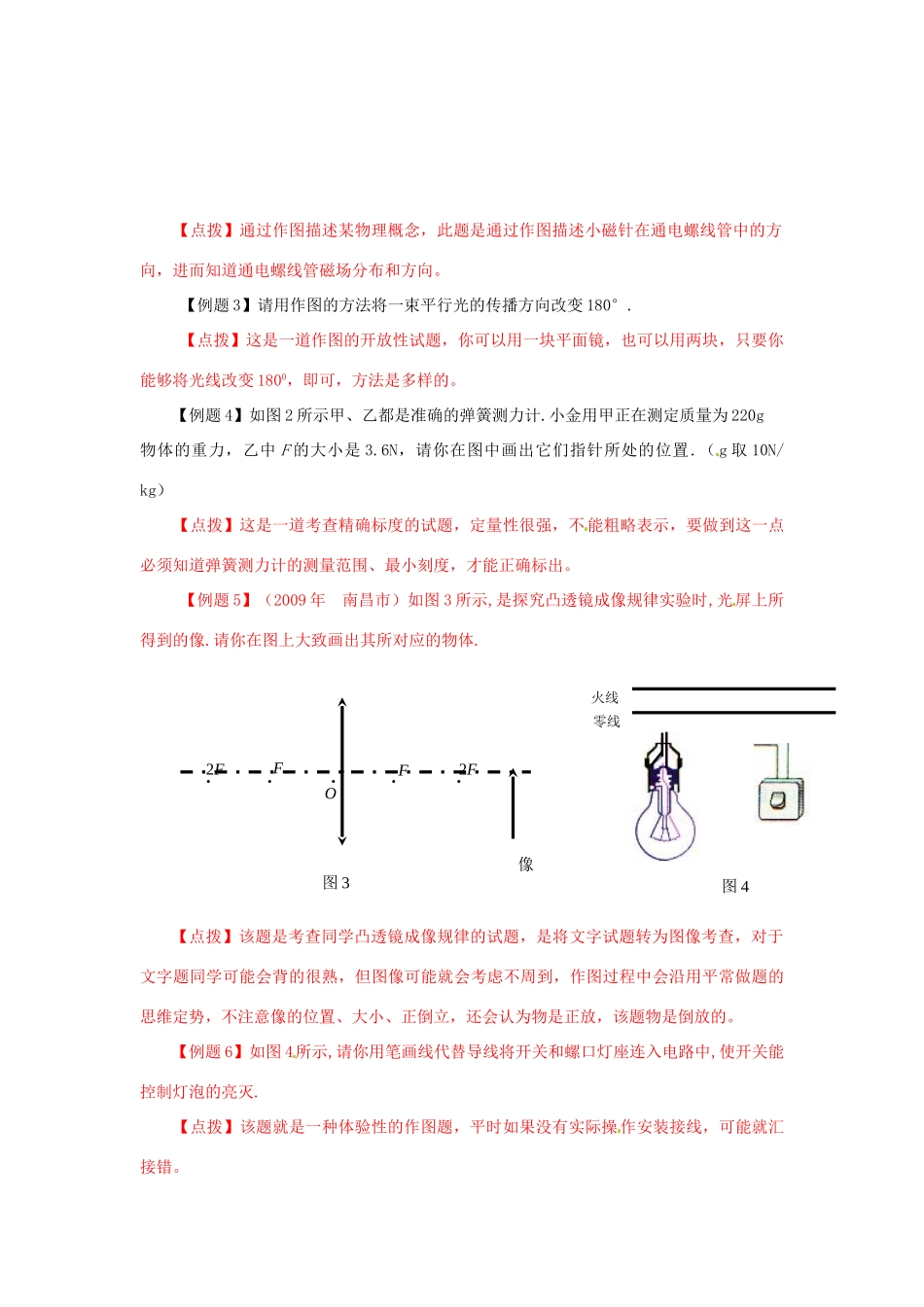

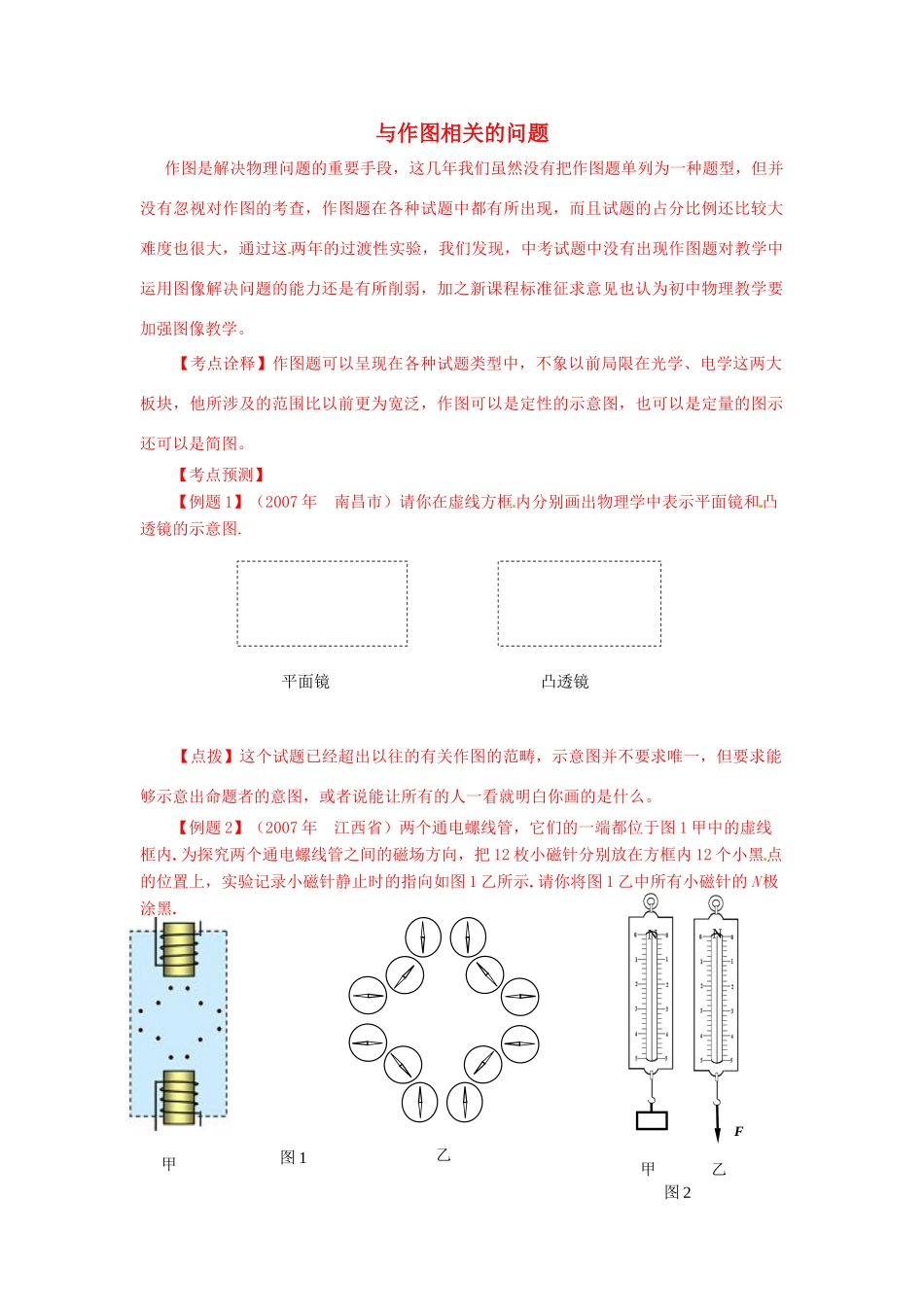

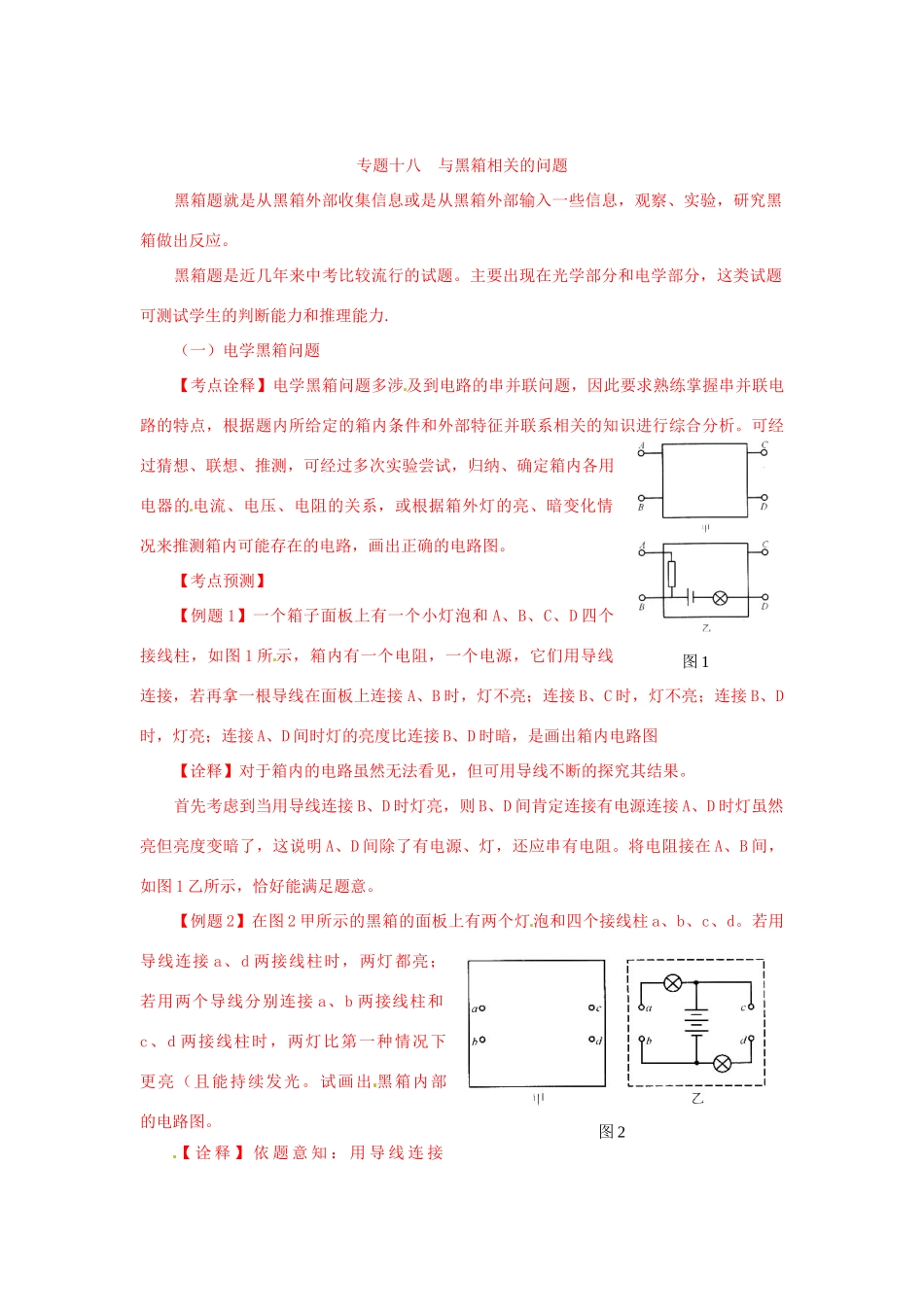

图1甲乙图2FNN甲乙与作图相关的问题作图是解决物理问题的重要手段，这几年我们虽然没有把作图题单列为一种题型，但并没有忽视对作图的考查，作图题在各种试题中都有所出现，而且试题的占分比例还比较大难度也很大，通过这两年的过渡性实验，我们发现，中考试题中没有出现作图题对教学中运用图像解决问题的能力还是有所削弱，加之新课程标准征求意见也认为初中物理教学要加强图像教学。【考点诠释】作图题可以呈现在各种试题类型中，不象以前局限在光学、电学这两大板块，他所涉及的范围比以前更为宽泛，作图可以是定性的示意图，也可以是定量的图示还可以是简图。【考点预测】【例题1】（2007年南昌市）请你在虚线方框内分别画出物理学中表示平面镜和凸透镜的示意图.【点拨】这个试题已经超出以往的有关作图的范畴，示意图并不要求唯一，但要求能够示意出命题者的意图，或者说能让所有的人一看就明白你画的是什么。【例题2】（2007年江西省）两个通电螺线管，它们的一端都位于图1甲中的虚线框内.为探究两个通电螺线管之间的磁场方向，把12枚小磁针分别放在方框内12个小黑点的位置上，实验记录小磁针静止时的指向如图1乙所示.请你将图1乙中所有小磁针的N极涂黑.凸透镜平面镜【点拨】通过作图描述某物理概念，此题是通过作图描述小磁针在通电螺线管中的方向，进而知道通电螺线管磁场分布和方向。【例题3】请用作图的方法将一束平行光的传播方向改变180°.【点拨】这是一道作图的开放性试题，你可以用一块平面镜，也可以用两块，只要你能够将光线改变1800，即可，方法是多样的。【例题4】如图2所示甲、乙都是准确的弹簧测力计.小金用甲正在测定质量为220g物体的重力，乙中F的大小是3.6N，请你在图中画出它们指针所处的位置.（g取10N/kg）【点拨】这是一道考查精确标度的试题，定量性很强，不能粗略表示，要做到这一点必须知道弹簧测力计的测量范围、最小刻度，才能正确标出。【例题5】（2009年南昌市）如图3所示,是探究凸透镜成像规律实验时,光屏上所得到的像.请你在图上大致画出其所对应的物体.【点拨】该题是考查同学凸透镜成像规律的试题，是将文字试题转为图像考查，对于文字题同学可能会背的很熟，但图像可能就会考虑不周到，作图过程中会沿用平常做题的思维定势，不注意像的位置、大小、正倒立，还会认为物是正放，该题物是倒放的。【例题6】如图4所示,请你用笔画线代替导线将开关和螺口灯座连入电路中,使开关能控制灯泡的亮灭.【点拨】该题就是一种体验性的作图题，平时如果没有实际操作安装接线，可能就汇接错。火线零线图4像图3F2FF2FO·····图1图2专题十八与黑箱相关的问题黑箱题就是从黑箱外部收集信息或是从黑箱外部输入一些信息，观察、实验，研究黑箱做出反应。黑箱题是近几年来中考比较流行的试题。主要出现在光学部分和电学部分，这类试题可测试学生的判断能力和推理能力.（一）电学黑箱问题【考点诠释】电学黑箱问题多涉及到电路的串并联问题，因此要求熟练掌握串并联电路的特点，根据题内所给定的箱内条件和外部特征并联系相关的知识进行综合分析。可经过猜想、联想、推测，可经过多次实验尝试，归纳、确定箱内各用电器的电流、电压、电阻的关系，或根据箱外灯的亮、暗变化情况来推测箱内可能存在的电路，画出正确的电路图。【考点预测】【例题1】一个箱子面板上有一个小灯泡和A、B、C、D四个接线柱，如图1所示，箱内有一个电阻，一个电源，它们用导线连接，若再拿一根导线在面板上连接A、B时，灯不亮；连接B、C时，灯不亮；连接B、D时，灯亮；连接A、D间时灯的亮度比连接B、D时暗，是画出箱内电路图【诠释】对于箱内的电路虽然无法看见，但可用导线不断的探究其结果。首先考虑到当用导线连接B、D时灯亮，则B、D间肯定连接有电源连接A、D时灯虽然亮但亮度变暗了，这说明A、D间除了有电源、灯，还应串有电阻。将电阻接在A、B间，如图1乙所示，恰好能满足题意。【例题2】在图2甲所示的黑箱的面板上有两个灯泡和四个接线柱a、b、c、d。若用导线连接a、d两接线柱时，两灯都亮；若用两个导线分别连接a、b两接线柱和c、d两接线柱时，两灯比第一种情况下更亮（且能持续...
