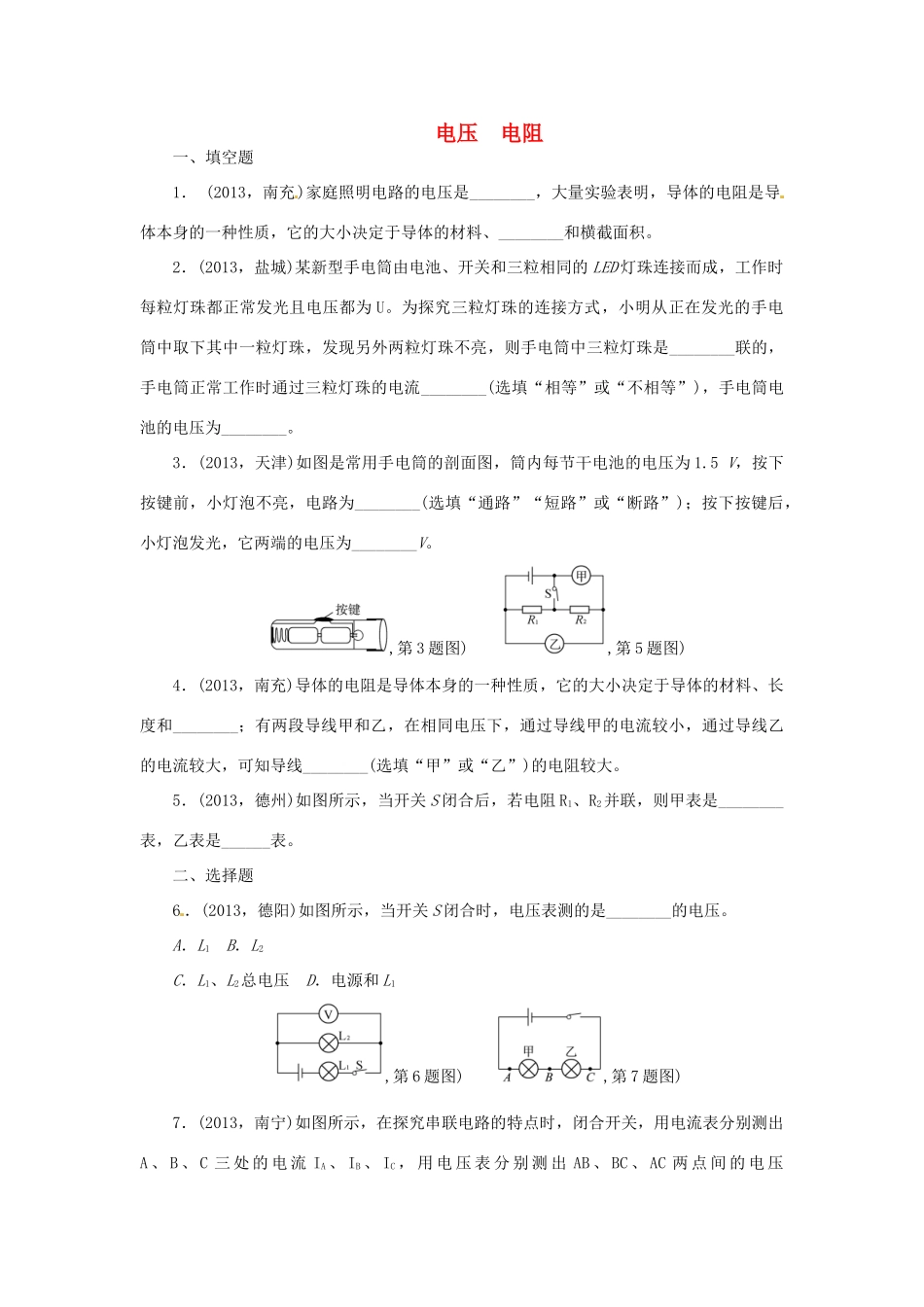

电压电阻一、填空题1．(2013，南充)家庭照明电路的电压是________，大量实验表明，导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、________和横截面积。2．(2013，盐城)某新型手电筒由电池、开关和三粒相同的LED灯珠连接而成，工作时每粒灯珠都正常发光且电压都为U。为探究三粒灯珠的连接方式，小明从正在发光的手电筒中取下其中一粒灯珠，发现另外两粒灯珠不亮，则手电筒中三粒灯珠是________联的，手电筒正常工作时通过三粒灯珠的电流________(选填“相等”或“不相等”)，手电筒电池的电压为________。3．(2013，天津)如图是常用手电筒的剖面图，筒内每节干电池的电压为1.5V，按下按键前，小灯泡不亮，电路为________(选填“通路”“短路”或“断路”)；按下按键后，小灯泡发光，它两端的电压为________V。,第3题图),第5题图)4．(2013，南充)导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和________；有两段导线甲和乙，在相同电压下，通过导线甲的电流较小，通过导线乙的电流较大，可知导线________(选填“甲”或“乙”)的电阻较大。5．(2013，德州)如图所示，当开关S闭合后，若电阻R1、R2并联，则甲表是________表，乙表是______表。二、选择题6．(2013，德阳)如图所示，当开关S闭合时，电压表测的是________的电压。A．L1B．L2C．L1、L2总电压D．电源和L1,第6题图),第7题图)7．(2013，南宁)如图所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A、B、C三处的电流IA、IB、IC，用电压表分别测出AB、BC、AC两点间的电压UAB、UBC、UAC。下列说法正确的是()A．IA＞IB＞ICB．IA＜IB＜ICC．UAB＝UBC＝UACD．UAC＝UAB＋UBC8．(2013，湘西)在“探究串联电路电压关系实验”中，物理实验小组按如图所示的电路测得的示数是3.8V，的示数是2.3V，的示数应为()A．1.5VB．3.8VC．2.3VD．6.1V,第8题图),第9题图)9．(2013，兰州)如图所示，当闭合开关S1和S2时，则()A．灯泡L1亮，L2不亮B．灯泡L2亮，L1不亮C．灯泡L1、L2都不亮D．灯泡L1、L2都亮10．(2012，盐城)如图是学生设计的模拟调光灯电路。闭合开关后，移动回形针，发现灯泡发光，但亮度几乎不变，产生这一现象的原因可能是()A．灯泡被短路B．电源断路C．灯泡的阻值太大D．铅笔芯的总阻值太大,第10题图),第11题图)11．(2013，绵阳)在探究一个用电器中电流随电压变化关系时，李芳连接好的电路如图所示。闭合开关，发现电流表、电压表均有示数，调节滑动变阻器，电流表、电压表示数都不变化。李芳连接的电路有不妥之处，改正的方法是()A．将导线K的a端移至接线柱AB．将导线L的b端移至接线柱BC．将导线L的b端移至接线柱DD．将导线M的c端移至接线柱B12．(2013，梅州)为维护消费者权益，我市某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标定的直径要小引起这种电路不符合规格的主要原因是()A．电线的长度引起电阻偏大B．电线的横截面积引起电阻偏大C．电线的材料引起电阻偏大D．电线的温度引起电阻偏大13．(2013，宜昌)超导现象是指某些物质在温度很低时电阻变为零的现象。如果某种超导材料能应用于实际，最适合用来制作()A．保险丝B．电炉丝C．电动机线圈D．变阻器的电阻丝三、作图与实验题14．(2013，菏泽)如图所示，电源电压为12V，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变亮。15．(2013，兰州)如图所示，AB和CD均为镍铬合金线。闭合开关后，通过观察________，可以比较出合金线电阻的大小，这种研究方法叫________(选填“等效替代法”或“转换法”)。这个实验装置是研究电阻大小与导体________的关系。16．(2013，上海)在如图所示的电路中添加一根完好的导线，连接A、B、C、D四点中的两点。(1)为避免实验中电源短路，导线不能连接________两点。(2)在避免电源短路的情况下，若导线连接的是________两点，则闭合开关S前后，电路中一个电表的示数始终为零。17．(2013，湛江)小明同学对串联电路电压规律进行了探究。【猜想与假设】串联电路总电压等于各用电器...
