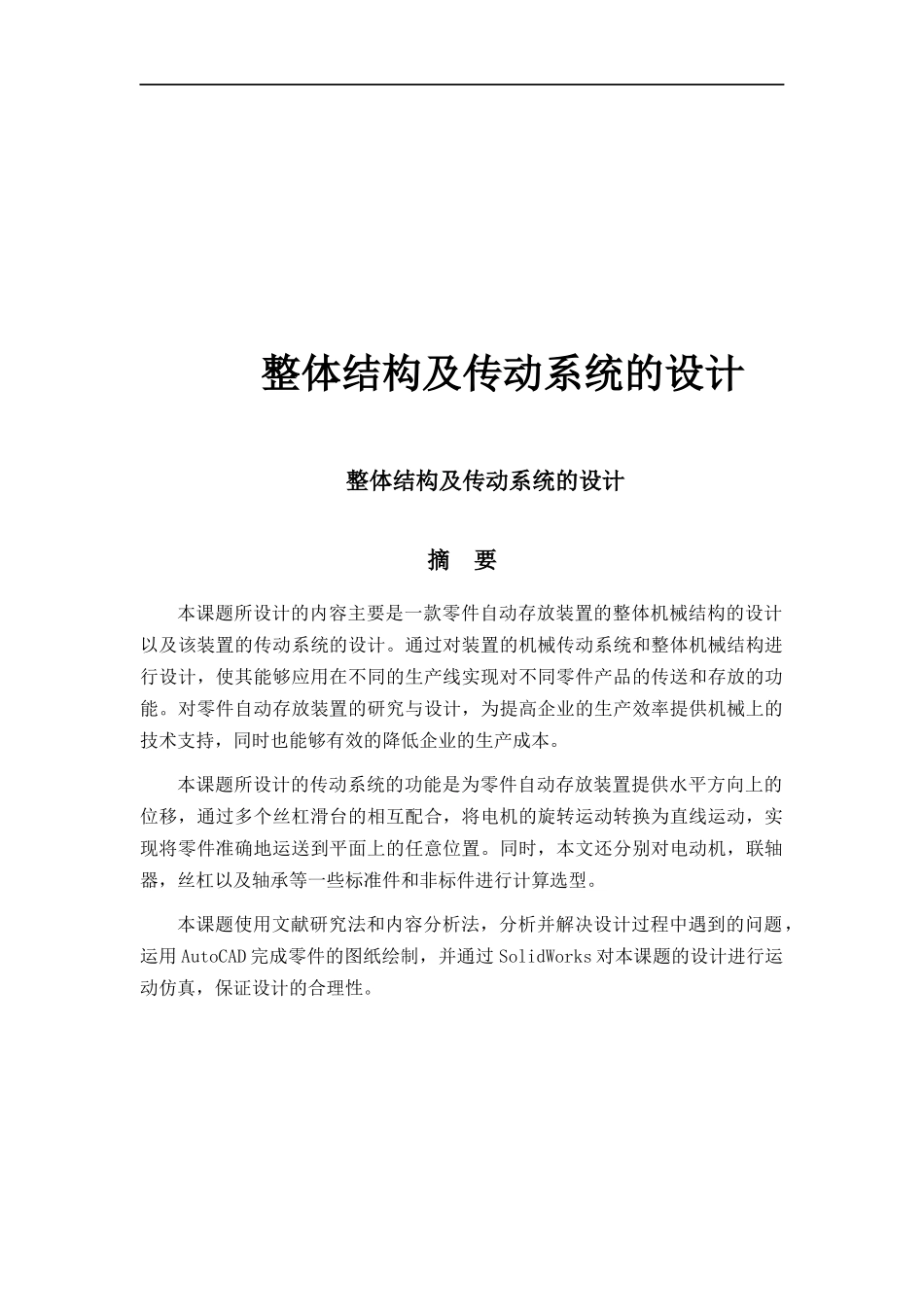

整体结构及传动系统的设计整体结构及传动系统的设计摘要本课题所设计的内容主要是一款零件自动存放装置的整体机械结构的设计以及该装置的传动系统的设计。通过对装置的机械传动系统和整体机械结构进行设计，使其能够应用在不同的生产线实现对不同零件产品的传送和存放的功能。对零件自动存放装置的研究与设计，为提高企业的生产效率提供机械上的技术支持，同时也能够有效的降低企业的生产成本。本课题所设计的传动系统的功能是为零件自动存放装置提供水平方向上的位移，通过多个丝杠滑台的相互配合，将电机的旋转运动转换为直线运动，实现将零件准确地运送到平面上的任意位置。同时，本文还分别对电动机，联轴器，丝杠以及轴承等一些标准件和非标件进行计算选型。本课题使用文献研究法和内容分析法，分析并解决设计过程中遇到的问题，运用AutoCAD完成零件的图纸绘制，并通过SolidWorks对本课题的设计进行运动仿真，保证设计的合理性。关键词：零件自动存放装置传动系统设计整体结构设计OverallstructureandtransmissionsystemdesignAbstractThecontentofthissubjectismainlythedesignofthewholemechanicalstructureofapartautomaticstoragedeviceandthedesignofthetransmissionsystemofthedevice.Throughthedesignofthemechanicaltransmissionsystemandthewholemechanicalstructureofthedevice,itcanbeappliedindifferentproductionlinestorealizethetransmissionandstorageofdifferentparts.Thefunctionofthetransmissionsystemdesignedinthissubjectistoprovidehorizontaldisplacementfortheautomaticstoragedeviceofparts.Atthesametime,thisarticlealsocalculatesandselectssomestandardpartsandnon-standardpartssuchasmotors,couplings,screwsandbearings。Thistopicusestheliteratureresearchmethodandcontentanalysismethodtoanalyzeandsolvetheproblemsencounteredinthedesignprocess,usesAutoCADtocompletethedrawingoftheparts,andusesSolidWorkstoperformmotionsimulationonthedesignofthistopictoensuretherationalityofthedesign。Keywords:Automaticpartsstoragedevice；Transmissionsystemdesign；Overallstructuraldesign目录摘要...........................................................................................................IABSTRACT...................................................................................................II一、绪论........................................................................................................11．1研究背景.................................................................................................11．2国内外现状.............................................................................................11．3课题的研究目标及意义..............................................................................2二、设计内容和方案...........................................................................................32.1设计内容...................................................................................................32.2传动系统的设计方案...................................................................................32.3整体结构的设计方案...................................................................................4三、螺旋传动的设计与计算...................................................................................53．1原始数据.................................................................................................53．2丝杆的设计与校核....................................................................................6四、整体机构的设计与计算.................................................................................114.1材料...
