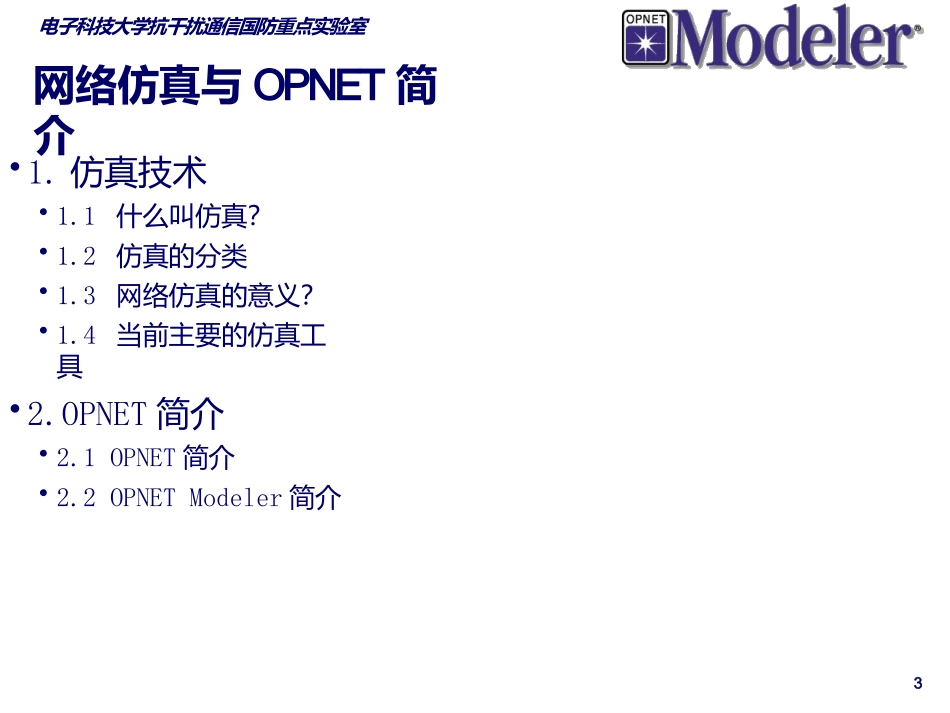

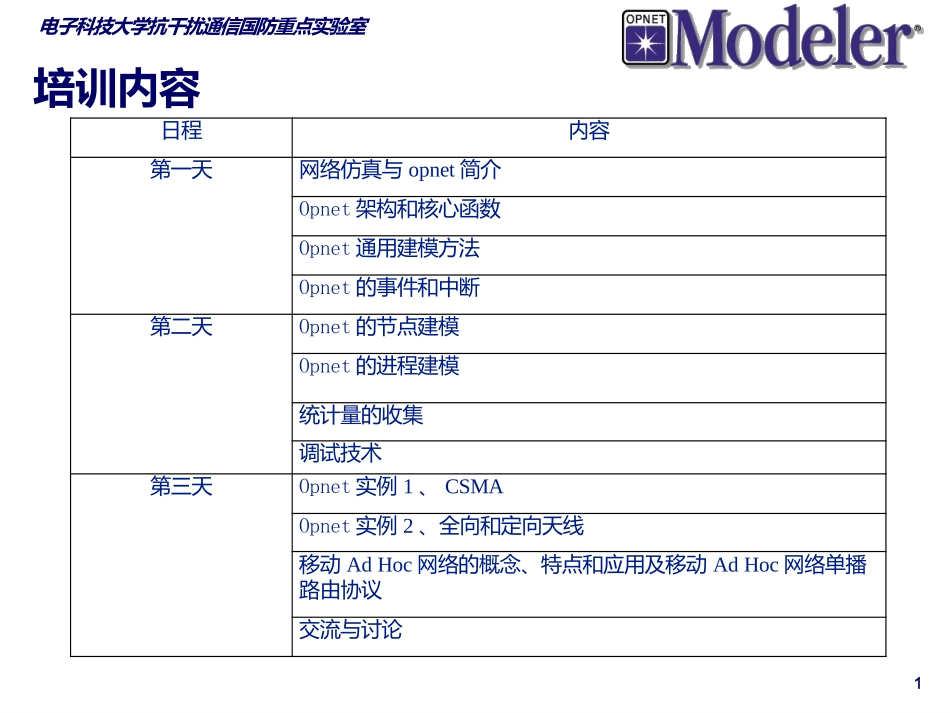

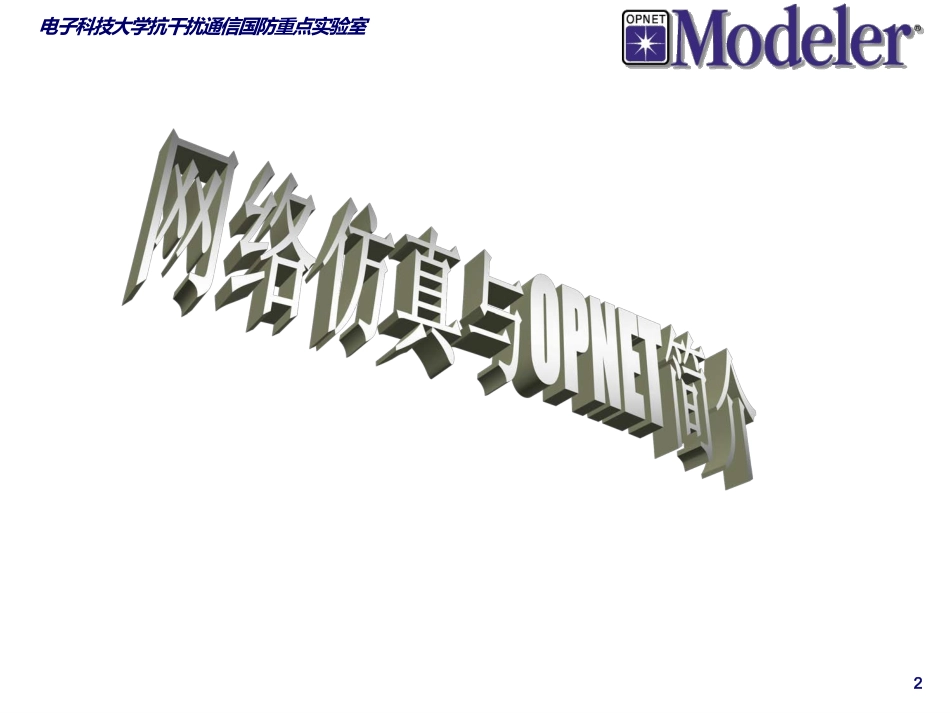

电子科技大学抗干扰通信国防重点实验室培训内容1日程内容第一天网络仿真与opnet简介Opnet架构和核心函数Opnet通用建模方法Opnet的事件和中断第二天Opnet的节点建模Opnet的进程建模统计量的收集调试技术第三天Opnet实例1、CSMAOpnet实例2、全向和定向天线移动AdHoc网络的概念、特点和应用及移动AdHoc网络单播路由协议交流与讨论电子科技大学抗干扰通信国防重点实验室2电子科技大学抗干扰通信国防重点实验室网络仿真与OPNET简介3•1.仿真技术•1.1什么叫仿真？•1.2仿真的分类•1.3网络仿真的意义？•1.4当前主要的仿真工具•2.OPNET简介•2.1OPNET简介•2.2OPNETModeler简介电子科技大学抗干扰通信国防重点实验室1.1什么叫仿真(Simulation)？4•创建协议和设备模型的环境。•展示及预测网络性能的环境。•包含上百个预建模块，用于研究网络在不同规模、技术以及应用条件下性能变化的环境。•仿真就是采用模型来再现真实情况。模型是系统、过程或现象的物理的、数学的或其他逻辑的表达。电子科技大学抗干扰通信国防重点实验室1.2仿真的分类5•跟据被仿真对象性质划分：•连续系统仿真（ContinuousSystemSimulation）•离散事件系统仿真（DiscreteEventsSystemSimulation）•根据功能用途划分：•工程仿真（EngineeringSimulation）•训练仿真（TrainingSimulation）•教育仿真（EducationSimulation）•根据虚实结合程度来划分：•结构仿真（ConstructiveSimulation）•虚拟仿真（VirtualSimulation）•实况仿真（LiveSimulation）电子科技大学抗干扰通信国防重点实验室1.3网络仿真的意义6•网络仿真的产生背景：•随着网络结构和规模越来越复杂化以及网络的应用越来越多样化，单纯地依靠经验进行网络的规划和设计、网络设备的研发以及网络协议的开发，已经不能适应网络的发展，因而急需一种科学的手段来反映和预测网络的性能，网络仿真技术应运而生。•网络仿真的意义:•有效提高网络规划和设计的可靠性和准确性，明显地降低网络投资风险，较少不必要的投资浪费。电子科技大学抗干扰通信国防重点实验室1.4当前的主要网络仿真工具－MATLAB7•MATLAB的主要功能：•数值计算功能•符号计算功能•数据分析和可视化功能•文字处理功能•SIMULINK动态仿真功能•SIMULINK是MATLAB为模拟动态系统而提供的一个交互式程序，SIMULINK允许用户在屏幕上绘制框图来模拟一个系统,并能够动态的控制该系统。SIMULINK能够处理线性，非线性，连续，离散等多种系统。电子科技大学抗干扰通信国防重点实验室1.4当前的主要网络仿真工具－NS8•NS(NetworkSimulator)•NS是一个由Berkeley、MIT开发的开源网络仿真软件。可以对无线、有线网、卫星网，局域网和广域网等不同的网络形式进行仿真。它目前可以支持TCP，UDP协议，支持FTP，Telnet，Web,，CBRandVBR等高层业务；对无线网络，支持DSR、AODV、DSDV等协议。•OPNET•本次培训的主角。电子科技大学抗干扰通信国防重点实验室2OPNET简介9•2.1OPNET历史和现状•OPNET公司起源于MIT（麻省理工学院），成立于1986年。1987年OPNET公司发布了其第一个商业化的网络性能仿真软件，提供了具有重要意义的网络性能优化工具，使得具有预测性得网络性能管理和仿真成为可能。OPNET公司目前为Nasdaq上市公司，代号为OPNT，2002年被福布斯评为全美最佳200中小型企业。OPNET公司最初只有一种产品OPNETModeler，到目前已经拥有Modeler、ITGuru、SPGuru、WDMGuru、ODK等一系列产品。•对于网络的设计和管理，一般分为3个阶段：第1阶段为设计阶段，包括网络拓扑结构的设计，协议的设计和配置以及网络中设备的设计和选择；第2阶段为发布阶段，设计出的网络能够具有一定性能，如吞吐率、响应时间等等；第3阶段为实际运营中的故障诊断、排错和升级优化。而OPNET公司的整个产品线正好能面向网络研发的不同阶段，即可以作网络的设计，也可以作为发布网络性能的依据，还可以作为已投入运营的网络的优化和故障诊断工具。OPNET公司也是当前业界智能化网络管理分析解决方案的主要提供商。电子科技大学抗干扰通信国防重点实验室2.2OPNET产品介绍（1）10•OPNET公司的第一个商用化产品为Mo...
