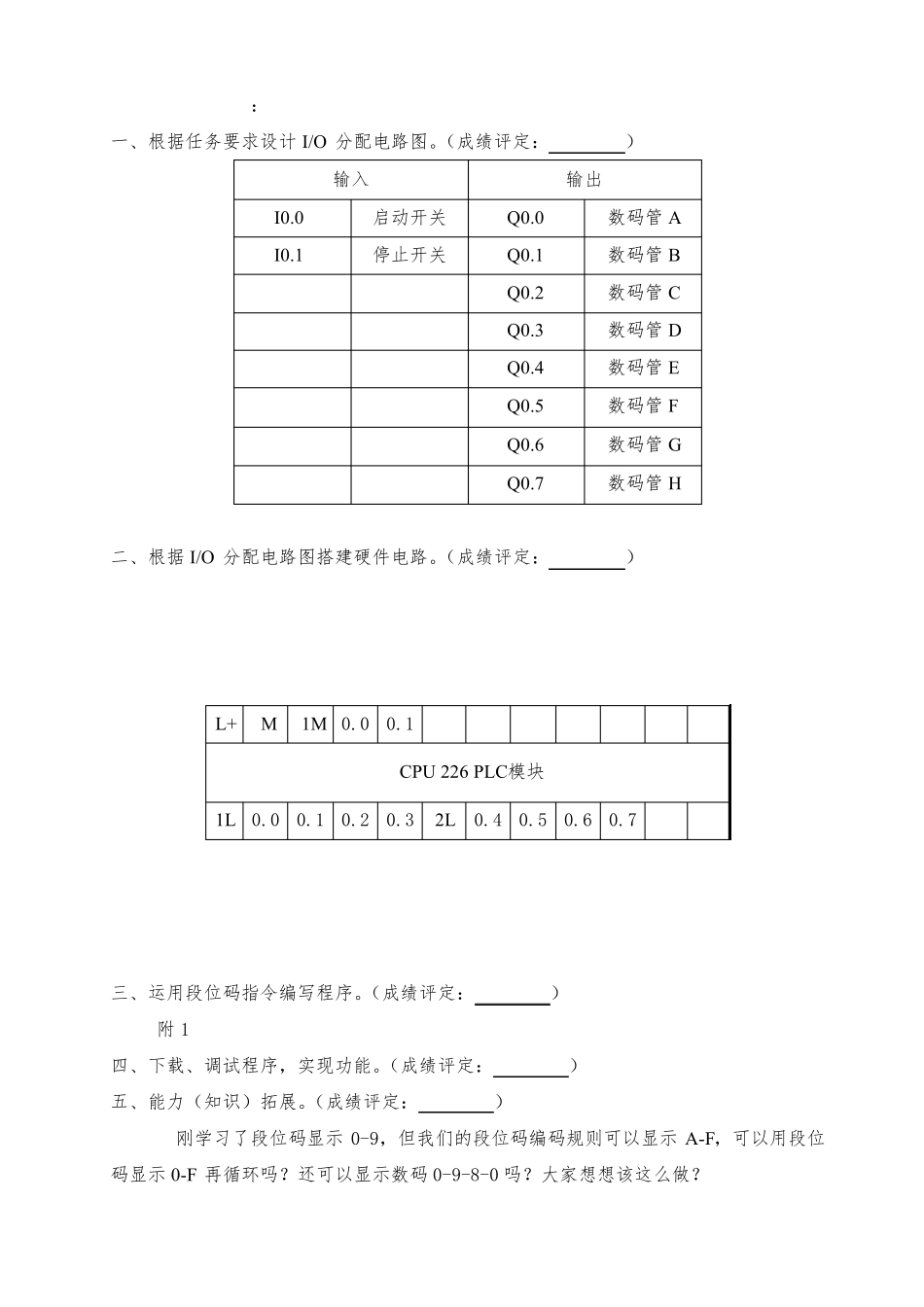

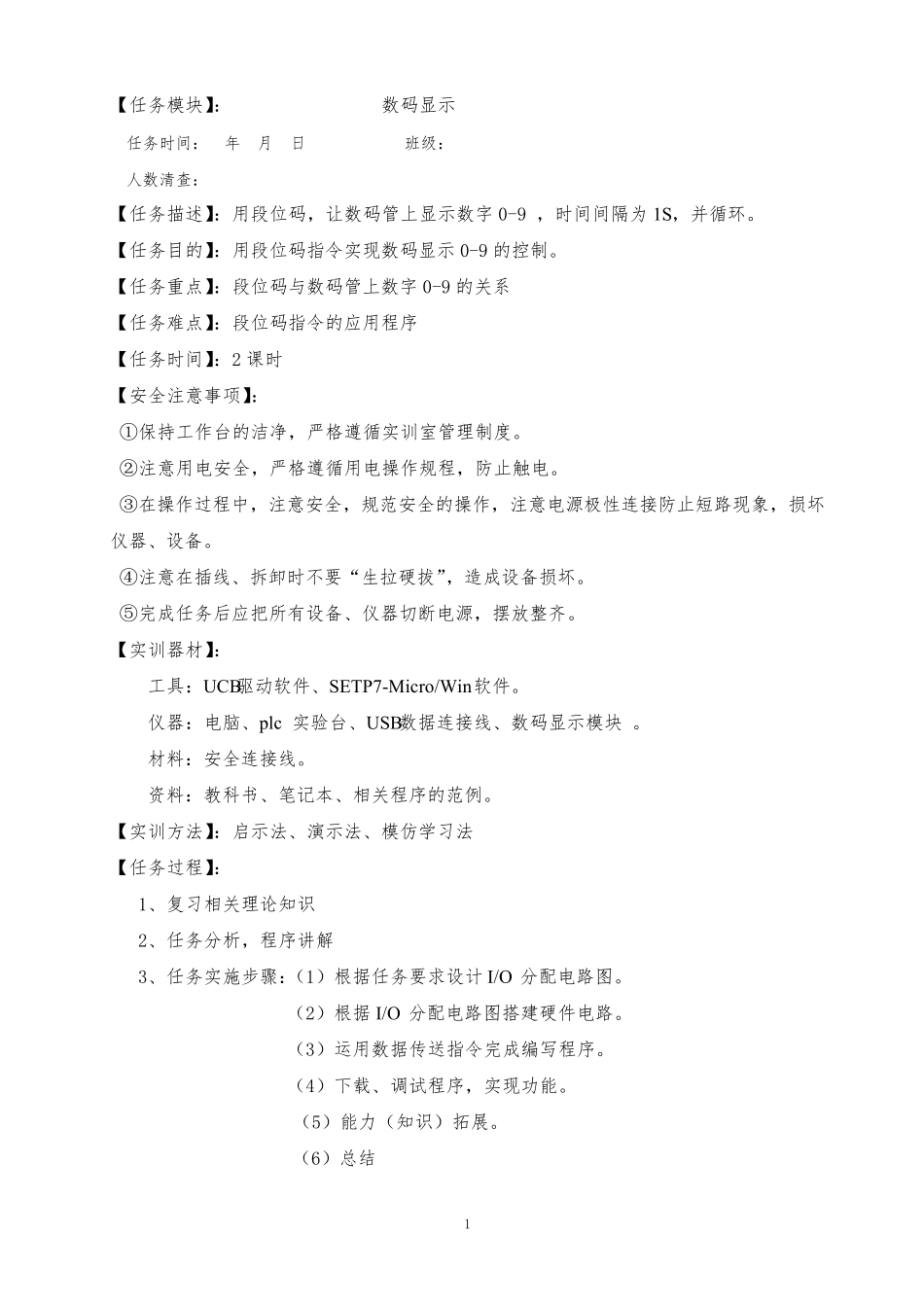

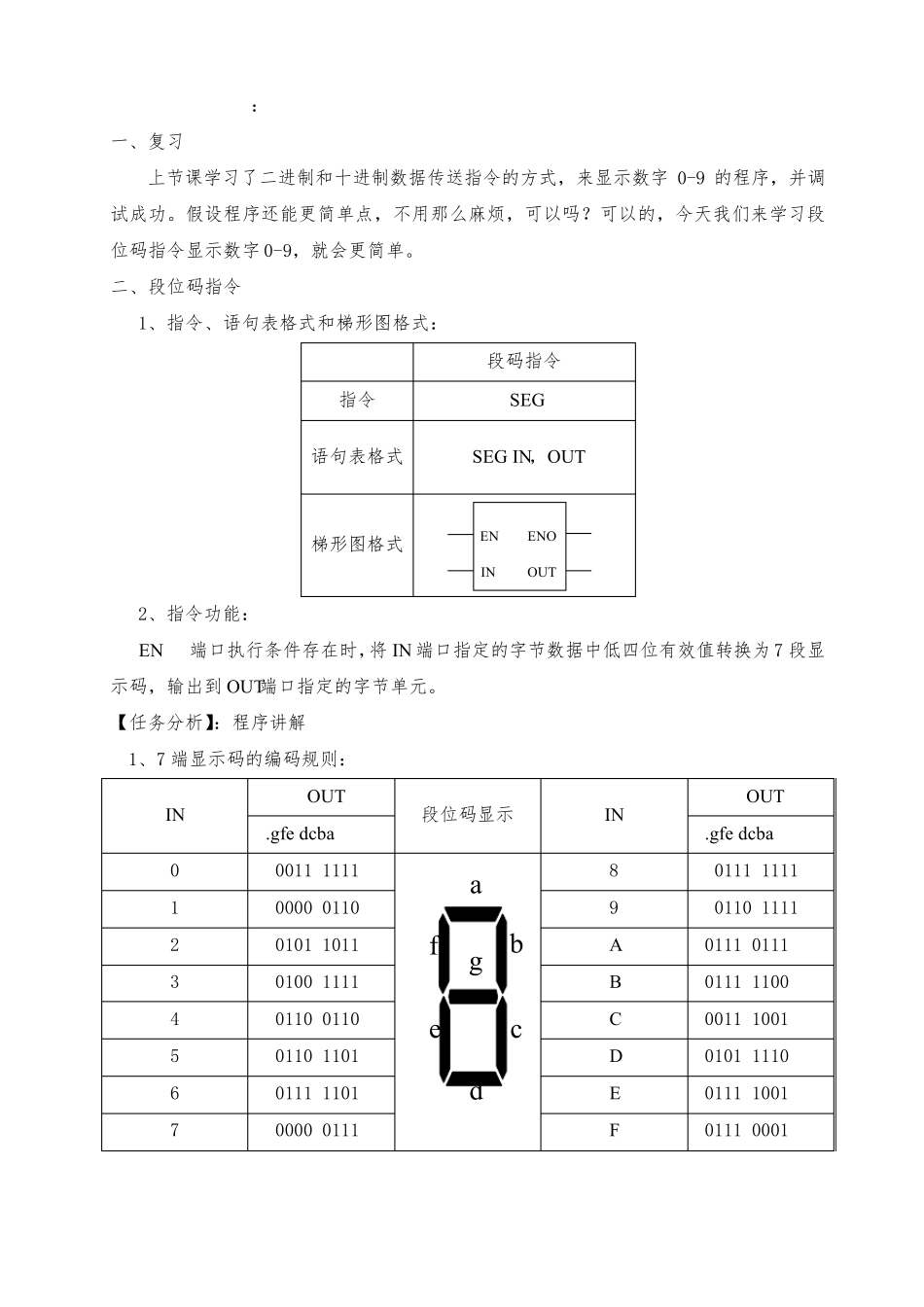

1【任务模块】：数码显示任务时间：年月日班级：人数清查：【任务描述】：用段位码，让数码管上显示数字0-9，时间间隔为1S，并循环。【任务目的】：用段位码指令实现数码显示0-9的控制。【任务重点】：段位码与数码管上数字0-9的关系【任务难点】：段位码指令的应用程序【任务时间】：2课时【安全注意事项】：①保持工作台的洁净，严格遵循实训室管理制度。②注意用电安全，严格遵循用电操作规程，防止触电。③在操作过程中，注意安全，规范安全的操作，注意电源极性连接防止短路现象，损坏仪器、设备。④注意在插线、拆卸时不要“生拉硬拔”，造成设备损坏。⑤完成任务后应把所有设备、仪器切断电源，摆放整齐。【实训器材】：工具：UCB驱动软件、SETP7-Micro/Win软件。仪器：电脑、plc实验台、USB数据连接线、数码显示模块。材料：安全连接线。资料：教科书、笔记本、相关程序的范例。【实训方法】：启示法、演示法、模仿学习法【任务过程】：1、复习相关理论知识2、任务分析，程序讲解3、任务实施步骤：（1）根据任务要求设计I/O分配电路图。（2）根据I/O分配电路图搭建硬件电路。（3）运用数据传送指令完成编写程序。（4）下载、调试程序，实现功能。（5）能力（知识）拓展。（6）总结：一、复习上节课学习了二进制和十进制数据传送指令的方式，来显示数字0-9的程序，并调试成功。假设程序还能更简单点，不用那么麻烦，可以吗？可以的，今天我们来学习段位码指令显示数字0-9，就会更简单。二、段位码指令1、指令、语句表格式和梯形图格式：段码指令指令SEG语句表格式SEGIN，OUT梯形图格式2、指令功能：EN端口执行条件存在时，将IN端口指定的字节数据中低四位有效值转换为7段显示码，输出到OUT端口指定的字节单元。【任务分析】：程序讲解1、7端显示码的编码规则：INOUT段位码显示INOUT.gfedcba.gfedcba000111111801111111100000110901101111201011011A01110111301001111B01111100401100110C00111001501101101D01011110601111101E01111001700000111F01110001ENINENOOUTabcdefg：一、根据任务要求设计I/O分配电路图。（成绩评定：）输入输出I0.0启动开关Q0.0数码管AI0.1停止开关Q0.1数码管BQ0.2数码管CQ0.3数码管DQ0.4数码管EQ0.5数码管FQ0.6数码管GQ0.7数码管H二、根据I/O分配电路图搭建硬件电路。（成绩评定：）三、运用段位码指令编写程序。（成绩评定：）附1四、下载、调试程序，实现功能。（成绩评定：）五、能力（知识）拓展。（成绩评定：）刚学习了段位码显示0-9，但我们的段位码编码规则可以显示A-F，可以用段位码显示0-F再循环吗？还可以显示数码0-9-8-0吗？大家想想该这么做？L+M1M0.00.1CPU226PLC模块1L0.00.10.20.32L0.40.50.60.70-F并循环程序：附22、用段位码指令在数码管上显示0-9-8-0的程序并循环：附3六、总结：七、完善笔记本记录，交作业：段位码显示0-9的循坏程序：段位码显示0-F的循坏程序：段位码显示0-9-0的循坏程序网络1、网络2同上面一样网络4到网络12同第一个程序一样
