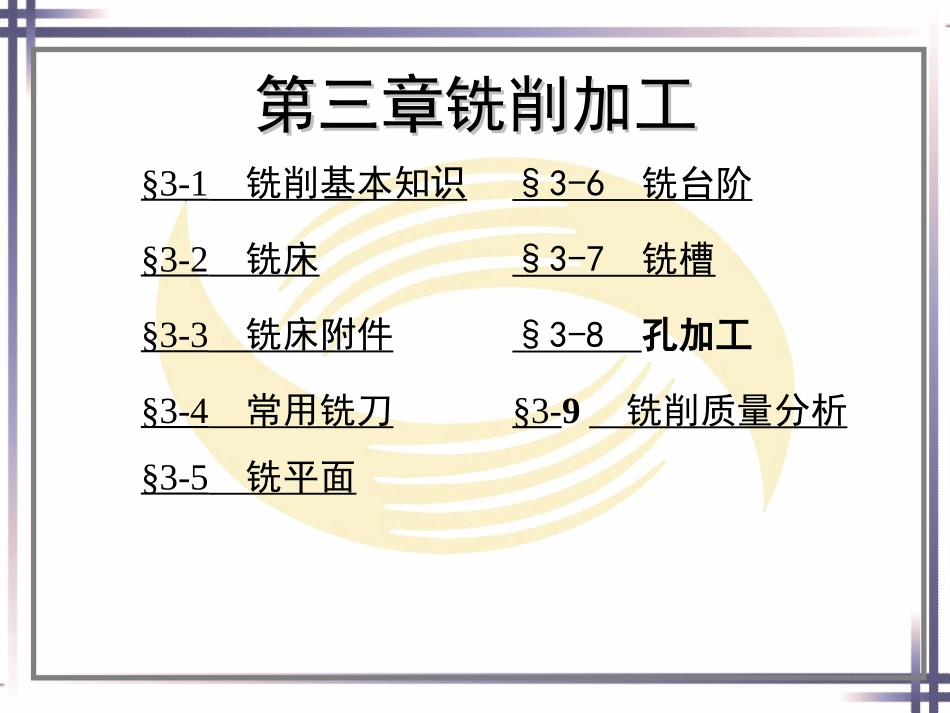

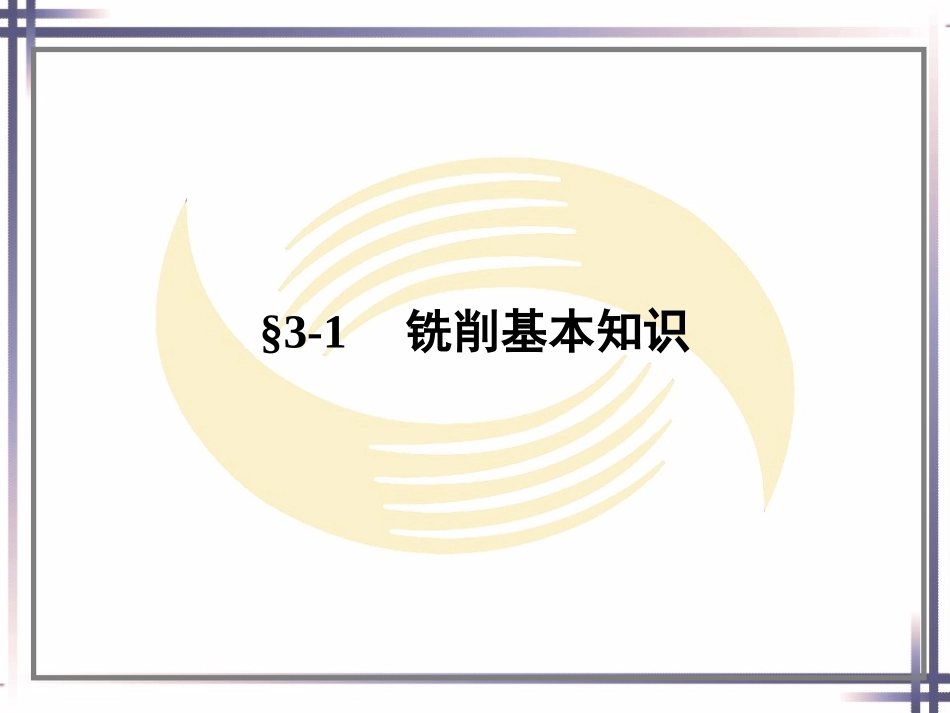

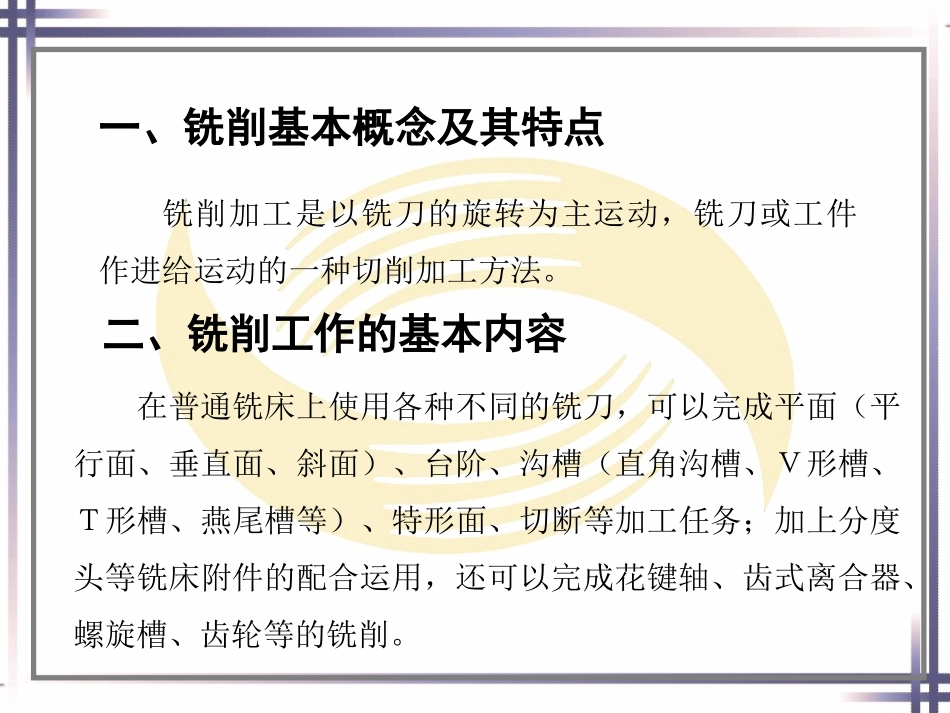

第三章铣削加工第三章铣削加工§3-1铣削基本知识§3-2铣床§3-3铣床附件§3-4常用铣刀§3-5铣平面§3-6铣台阶§3-7铣槽§3-8孔加工§3-9铣削质量分析§3-1铣削基本知识铣削加工是以铣刀的旋转为主运动，铣刀或工件作进给运动的一种切削加工方法。一、铣削基本概念及其特点二、铣削工作的基本内容在普通铣床上使用各种不同的铣刀，可以完成平面（平行面、垂直面、斜面）、台阶、沟槽（直角沟槽、Ｖ形槽、Ｔ形槽、燕尾槽等）、特形面、切断等加工任务；加上分度头等铣床附件的配合运用，还可以完成花键轴、齿式离合器、螺旋槽、齿轮等的铣削。普通铣床的主要工作内容三、铣削运动和铣削用量1.铣削的基本运动2.铣削用量铣削速度与铣刀直径、铣刀转速有关计算公式为：式中Vc——铣削速度，m/min；d——铣刀直径，mm；n——铣刀或铣床主轴转速，r/min；铣削时，根据工件的材料、铣刀切削部分材料、加工阶段的性质等因素确定铣削速度，然后根据所用铣刀的规格（直径），按式计算并确定铣床主轴的转速。四、铣削的方法1.周铣、端铣和混合铣（1）周边铣削周铣（2）端面铣削端铣（3）周边—端面铣削周边—端面铣削在立式铣床上进行加工时不同的铣削方法2.顺铣和逆铣顺铣与逆铣ａ）顺铣ｂ）逆铣（1）周铣时的顺铣与逆铣周铣时的切削力对工作台的影响ａ）顺铣ｂ）逆铣3.对称铣和不对称铣１）对称铣削2）非对称铣削非对称铣削ａ）非对称顺铣ｂ）非对称逆铣§3-2铣床1.铣床的型号（1）铣床的类代号。铣床的类代号是“Ｘ”，读作“铣”。所以当看到在机床的标牌上第一位（或第二位）字母标有“Ｘ”时，即可知道该机床为铣床。（2）铣床的通用特性代号。在得知铣床类代号后，可通过通用特性代号来了解该铣床的通用特性及结构上的特点。通用特性代号有着统一固定的含义。一、铣床的型号和种类（3）铣床的组、系代号。铣床分为１０个组，每组又分为１０个系（系列）。铣床的通用特性代号铣床的组代号（4）铣床的主参数。铣床型号中的主参数通常用工作台面宽度的折算值表示，折算值大于１时取整数，前面不加“０”；当折算值小于１时，则取小数点后第一位数，并在前面加“０”。常用铣床的组、系划分及主参数2.铣床的种类（1）升降台式铣床1）卧式铣床2）立式铣床X6132型卧式铣床外形图（2）工作台不升降铣床（3）龙门铣床立式铣床ａ）立铣头与床身一体ｂ）由立铣头与床身两部分组成工作台不升降铣床龙门铣床１—立柱２—横梁３—铣削头４—工作台二、铣床的主要部件X6132型铣床主要部件的功用X6132型卧式万能升降台铣床在结构上还具有下列特点：１．机床工作台的机动进给操纵手柄，操纵时所指示的方向，就是工作台进给运动的方向，操作时不易产生错误。２．机床的前面和左侧，各有一组按钮和手柄的复式操作装置，便于操作者在不同位置上进行操作。３．机床采用速度预选机构来改变主轴转速和工作台的进给速度，使操作简便明确。４．机床工作台的纵向传动丝杠上，有双螺母间隙调整机构，所以机床既可进行逆铣，又能进行顺铣。５．机床工作台可以在水平面内作±45°范围内偏转，因而可进行各种螺旋槽的铣削。６．机床采用转速控制继电器（或电磁离合器）进行制动，能使主轴迅速停止回转。７．机床工作台有快速进给运动装置，用按钮操纵，方便省时。§3-3铣床附件1.机床用平口虎钳一、铣床附件机床用平口虎钳2.压板常见的压板和搭压板的方法ａ）压板ｂ）搭压板的方法3.万能分度头万能分度头（1）万能分度头的规格和功用1）规格。2）功用。（2）万能分度头的结构和传动系统1）万能分度头的结构FW250型万能分度头的外形和组成１—基座２—分度盘３—分度叉４—侧轴５—蜗杆脱落手柄６—主轴锁紧手柄７—回转体８—主轴９—刻度盘１０—分度手柄11—定位插销2）万能分度头的传动系统。分度时，从分度盘定位孔中拔出定位插销，转动分度手柄，手柄轴随着一起转动，通过一对齿数相同（即传动比为１∶１）的直齿圆柱齿轮，以及传动比为４０∶１的蜗杆蜗轮副，使分度头主轴带动工件转动实现分度。分度盘孔圈的孔数FW250型万能分度头的传动系统１—主轴２—刻度盘３—蜗杆脱落手柄４—主轴锁紧手柄５—侧轴６—分...
