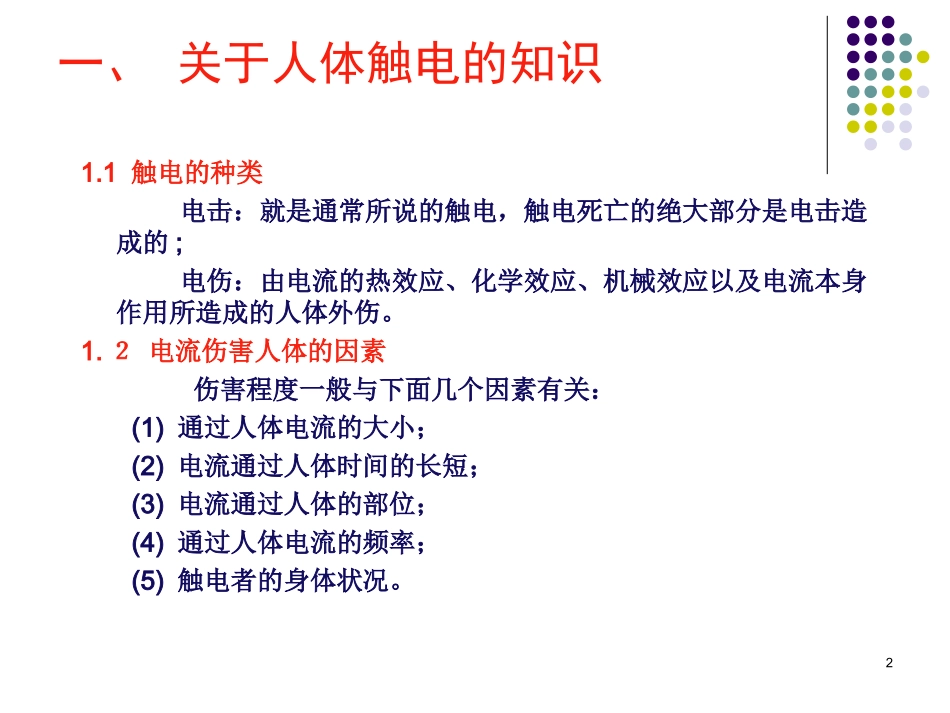

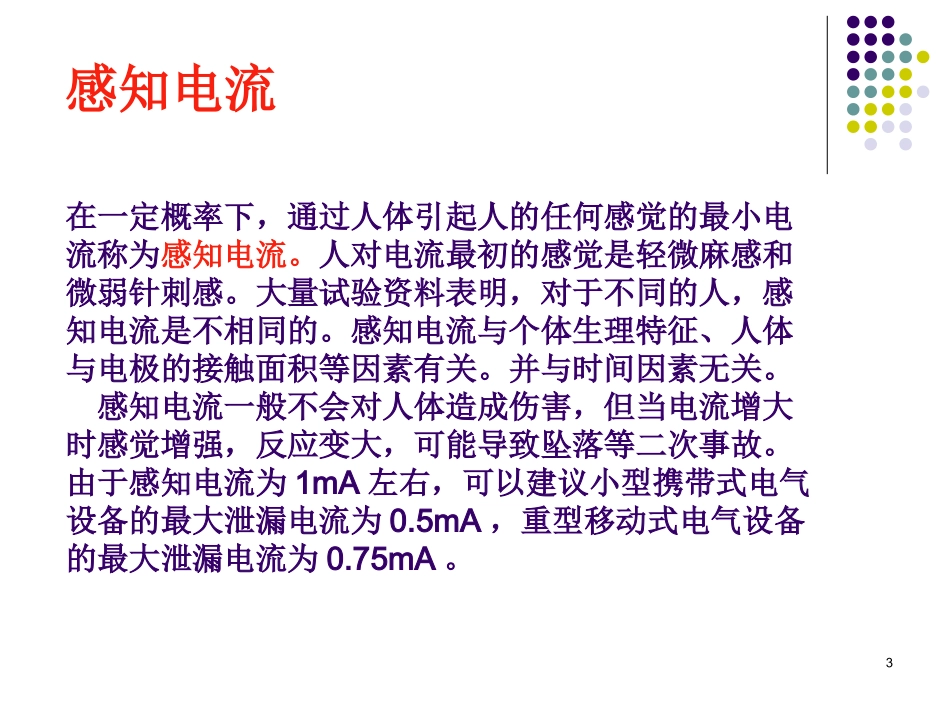

第一讲安全用电常识第一讲安全用电常识本讲以安全用电为重点，介绍人体触电的有关知识、安全用电的方法和安全用具、触电的原因及预防措施、触电急救的方法、电气防火、防爆、防雷常识等内容。关注安全珍爱生命1一、关于人体触电的知识1.1触电的种类电击：就是通常所说的触电，触电死亡的绝大部分是电击造成的;电伤：由电流的热效应、化学效应、机械效应以及电流本身作用所造成的人体外伤。1.２电流伤害人体的因素伤害程度一般与下面几个因素有关：(1)通过人体电流的大小；(2)电流通过人体时间的长短；(3)电流通过人体的部位；(4)通过人体电流的频率；(5)触电者的身体状况。2感知电流在一定概率下，通过人体引起人的任何感觉的最小电流称为感知电流。人对电流最初的感觉是轻微麻感和微弱针刺感。大量试验资料表明，对于不同的人，感知电流是不相同的。感知电流与个体生理特征、人体与电极的接触面积等因素有关。并与时间因素无关。感知电流一般不会对人体造成伤害，但当电流增大时感觉增强，反应变大，可能导致坠落等二次事故。由于感知电流为1mA左右，可以建议小型携带式电气设备的最大泄漏电流为0.5mA，重型移动式电气设备的最大泄漏电流为0.75mA。3通过人体的电流超过感知电流时，肌肉收缩增加，刺痛感觉增强，感觉部位扩展，至电流增大到一定程度，触电者将因肌肉收缩、产生痉挛而紧抓带电体，不能自行摆脱电极。人触电后能自行摆脱电极的最大电流称为摆脱电流。对于不同的人，摆脱电流值也不相同。摆脱电流值与个体生理特征、电极形状、电极尺寸等因素有关。摆脱电流是人体可以忍受而一般不致造成不良后果的电流，电流超过摆脱电流以后，触电者会感到异常痛苦、恐慌和难以忍受；如时间过长、则可能造成昏迷、窒息、甚至死亡。当触电电流略大于摆脱电流，触电者中枢神经麻痹及呼吸停止时，立即切断电源，即可恢复呼吸并无不良影响。摆脱电源的能力是随着触电时间的延长而减弱的。这就是，一旦触电者不能摆脱电源时，后果将是十分严重的摆脱电流4电流通过人体脑部和心脏时最危险；40Hz∽60HZ交流电对人危害最大.以工频电流为例,当1毫安左右的电流通过人体时，会产生麻刺等不舒服的感觉；10∽30毫安的电流通过人体，会产生麻痹、剧痛、痉挛、血压升高、呼吸困难等症状，但通常不致有生命危险；电流达到50毫安以上，就会引起心室颤动而有生命危险；100毫安以上的电流，足以致人于死地。通过人体电流的大小与触电电压和人体电阻有关。人体皮肤的阻抗，对于约为几十伏的接触电压，大致与频率成反比的下降，比如500Hz时的皮肤阻抗仅为50Hz时的十分之一，甚至忽略不计。51．3触电的方式1．单相触电在低压电力系统中，若人站在地上接触到一根火线，即为单相触电或称单线触电，如图1．1所示。人体接触漏电的设备外壳，也属于单相触电。2.两相触电人体不同部位同时接触两相电源带电体而引起的触电叫两相触电，如图1．2所示。6单相触电和两相触电图1．1单相触电图1．2两相触电73.接触电压、跨步电压触电当外壳接地的电气设备绝缘损坏而使外壳带电，或导线断落发生单相接地故障时，电流由设备外壳经接地线、接地体（或由断落导线经接地点）流入大地，向四周扩散，在导线接地点及周围形成强电场。人离中心区域越近，跨步电压也越大，单脚跳跃或滚动迅速远离故障区域，处在电场中的所有金属器件都将带电。接触电压:人站在地上触及设备外壳，所承受的电压。跨步电压:人站立在设备附近地面上，两脚之间所承受的电压。如图1．3所示。图1．3接触电压和跨步电压触电82．1安全电压不带任何防护设备，对人体各部分组织均不造成伤害的电压值，称为安全电压。世界各国对于安全电压的规定：有50伏、40伏、36伏、25伏、24伏等，其中以50伏、25伏居多。国际电工委员会（IEC）规定安全电压限定值为50伏.我国规定12伏、24伏、36伏三个电压等级为安全电压级别.在湿度大、狭窄、行动不便、周围有大面积接地导体的场所（如金属容器内、矿井内、隧道内等）使用的手提照明，应采用12伏安全电压。凡手提照明器具，在危险环境、特别危险环境的局部照明灯，高度不足2.5米的一般照明灯，携带式电动工具等，若无...
