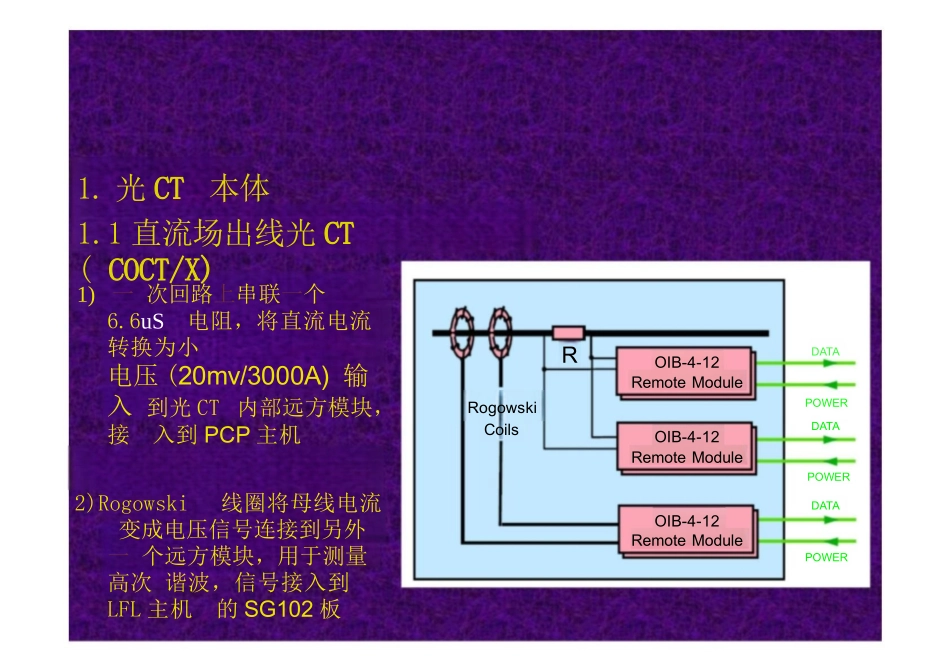

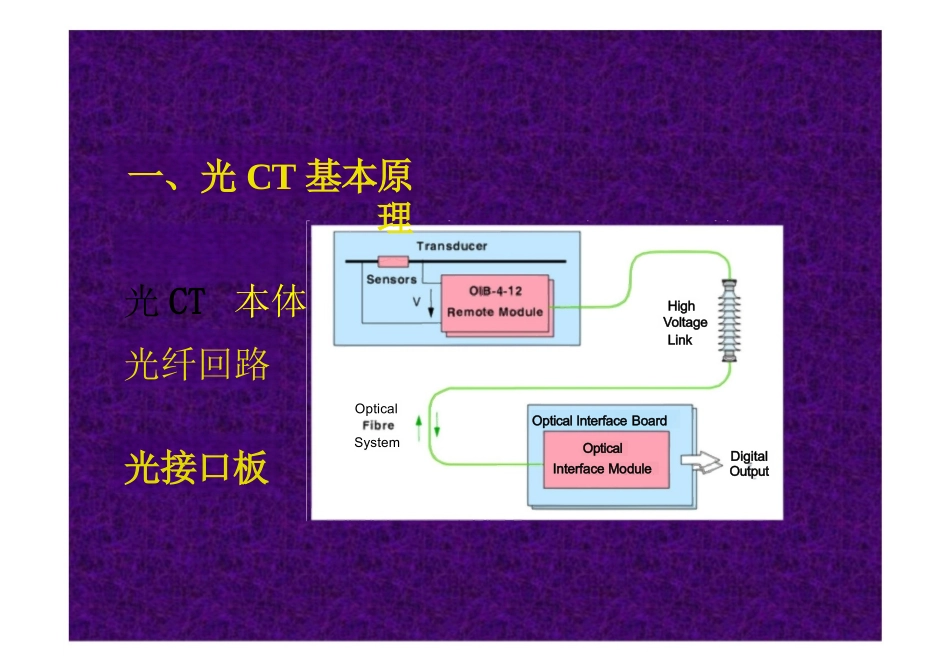

光CT的基本原理及故障处理方法一、光CT基本原理光CT本体HighVoltageLinkOpticalInterfaceBoardOpticalInterfaceModule光纤回路光接口板OpticalSystemDigitalOutput1)一次回路上串联一个6.6uS电阻,将直流电流转换为小电压(20mv/3000A)输入到光CT内部远方模块,接入到PCP主机2)Rogowski线圈将母线电流变成电压信号连接到另外一个远方模块,用于测量高次谐波,信号接入到LFL主机的SG102板1.光CT本体1.1直流场出线光CT(COCT/X)OIB-4-12RemoteModuleOIB-4-12RemoteModuleOIB-4-12RemoteModuleDATAPOWERDATAPOWERDATAPOWERRRogowskiCoils1)远方模块测量信号经过放大、低通滤波和抗混叠滤波(anti-aliasing)、AD转换、光电转换将数据脉冲通过光纤送到SG102板2)SG102发出激光功率通过光功率光纤给光CT内部的远方模块供电,激光波长的810nm,激光功率的最大功率为井Gain,LP&anti-aliasingGain,LP&anti-aliasingGain,LP&anti-aiasingGain,LP&anti-aliasingInputinterfaceShuntInputinterface&transientprotect.RogowskiCoil远方模块数据处理AnaloguesignalprocessingunitsTemperature&Supplyvoltage12-BitADC4x32kHzStrapix4tr4mStrapmatrnx214700mW1)串联一个电阻和Rogowski线圈的信号输入到远方模块。2)其他部分与直流出线光CT一样OIB-4-12RemoteModuleOIB-4-12RemoteModuleRRogowskiCoils1.2阀厅光CT(COCT)DATAPOWERDATAPOWER2)测量信号经过A/D转换和光电转换后通过光纤接入到主机内SG101板卡,信号处理回路冗余。1)DOCT4000光CT内部有一个传统的CT和一个电阻(不大于30欧)将电流信号转换微电压信号。1.3交、直流滤波器高端光CT(DOCT4000)HVlinkWDMCouplerOITPDetectorDecoderDriverTransducerDOITcircuitλ2X1FilterPLDShuntresistorDOITFiltercircuitλ1HVlinkOITPDetectorDecoderDriver1.4交、直流滤波器不平衡光CT(DOCT1.5)Transducer1)DOCT1.5结构简单,在一次回路中串联了一个电阻(不超过0.6欧)2)测量信号经过A/D转换和光电转换后通过光纤接入到主机内SG101板卡WDMCouplerPLD1.一块SG101板连接6个通道,可连接三相OCT4000和三相OCT1.52.用同一根光纤传输光功率和光脉冲,以870nm的波长接收远端模块下发的被测交流电流等数字信号,同时以780nm波长上送激光功率给远端模块供电3.对光纤质量要求非常高,容易出现误码率2.光接口板2.1SG101LaserModules1.SG102板最多可以连接两个光CT远方模块2.一个通道有2根光纤,根用于发射光功率,一根用于采集光CT远方模块的电流量3.SG102板需要提供3.3V的外接电源(由MACH2主机主板提供)2.2SG102板ErtenalPowerSuppymagradLaserWoouleOpícalDaAactherrtegatedLaseMosueOpicalDaaReoovOpbcallnrfaceModulesDigitalSystemPCHbushtocoOpticalConnectors3.3VConnectorSynchronizationOpfcalSystemATAMATACumoetSamplingCanttlDauDoecdorDoaManspemertSysienConrdlRocessigsuperisionHardandSotwareMotiesJumpersforserPErlernaSynchonisfonSignalSyponParityerrorSamplefromtransducerSamplesentfromSG102FAILE!1.从光CT本体远方模块数据传输到光纤接口板板的过程中,出现数据丢失和错误时,就会发出误码率。2.如果在一段时间(20ms)内连续出现误码率,则会导致该通道的关闭2219165421110名占古8石83nysSyn2smlSync0FaikdD0-D11是数据位,HW是板卡的硬件信息,SYNC0-SYNC3是3误码率原理光接口模块发送到光接口板的一个数据包同步位例如SG101的A通道关闭故障,处理时按如下步骤:①先将相应的系统打至TEST状态,将主机关闭②将SG101板卡所连接的A相和B相所光纤拔出,并用光纤护帽将光纤头盖住③将A相光纤插入到SG101板卡上B口二、光CT出现的问题及处理方法1.故障处理方法(通道互换和排除法)④重启主机检查B通道是否正常,如果B通道正常了说明SG101板卡A通道故障,如果B通道还是关断,则说明A相的远方模块和光纤存在问题。A相远方模块B相A柑远方模块B相SG101关断BSG101光纤光纤光纤光纤2.光CT本体故障2.1江陵换流站交流滤波器光CT远方模块故障>光CT测量通道误码率出现>光CT一个系统电流测量错误,出现测量尖波导致差动和不平衡保护保护误动>光CT的一个通道直...
