心电图基本知识课件VIP免费

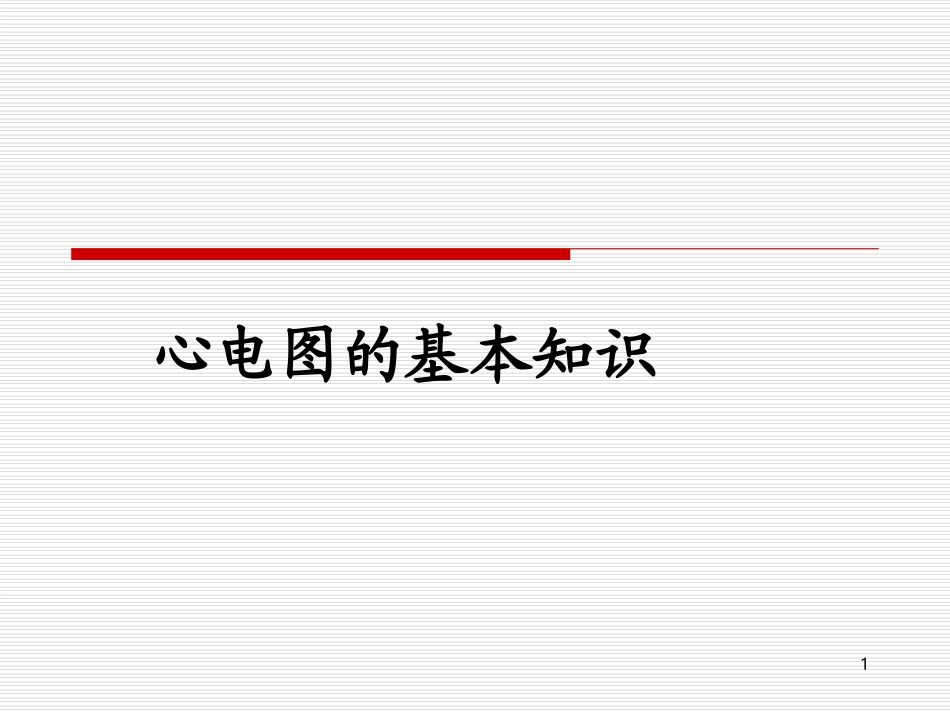

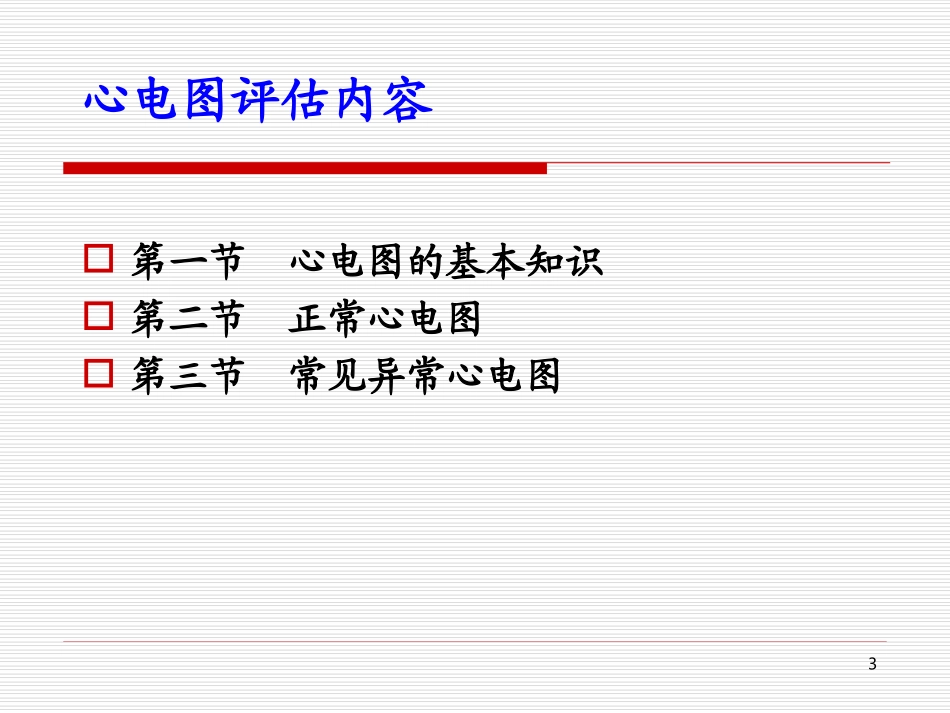

心电图的基本知识1学习目标掌握心电图检查的基本知识及正常心电图熟悉几种常见的异常心电图了解心电图的测量及分析方法与临床应用学会心电图描记2心电图评估内容第一节心电图的基本知识第二节正常心电图第三节常见异常心电图3第一节心电图的基本知识心电图的解剖及生理功能心电图导联与导联轴心电图各波段的组成及命名心电图的描记4心电图导联与导联轴心电图（ECG）：是利用心电图机通过导线与体表相连，记录心脏在每一个心动周期所产生的电活动变化的曲线图形。心电图导联：是将电极放置于人体表面任何两点，并通过导线分别与心电图机正负极相连，这种记录心电图的电路连接方法称心电图导联。常用心电图导联：12个。标准肢体导联3个：Ⅰ、Ⅱ、Ⅲ加压单极肢体导联3个：aVR、aVL、aVF胸导联6个：V1、V2、V3、V4、V5、V65窦房结结间束房室结希氏束左右束支浦肯野氏纤维心脏解剖及生理功能心脏特殊传导系统示意图6（一）心肌细胞的除极与复极1．心肌细胞的静息膜电位——极化状态此时细胞膜外侧具有正电荷（+），膜内侧具有负电荷（-），细胞内外存在电位变化，为静息电位（restingpotential）。此时，膜外任意两点间无电位差，没有电流产生，这种状态称为极化状态。72．心肌除极当心肌细胞受到刺激时便开始除极，此时，膜外正电荷进入细胞内，使细胞内外的电荷逆转，即细胞膜外转为负电荷，细胞膜内转为正电荷，产生动作电位。这种极化状态的消失，叫除极。此过程中细胞膜外相邻的一个尚未除极的部位仍带有正电荷（+，电源）与一个已经除极了的负电荷（-，电穴）构成一对电偶。83．复极过程除极完毕，心肌细胞开始复极，膜两侧离子又逐步变为外正内负，直至完全恢复到原来的静息状态。9心肌细胞除极和复极过程示意图刺激＋＋＋＋－－－－－－－－＋＋＋＋－－＋＋＋＋－－＋＋－－－－＋＋－＋－－－－＋＋－－＋＋－＋－－＋＋＋＋－－－－－－－－＋＋＋＋除极过程复极过程除极完毕静息状态（极化状态）复极完毕（复极化状态）电偶方向电偶方向＋＋＋＋＋＋＋＋－－－－－－－－10（二）心电波形的形成为了检测心肌细胞的电位变化及波形的形成，将电极分别放在细胞的不同的部位。当检测电极：①面对细胞电偶方向时，可测得正电位，描出向上的波（C）；②背离细胞电偶方向时，可测得负电位，描出向下的波（A）；③先面向细胞电偶方向后背离细胞电偶方向，可测得先正后负的波形（B）。除极方向电偶方向11标准导联正负电极的位置标准导联正电极位置负电极位置Ⅰ左上肢右上肢Ⅱ左下肢右上肢Ⅲ左下肢左上肢12加压单极肢体导联正电极位置负电极位置aVR右上肢左上肢＋左下肢aVL左上肢右上肢＋左下肢aVF左下肢左上肢＋右上肢加压单极肢体导联正负电极的位置13胸导联正负电极位置胸导联正电极位置负电极位置V1胸骨右缘第四肋间左上肢＋右上肢＋左下肢V2胸骨左缘第四肋间同上V3V2与V4连线的中点同上V4左第5肋间与锁骨中线相交处同上V5左腋前线与V4水平线相交处同上V6左腋中线与V4水平线相交处同上1415导联轴概念：某一导联正、负电极之间画出的假想直线，称为该导联的导联轴。16心电图各波段的组成及命名一个完整的心动周期所描记的心电图包括：四个波：P波、QRS综合波、T波、U波；两个间期：PR间期、QT间期；一个段：ST段。17心电图各波段的形成及意义P波:心房除极波，反映心房除极时的电位、时间和方向的变化。P-R间期:反映心房除极开始到心室除极开始的时间。QRS波群:心室除极波，反映心室肌除极的电位、时间和方向的变化。ST段：反应心室除极刚刚结束后尚处在缓慢复极的一段时间。T波：反映心室快速复极时的电位变化。QT间期：反映心室肌复极全过程所需要的时间。18QRS波群命名R波：QRS波群在等电位线上的第一个向上的波。Q波：R波之前向下的波。S波：R波之后向下的波。Rˊ波：S波之后出现再向上的波。Sˊ波：Rˊ波之后再有向下的波叫做。QS波：整个QRS波群均向下时。书写表示法：振幅（波形）较大者用大写英文字母表示，较小者用小写英文字母表示，如：qRs、qR、qRsrˊ；特殊情况如：QS等。19心电图描记操作...
