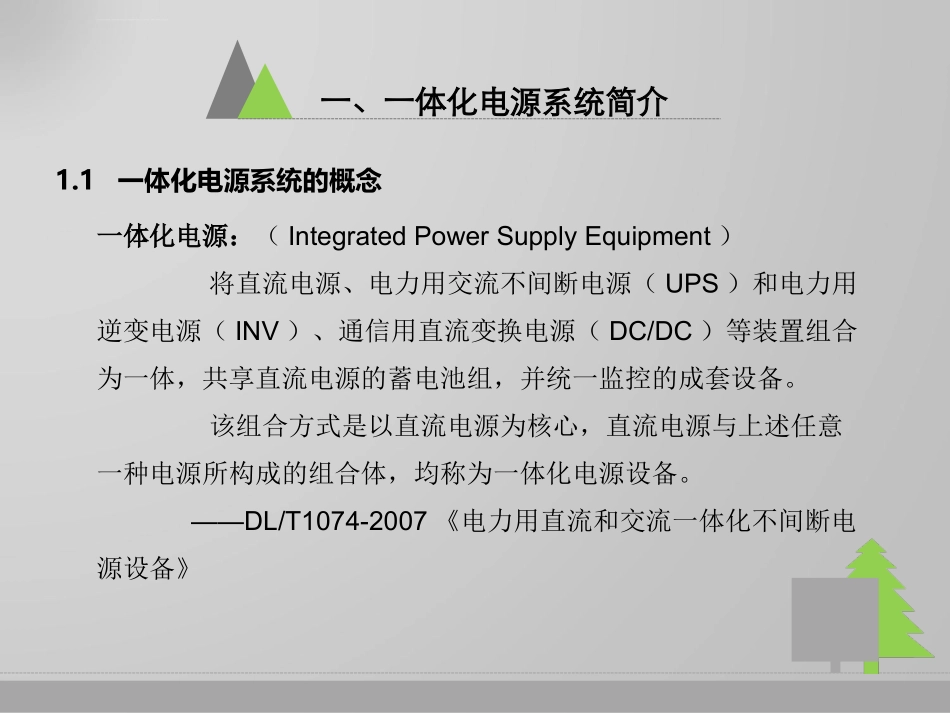

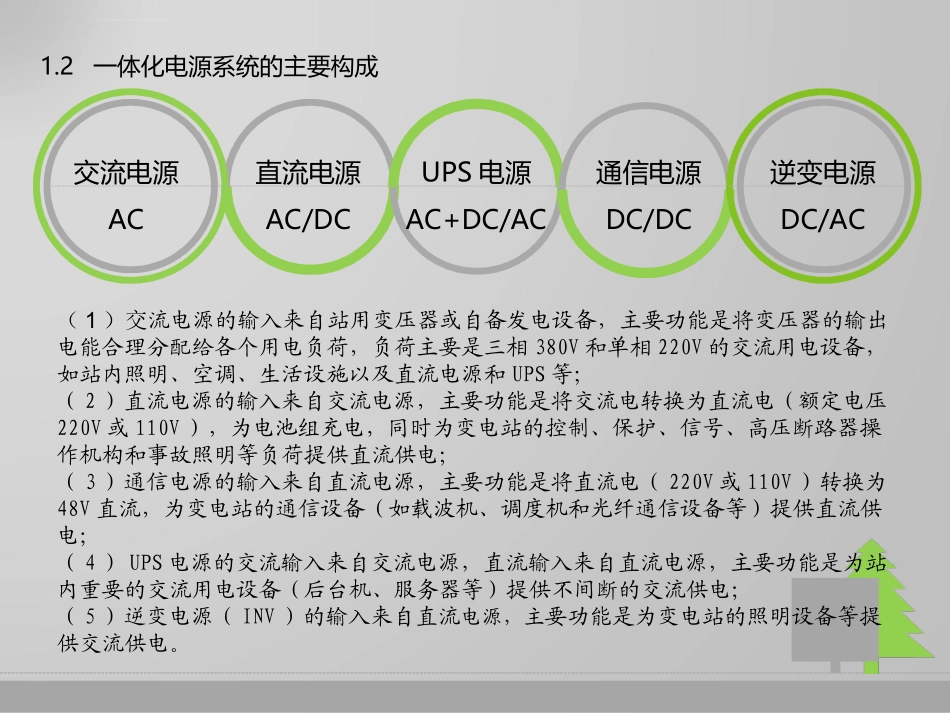

为了规范事业单位聘用关系，建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度，保障用人单位和职工的合法权益一体化电源系统简介系统构成及工作原理系统性能及指标一二三目录交流电源直流电源通信电源UPS电源为了规范事业单位聘用关系，建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度，保障用人单位和职工的合法权益一、一体化电源系统简介1.1一体化电源系统的概念一体化电源：（IntegratedPowerSupplyEquipment）将直流电源、电力用交流不间断电源（UPS）和电力用逆变电源（INV）、通信用直流变换电源（DC/DC）等装置组合为一体，共享直流电源的蓄电池组，并统一监控的成套设备。该组合方式是以直流电源为核心，直流电源与上述任意一种电源所构成的组合体，均称为一体化电源设备。——DL/T1074-2007《电力用直流和交流一体化不间断电源设备》为了规范事业单位聘用关系，建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度，保障用人单位和职工的合法权益交流电源AC直流电源AC/DCUPS电源AC+DC/AC通信电源DC/DC逆变电源DC/AC1.2一体化电源系统的主要构成（1）交流电源的输入来自站用变压器或自备发电设备，主要功能是将变压器的输出电能合理分配给各个用电负荷，负荷主要是三相380V和单相220V的交流用电设备，如站内照明、空调、生活设施以及直流电源和UPS等；（2）直流电源的输入来自交流电源，主要功能是将交流电转换为直流电（额定电压220V或110V），为电池组充电，同时为变电站的控制、保护、信号、高压断路器操作机构和事故照明等负荷提供直流供电；（3）通信电源的输入来自直流电源，主要功能是将直流电（220V或110V）转换为48V直流，为变电站的通信设备（如载波机、调度机和光纤通信设备等）提供直流供电；（4）UPS电源的交流输入来自交流电源，直流输入来自直流电源，主要功能是为站内重要的交流用电设备（后台机、服务器等）提供不间断的交流供电；（5）逆变电源（INV）的输入来自直流电源，主要功能是为变电站的照明设备等提供交流供电。为了规范事业单位聘用关系，建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度，保障用人单位和职工的合法权益1、共享直流电源的蓄电池组；2、建立了统一的网络化信息管理平台；3、可实现远程控制；4、对防雷单元统一优化配置，对直流电源进行统一EMI处理；5、设计简化，并可建立智能专家管理系统，减少人为操作。1.3一体化电源系统的主要特点与常规变电站交直流电源系统比较，可以看出变电站一体化电源具有下列新的技术特点：为了规范事业单位聘用关系，建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度，保障用人单位和职工的合法权益二、系统构成及工作原理2.1一体化电源系统（110kV变电站典型配置）为了规范事业单位聘用关系，建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度，保障用人单位和职工的合法权益110kV变电站典型配置：（1）交流电源两路进线（来自#1站用变和#2站用变），通过ATS形成单母线接线方式（一般不分段）；（2）直流电源采用单电单充（单套电池组和单套充电机）；（3）直流电源母线采用单母线接线；（4）UPS和通信电源各配置1套。为了规范事业单位聘用关系，建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度，保障用人单位和职工的合法权益2.2一体化电源系统（220kV变电站典型配置）为了规范事业单位聘用关系，建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度，保障用人单位和职工的合法权益220kV变电站典型配置：（1）交流电源两路进线（来自#1站用变和#2站用变），通过3个具有电动操作的断路器（非ATS）或2个ATS形成单母线分段接线方式；（2）直流电源采用双电双充（两套电池组和两套充电机）；（3）直流电源母线采用单母线分段接线形式；（4）UPS和直流电源充电机两路交流进线来自同两段交流母线，2套直流电源充电机交流进线配置了进线自动切换装置；（5）通信电源配置两套，其直流输入分别来自两段直流母线，均分变电站内的通信负荷，两套独立运行，不设联络。（6）UPS电源配置两套，...
