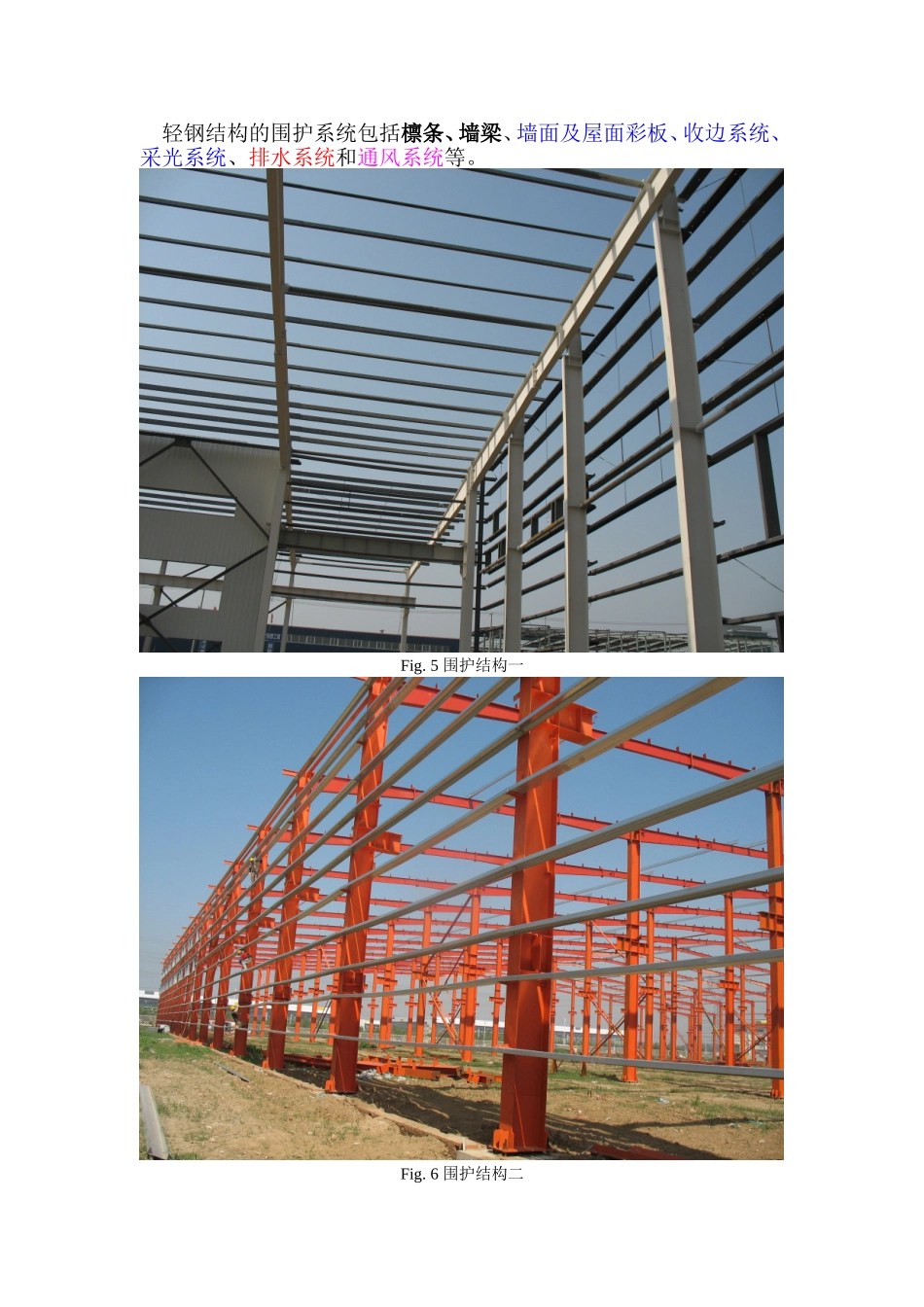

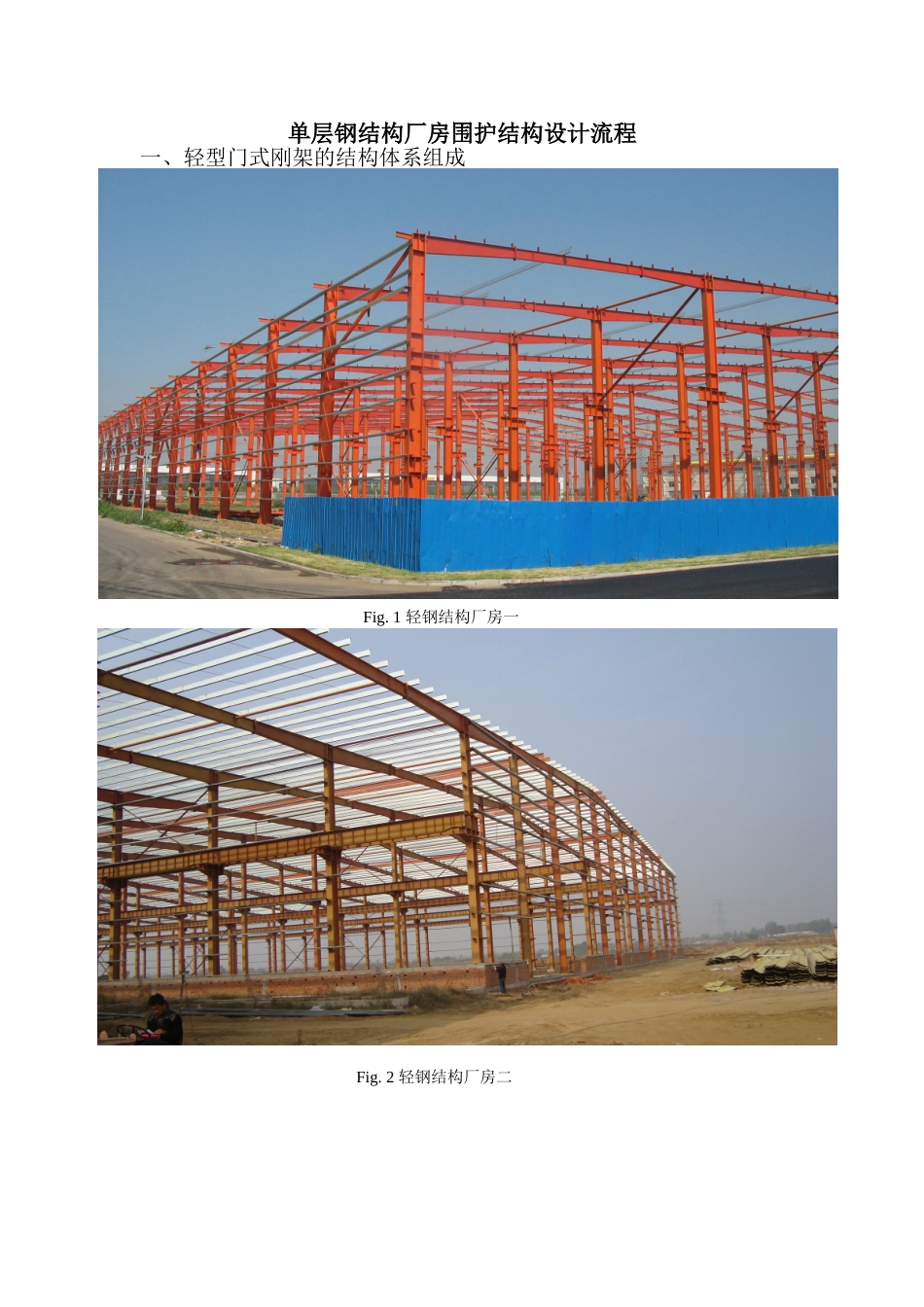

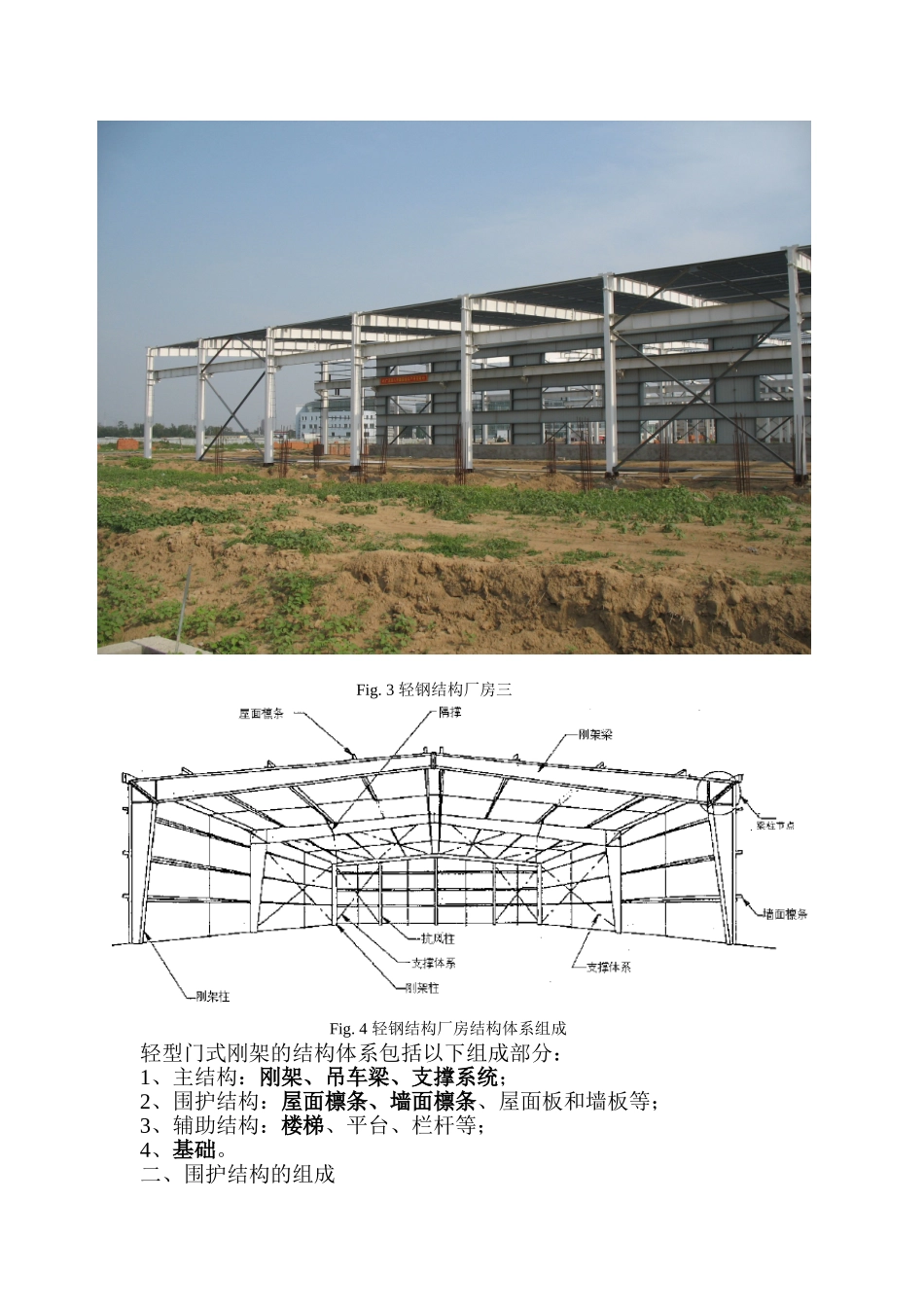

单层钢结构厂房围护结构设计流程一、轻型门式刚架的结构体系组成Fig.1轻钢结构厂房一Fig.2轻钢结构厂房二Fig.3轻钢结构厂房三Fig.4轻钢结构厂房结构体系组成轻型门式刚架的结构体系包括以下组成部分：1、主结构：刚架、吊车梁、支撑系统；2、围护结构：屋面檩条、墙面檩条、屋面板和墙板等；3、辅助结构：楼梯、平台、栏杆等；4、基础。二、围护结构的组成轻钢结构的围护系统包括檩条、墙梁、墙面及屋面彩板、收边系统、采光系统、排水系统和通风系统等。Fig.5围护结构一Fig.6围护结构二刚架、支撑系统以及吊车梁组成了结构的主要受力骨架，即主结构体系。屋面檩条和屋面檩条既是围护材料的支承结构，又为主结构梁柱提供了部分侧向支撑作用，构成了建筑的次结构。外部荷载（风、雪等）直接作用在围护结构上，通过围护结构再传递到主结构上。Fig.7冷弯薄壁型钢三、设计流程1.收集资料；1.1建筑平行作业图：包括平、立、剖面；门洞、窗户位置、标高；厂房墙面、屋面做法；厂房有无吊顶；檐口高度、檐口节点。1.2公用专业（主要是暖通专业和水道）所提的资料：屋面风机的重量和位置；管道的重量和位置；屋面开洞的位置和大小。2．墙梁、檩条截面计算；使用PKPM钢结构模块中的工具箱计算3．绘制节点图纸。要重视节点图纸四、程序计算参数的选取a．檩条计算参数的选取Fig.8檩条计算界面一1、注意不是所有的屋面檩条都是5连跨，下列情况就需要考虑檩条的实际跨度：（1）屋顶通气器和屋顶天窗在端跨一般不设置（有时候第二跨也不设置），此时檩条为单跨简支（或两跨连续）；（2）屋面有横向采光通风天窗或顺坡通气器时，檩条可能会被打断，檩条应根据实际情况确定跨数；（3）檩条本身的跨数就少于5跨。2、屋面材料选择时，若有吊顶，须选取“有吊顶”选项。檩条仅支承压型钢板屋面时，挠度控制为l/200；有吊顶时，挠度控制为l/240。《冷弯薄壁钢结构技术规范》第8.1.6-2；《门式刚架轻型房屋钢结构技术规程》表3.4.2-2。3、屋面倾角：建筑图所标的是坡度，需要换算成角度。有弧形屋面梁时，须考虑檩条倾角的不断变化。4、拉条道数的设置：当檩条跨度≤4米时，一般不设置拉条；当檩条跨度>4米、≤6米时，一般在檩条跨中设置一道拉条；当檩条跨度>6米、≤9米时，一般设置两道拉条（三分点处）；当檩条跨度为12米时，一般设置三道拉条。拉条均为双层拉条，同时约束檩条上、下翼缘。5、檩条间距：檩条的间距一般控制在1.0~1.5米之间，常用的间距有1.2、1.4、1.5米。檩条间距不得超过1.5米；对于屋面荷载较大的部位（例如高低垮处），局部檩条间距可以小于1米。若有吊顶，间距不大于1.2米。6、檩条搭接长度的取值：檩条搭接长度取跨长的10%（两边各5%）。9米跨度一般取500mm，12米跨度一般取600mm。7、屋面一般采用斜卷边Z形连续檩条。当柱距≥12米，且屋面荷载较大时，可采用格构式檩条或高频焊接H型钢。8、截面选择：设计时尽量选择标准截面，常用的标准截面高度有：200、220、250mm，常用的标准截面厚度有2.0、2.2、2.5mm，若需选择非标准截面，可通过“檩条库”选项增加截面参数。标准截面详见《钢结构设计手册》和《冷弯薄壁型钢结构技术规范》；截面也参考《檩条墙梁的计算比较》。注意：（1）非标准截面的截面厚度不得大于3.0mm；（2）非标准截面的截面高度不宜大于280mm，若高度大于280mm，须采用加强措施，避免檩条侧向失稳。Fig.9檩条计算界面二9、分析参数中：（1）“屋面板能阻止檩条上翼缘受压测向失稳”选项，不选择。（2）“构造保证风吸力下翼缘受压稳定性”选项，不选择。屋面下层彩钢板可以起到约束檩条下翼缘的作用，偏于安全，我们不选择此选项。（3）“考虑活荷最不利布置”和“程序自动计算檩条截面自重”选项，选择。（4）验算规范选择“薄钢规范GB50018”。门规CECS102：2002中，檩条仅支承压型钢板屋面时，挠度控制为1/150；薄钢规范GB50018中，挠度控制为1/200。（5）支座双檩条考虑连接刚度折减系数取0.5。（6）支座双檩条考虑连接弯矩调幅系数取0.9。10、屋面自重：柱距不超过9米时，取0.3KN/㎡；柱距12米时，取0.35KN/㎡。注意：有吊顶的厂房，需要计算吊顶重量（...
