机械制图公差尺寸及查表VIP免费

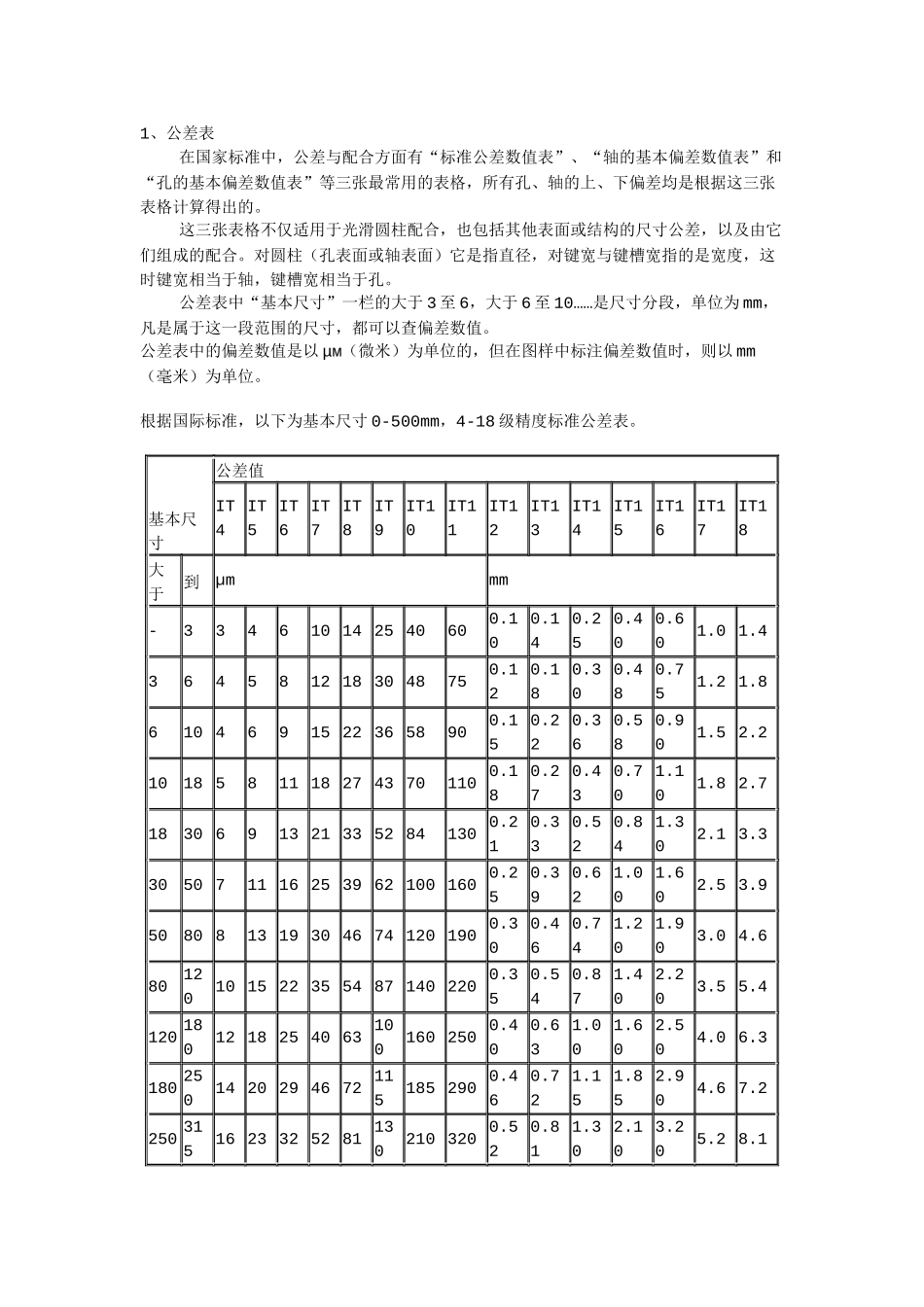

机械制图公差尺寸及查表_第1页
1/8

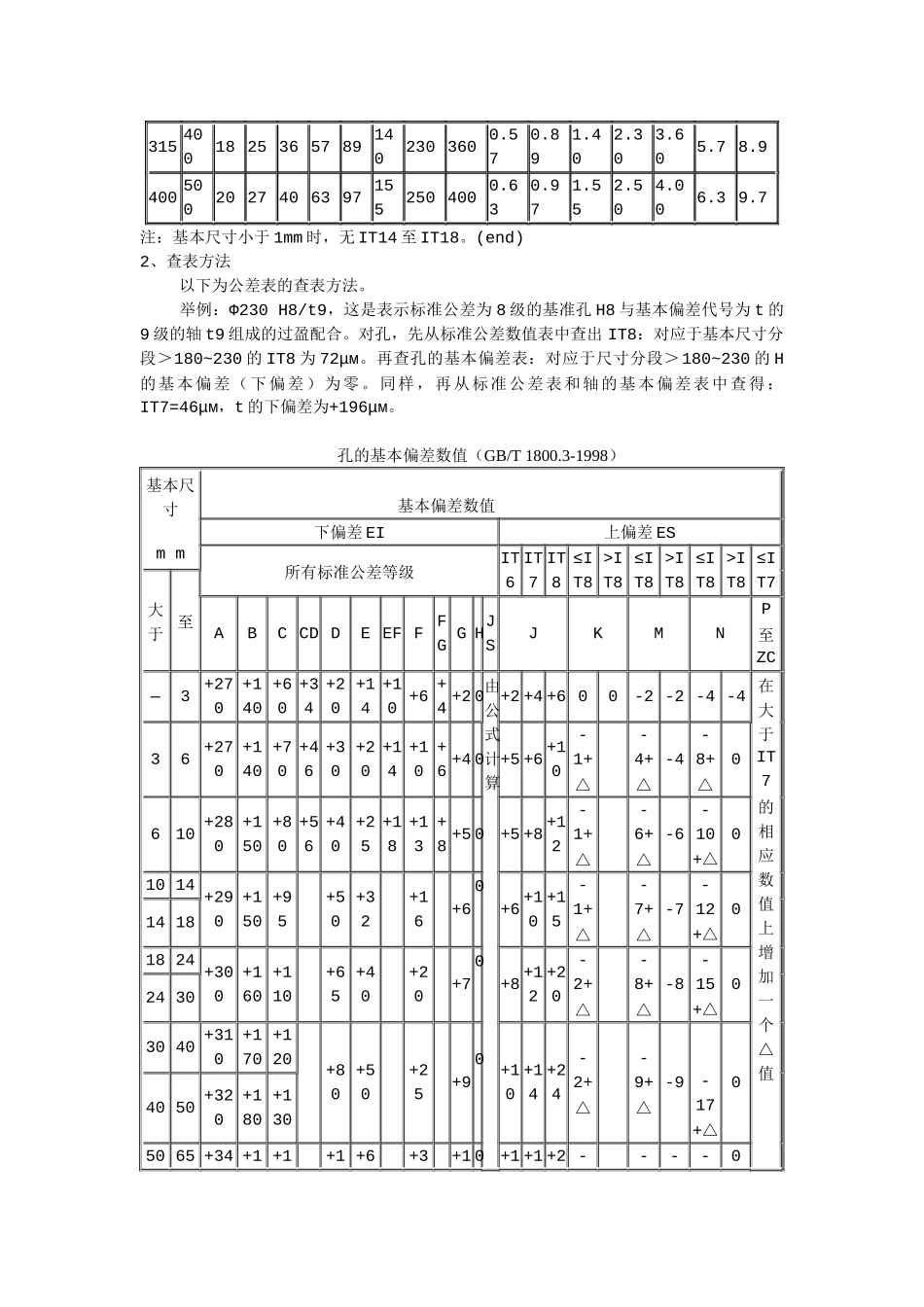

机械制图公差尺寸及查表_第2页
2/8

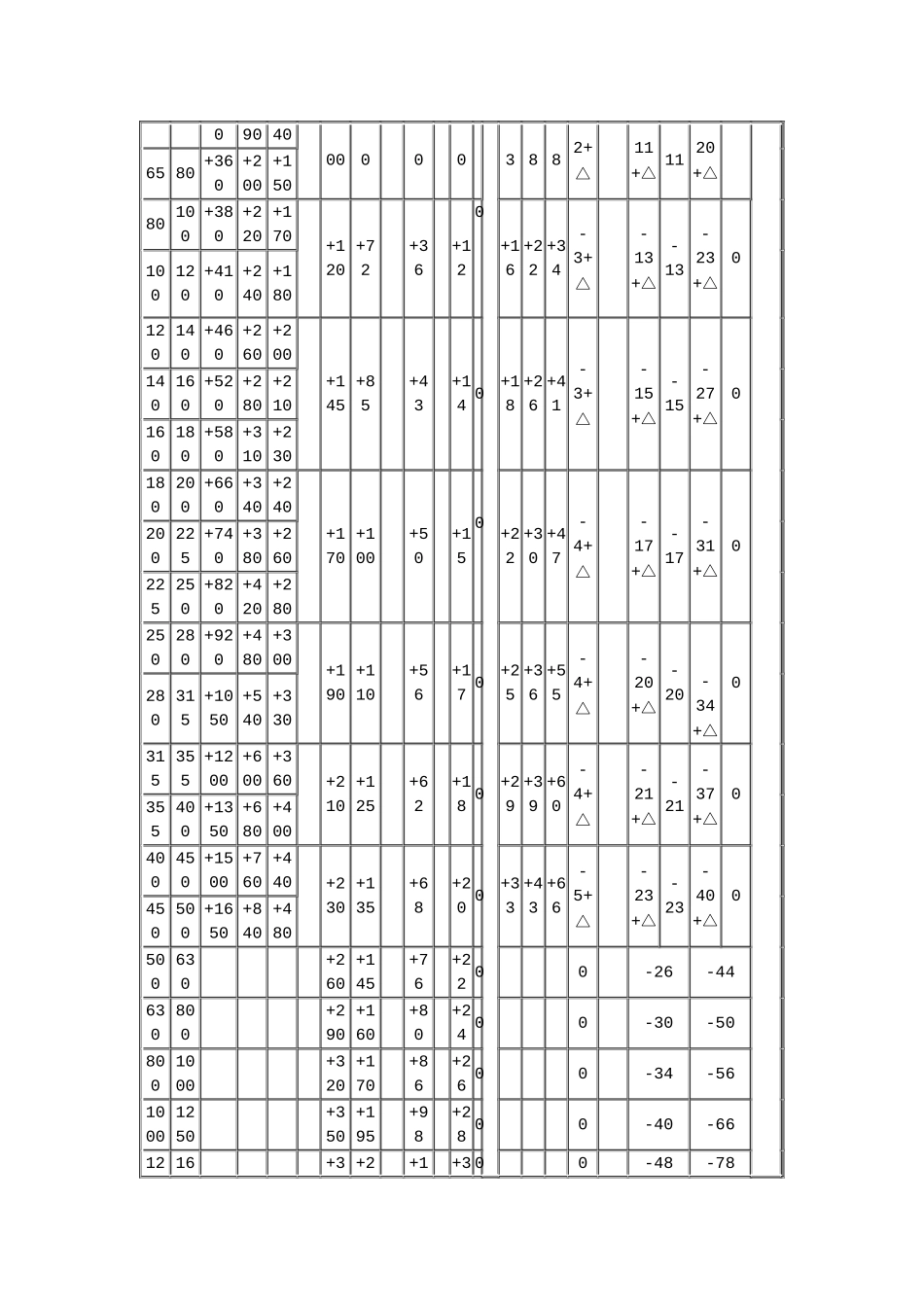

机械制图公差尺寸及查表_第3页
3/8
1、公差表在国家标准中,公差与配合方面有“标准公差数值表”、“轴的基本偏差数值表”和“孔的基本偏差数值表”等三张最常用的表格,所有孔、轴的上、下偏差均是根据这三张表格计算得出的。这三张表格不仅适用于光滑圆柱配合,也包括其他表面或结构的尺寸公差,以及由它们组成的配合。对圆柱(孔表面或轴表面)它是指直径,对键宽与键槽宽指的是宽度,这时键宽相当于轴,键槽宽相当于孔。公差表中“基本尺寸”一栏的大于3至6,大于6至10……是尺寸分段,单位为mm,凡是属于这一段范围的尺寸,都可以查偏差数值。公差表中的偏差数值是以μм(微米)为单位的,但在图样中标注偏差数值时,则以mm(毫米)为单位。根据国际标准,以下为基本尺寸0-500mm,4-18级精度标准公差表。基本尺寸公差值IT4IT5IT6IT7IT8IT9IT10IT11IT12IT13IT14IT15IT16IT17IT18大于到µmmm-334610142540600.100.140.250.400.601.01.43645812183048750.120.180.300.480.751.21.861046915223658900.150.220.360.580.901.52.210185811182743701100.180.270.430.701.101.82.718306913213352841300.210.330.520.841.302.13.33050711162539621001600.250.390.621.001.602.53.95080813193046741201900.300.460.741.201.903.04.6801201015223554871402200.350.540.871.402.203.55.412018012182540631001602500.400.631.001.602.504.06.318025014202946721151852900.460.721.151.852.904.67.225031516233252811302103200.520.811.302.103.205.28.131540018253657891402303600.570.891.402.303.605.78.940050020274063971552504000.630.971.552.504.006.39.7注:基本尺寸小于1mm时,无IT14至IT18。(end)2、查表方法以下为公差表的查表方法。举例:Φ230H8/t9,这是表示标准公差为8级的基准孔H8与基本偏差代号为t的9级的轴t9组成的过盈配合。对孔,先从标准公差数值表中查出IT8:对应于基本尺寸分段>180~230的IT8为72μм。再查孔的基本偏差表:对应于尺寸分段>180~230的H的基本偏差(下偏差)为零。同样,再从标准公差表和轴的基本偏差表中查得:IT7=46μм,t的下偏差为+196μм。孔的基本偏差数值(GB/T1800.3-1998)基本尺寸mm基本偏差数值下偏差EI上偏差ES所有标准公差等级IT6IT7IT8≤IT8>IT8≤IT8>IT8≤IT8>IT8≤IT7大于至ABCCDDEEFFFGGHJSJKMNP至ZC—3+270+140+60+34+20+14+10+6+4+20由公式计算+2+4+600-2-2-4-4在大于IT7的相应数值上增加一个△值36+270+140+70+46+30+20+14+10+6+40+5+6+10-1+△-4+△-4-8+△0610+280+150+80+56+40+25+18+13+8+50+5+8+12-1+△-6+△-6-10+△01014+290+150+95+50+32+16+60+6+10+15-1+△-7+△-7-12+△014181824+300+160+110+65+40+20+70+8+12+20-2+△-8+△-8-15+△024303040+310+170+120+80+50+25+90+10+14+24-2+△-9+△-9-17+△04050+320+180+1305065+34+1+1+1+6+3+10+1+1+2----009040000003882+△11+△1120+△6580+360+200+15080100+380+220+170+120+72+36+120+16+22+34-3+△-13+△-13-23+△0100120+410+240+180120140+460+260+200+145+85+43+140+18+26+41-3+△-15+△-15-27+△0140160+520+280+210160180+580+310+230180200+660+340+240+170+100+50+150+22+30+47-4+△-17+△-17-31+△0200225+740+380+260225250+820+420+280250280+920+480+300+190+110+56+170+25+36+55-4+△-20+△-20-34+△0280315+1050+540+330315355+1200+600+360+210+125+62+180+29+39+60-4+△-21+△-21-37+△0355400+1350+680+400400450+1500+760+440+230+135+68+200+33+43+66-5+△-23+△-23-40+△0450500+1650+840+480500630+260+145+76+2200-26-44630800+290+160+80+2400-30-508001000+320+170+86+2600-34-5610001250+350+195+98+2800-40-661216+3+2+1+300-48-785000902010016002000+430+240+120+3200-58-9220002500+480+260+130+3400-68-11025003150+520+290+145+3800-76-135注:1、基本尺寸小于或等于1mm时,基本偏差A和B及大于IT8的N均不采用。2、js的偏差=,其中ITn是IT值数;公差带JS7至JS11,若ITn值数是奇数,则取偏差=。3、对小于或等于IT8的K、M、N和小于或等于IT7的P至ZC,所需△值从表内右侧选取...
