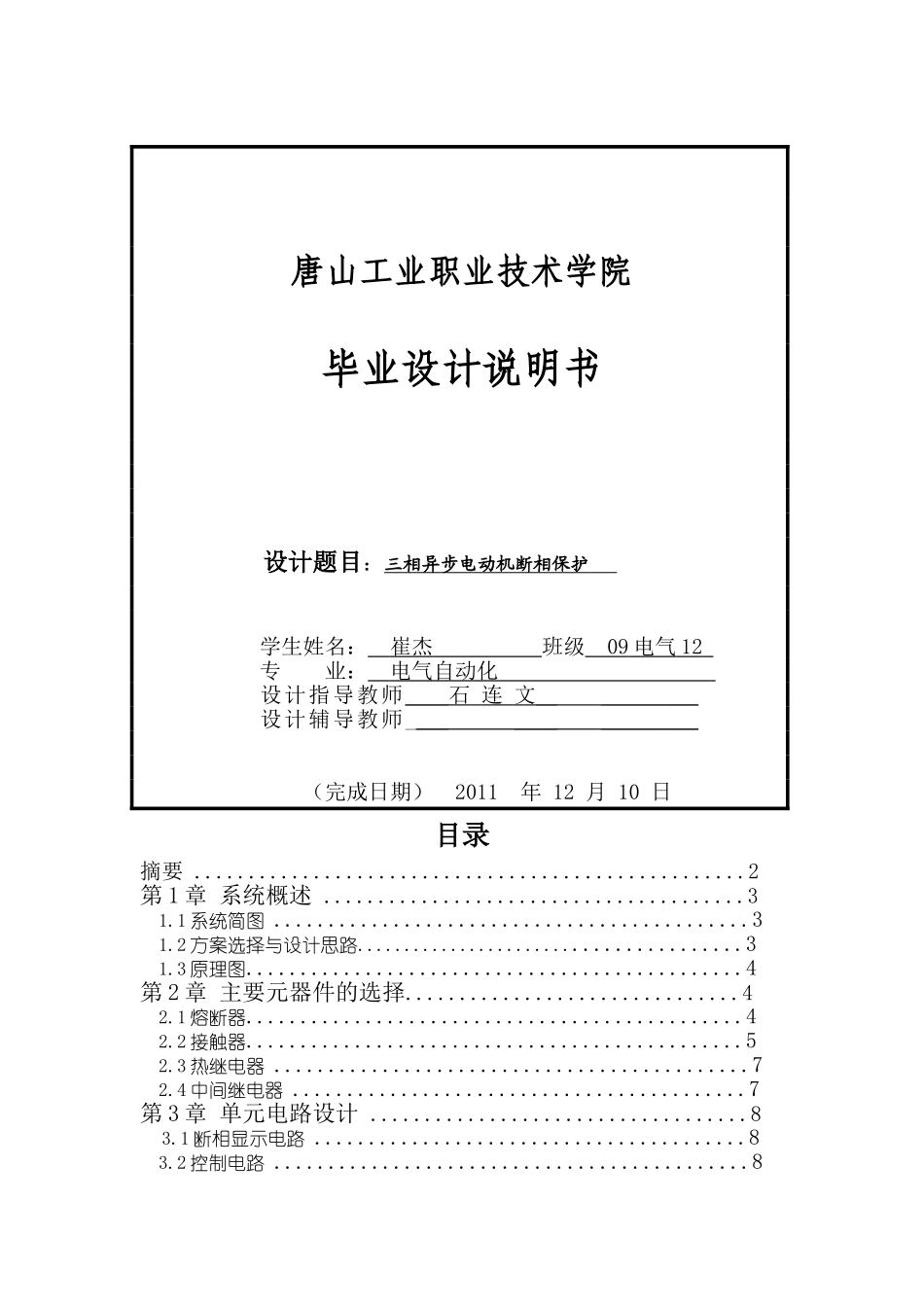

唐山工业职业技术学院毕业设计说明书设计题目：三相异步电动机断相保护学生姓名：崔杰班级09电气12专业：电气自动化设计指导教师____石连文___________设计辅导教师_________________（完成日期）2011年12月10日目录摘要...................................................2第1章系统概述.......................................31.1系统简图............................................31.2方案选择与设计思路.......................................31.3原理图..............................................4第2章主要元器件的选择...............................42.1熔断器..............................................42.2接触器..............................................52.3热继电器............................................72.4中间继电器..........................................7第3章单元电路设计...................................83.1断相显示电路........................................83.2控制电路............................................83.3仿真图.............................................9第4章课程设计的体会与总结...........................10鸣谢...................................................10主要原器件参数.........................................11参考文献...............................................11附图...............................................12摘要异步电动机在运行过程中经常发生电断相的故障，这主要是由某一相的熔断器断造成的另外外部电源断相、交流接触器某一对主触点接触不良、接线松动和电动绕组内部开路。也可能引起断相故障。断相出现负序分量，正序对称电压和负序对称压分别产生两个旋转方向相反的旋转磁场二者合成后为一椭圆形旋转磁场。负序电激发的负序磁场使电机输出功率和电磁转下降。在空载或轻载时电源断相后，电动般不会停止运行，但是剩下的两相负载流明显增大。如果是重载时断相，断相后电机的最大转矩一般小于额定转矩，如果负转矩大于此时的最大输出转矩，电动机将断减速，直至堵转。对于恒转矩和恒功率载．电流将增大至正常运行时的好几倍，如没有有效的保护，电动机的绕组将会很快毁。水泵风机类负载的负载转矩与转速的方成正比，如果在重载时断相，转速下降后负载转矩下降得很多，断相后可以稳定运行但是断相后的稳态电流可能超过额定电流。实践表明，电源断相是异步电动机烧毁的要原因，据统计，在异步电动机绕组烧毁的障中，7O%以上是由电源断相引起的，因此必要给异步电动机(特别是大中型异步电机)设置可靠的断相保护装置。针对三相异步电动机定子绕组烧毁的原因，一般采用的保护技术有过热保护、过流保护和断相保护。断相保护是指电动机损坏，大多数是断相运行造成的，而人们对断相运行给电机造成什么样的危害，应采取什么样的保护方式合适，至今尚没有比较一致的意见。很长一段时间比较普遍的观点认为；断相运行将导致电机绕组过热而损坏。断相瞬间在断相绕组两端产生高于额定电压数倍的反．电势给电机造成的危害远大于过热给电机造成的危害，况且断相故障又不能自动排除，因此对电机的断相保护应瞬时动作保护而不是反时限特性保护和过热保护。电动机保护器（电机保护器）应采取动作灵敏的电子式而不是动作缓慢的机电式.第1章系统概述1.1系统简图本系统具有断相监测显示功能，在断相情况下先使故障显示电路工作后，再切断主电源电路。具有断相切断主回路电源，保证了电动机的安全功能.1.2方案选择与设计思路由于电网自身原因或电源输入接线不可靠，时间一长，导致接头氧化腐蚀，还有开关、触点发热阻值变大，有时会出现缺(断)相运行的情况，而85％～95％以上的电动机烧毁，均因缺相引起的，其余是三相电源供电严重不平衡引起一般用溶断器作短路保护，热继电器进行过载保护。电动机启动时缺相的话,会发出异常声音,电机无法启动.如果电机在运行时缺相的话,电机也会发出异常声音,而电动机会因为惯性的作用下继续运转,如果不立即停机,而继续运转...
