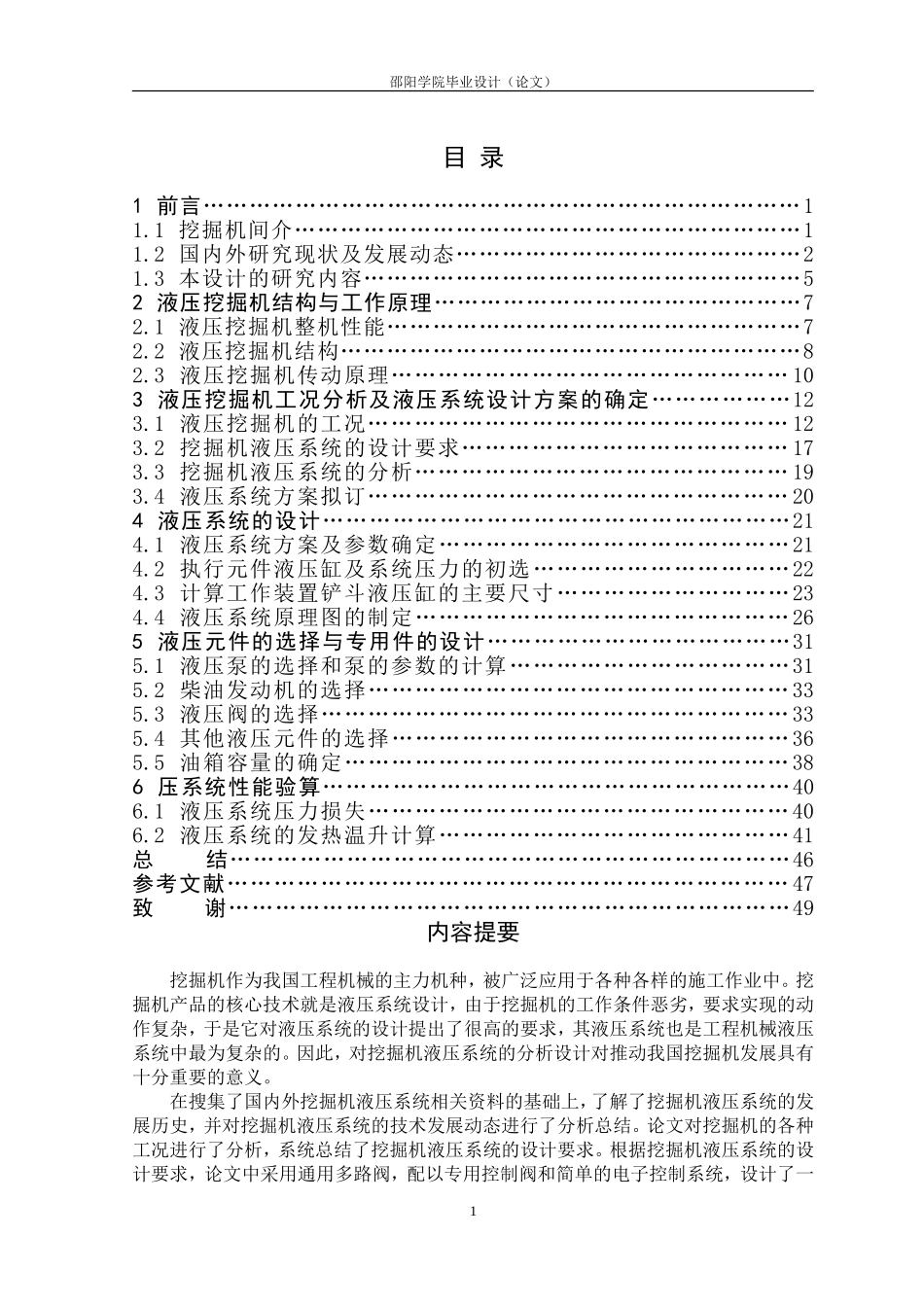

邵阳学院毕业设计（论文）目录1前言……………………………………………………………………11.1挖掘机间介…………………………………………………………11.2国内外研究现状及发展动态………………………………………21.3本设计的研究内容…………………………………………………52液压挖掘机结构与工作原理…………………………………………72.1液压挖掘机整机性能………………………………………………72.2液压挖掘机结构……………………………………………………82.3液压挖掘机传动原理……………………………………………103液压挖掘机工况分析及液压系统设计方案的确定………………123.1液压挖掘机的工况………………………………………………123.2挖掘机液压系统的设计要求……………………………………173.3挖掘机液压系统的分析…………………………………………193.4液压系统方案拟订………………………………………………204液压系统的设计……………………………………………………214.1液压系统方案及参数确定………………………………………214.2执行元件液压缸及系统压力的初选……………………………224.3计算工作装置铲斗液压缸的主要尺寸…………………………234.4液压系统原理图的制定…………………………………………265液压元件的选择与专用件的设计…………………………………315.1液压泵的选择和泵的参数的计算………………………………315.2柴油发动机的选择………………………………………………335.3液压阀的选择……………………………………………………335.4其他液压元件的选择……………………………………………365.5油箱容量的确定…………………………………………………386压系统性能验算……………………………………………………406.1液压系统压力损失………………………………………………406.2液压系统的发热温升计算………………………………………41总结………………………………………………………………46参考文献………………………………………………………………47致谢………………………………………………………………49内容提要挖掘机作为我国工程机械的主力机种，被广泛应用于各种各样的施工作业中。挖掘机产品的核心技术就是液压系统设计，由于挖掘机的工作条件恶劣，要求实现的动作复杂，于是它对液压系统的设计提出了很高的要求，其液压系统也是工程机械液压系统中最为复杂的。因此，对挖掘机液压系统的分析设计对推动我国挖掘机发展具有十分重要的意义。在搜集了国内外挖掘机液压系统相关资料的基础上，了解了挖掘机液压系统的发展历史，并对挖掘机液压系统的技术发展动态进行了分析总结。论文对挖掘机的各种工况进行了分析，系统总结了挖掘机液压系统的设计要求。根据挖掘机液压系统的设计要求，论文中采用通用多路阀，配以专用控制阀和简单的电子控制系统，设计了一1邵阳学院毕业设计（论文）套适合我国生产制造的LS恒功率控制单斗挖掘机液压系统。本次毕业设计课题是WY200型液压挖掘机。课题以企业为依托。小型挖掘机由多个系统组成，包括液压系统，传动系统，操纵系统，工作装置，底架，转台，油箱，发动机安装等。本人的设计主要致力于分析和设计小型液压挖掘机工作装置的液压系统。本课题选择了国内的质量和技术性能都接近设计要求的16~20t挖掘机作为基型并在此基础上研究了国外的先进机型，设计出我们挖掘机的液压系统方按图，总体装配图以及相应的部件图和零件图。图纸基本采用AutoCAD二维软件绘图。本液压挖掘机的优点是采用伺服先导操纵系统，造型美观，具备挖掘，抓物，钻孔，推土，清沟和破碎等功能。平台可360°旋转，性能可靠，操作舒适，可广泛应用于建筑，市政，供水，供气，供电农林建设等工程。SummaryTheexcavatorisamainconsrtuctionalmachine，whichisnowwidelyusedinvariousconstructionsites.Thecoretechniqueofexcavatorishydrau1ictechnique.Becauseofthebadworkingconditionandconmplicatedworkingmovementsoftheexcavatot，ithashighrequitementsforitshydraulicsystem.Sincetheexcavator’shyd...
