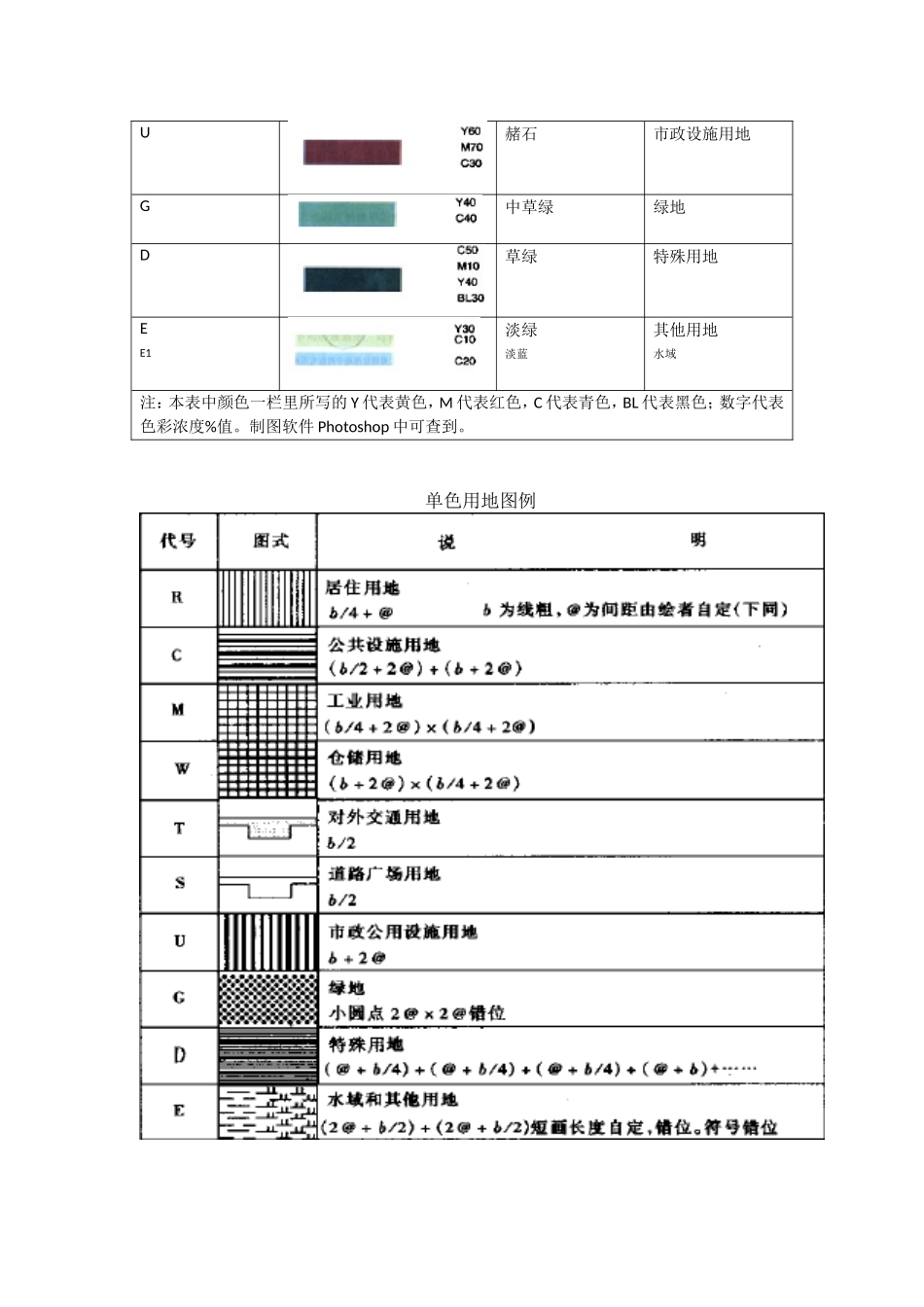

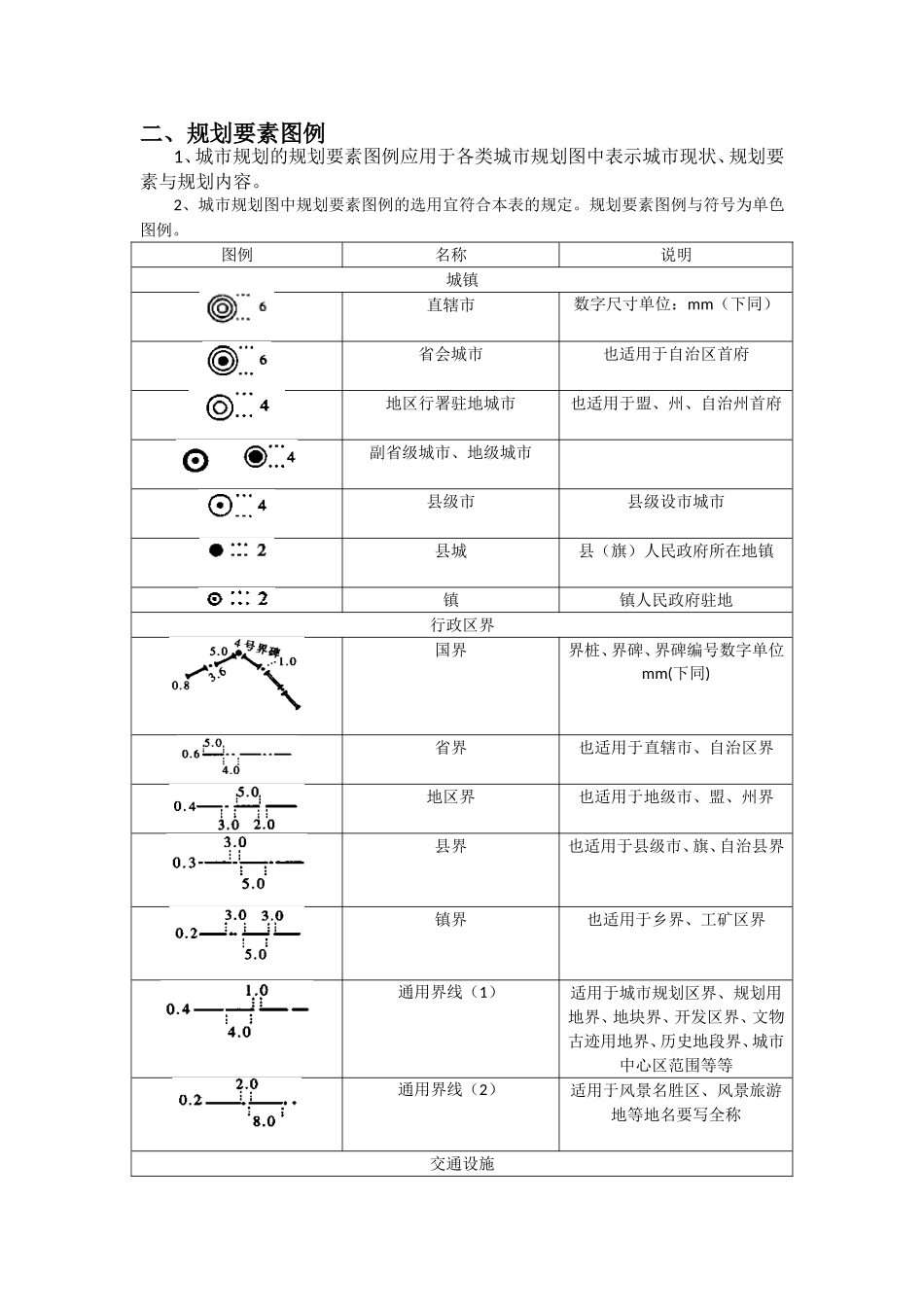

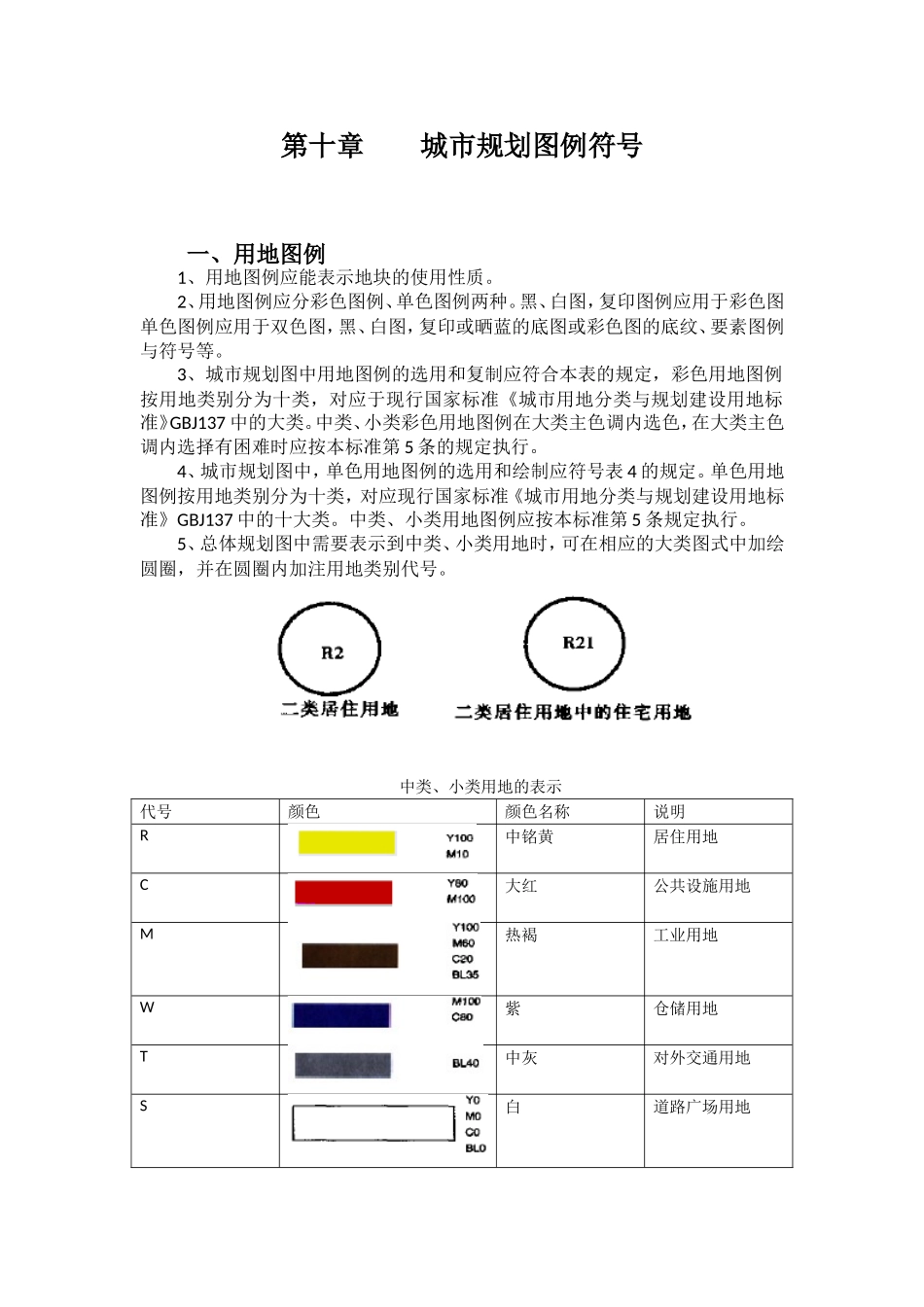

第十章城市规划图例符号一、用地图例1、用地图例应能表示地块的使用性质。2、用地图例应分彩色图例、单色图例两种。黑、白图，复印图例应用于彩色图单色图例应用于双色图，黑、白图，复印或晒蓝的底图或彩色图的底纹、要素图例与符号等。3、城市规划图中用地图例的选用和复制应符合本表的规定，彩色用地图例按用地类别分为十类，对应于现行国家标准《城市用地分类与规划建设用地标准》GBJ137中的大类。中类、小类彩色用地图例在大类主色调内选色，在大类主色调内选择有困难时应按本标准第5条的规定执行。4、城市规划图中，单色用地图例的选用和绘制应符号表4的规定。单色用地图例按用地类别分为十类，对应现行国家标准《城市用地分类与规划建设用地标准》GBJ137中的十大类。中类、小类用地图例应按本标准第5条规定执行。5、总体规划图中需要表示到中类、小类用地时，可在相应的大类图式中加绘圆圈，并在圆圈内加注用地类别代号。中类、小类用地的表示代号颜色颜色名称说明R中铭黄居住用地C大红公共设施用地M热褐工业用地W紫仓储用地T中灰对外交通用地S白道路广场用地U赭石市政设施用地G中草绿绿地D草绿特殊用地EE1淡绿淡蓝其他用地水域注：本表中颜色一栏里所写的Y代表黄色，M代表红色，C代表青色，BL代表黑色；数字代表色彩浓度%值。制图软件Photoshop中可查到。单色用地图例二、规划要素图例1、城市规划的规划要素图例应用于各类城市规划图中表示城市现状、规划要素与规划内容。2、城市规划图中规划要素图例的选用宜符合本表的规定。规划要素图例与符号为单色图例。图例名称说明城镇直辖市数字尺寸单位：mm（下同）省会城市也适用于自治区首府地区行署驻地城市也适用于盟、州、自治州首府副省级城市、地级城市县级市县级设市城市县城县（旗）人民政府所在地镇镇镇人民政府驻地行政区界国界界桩、界碑、界碑编号数字单位mm(下同)省界也适用于直辖市、自治区界地区界也适用于地级市、盟、州界县界也适用于县级市、旗、自治县界镇界也适用于乡界、工矿区界通用界线（1）适用于城市规划区界、规划用地界、地块界、开发区界、文物古迹用地界、历史地段界、城市中心区范围等等通用界线（2）适用于风景名胜区、风景旅游地等地名要写全称交通设施机场适用于民用机场适用于军用机场码头500吨位以上码头铁路站场部分加宽公路G——国道（省、县道写省、县）104——公路编号（二）——公路等级（高速一、二、三、四）公路客运站公路用地地形、地质坡度标准滑坡区虚线内为滑坡范围崩塌区溶洞区泥石流区小点之内示意泥石流边界地下采空区小点围合以内示意地下采空区范围地面沉降区小点围合以内示意地面沉降范围活动性地下断裂带符号交错部位是活动性地下断裂带地震烈度X用阿拉伯数字表示地震裂度等级灾害异常区小点围合之内为灾害异常区范围地质综合评价类别Ⅰ——适宜修建地区Ⅱ——采取工程措施方能修建地区Ⅲ——不宜修建地区城镇体系城镇规模等级单位：万人城镇职能等级分为：工、贸、交、综等郊区规划村镇居民点居民点用地范围应标明地名村镇居民规划集居点居民点用地范围应标明地名水源地应标明水源地地名危险品库区应标明水源地地名火葬场应标明火葬场所在地名公墓应标明公墓所在地名垃圾处理消纳地应标明消纳地所在地名农业生产用地不分种植物种类禁止建设的绿色空间基本农田保护区经与土地利用总体规划协调后的范围城市交通快速路城市轨道交通线路包括：地面的轻轨、有轨电车……地下的地下铁道……主干路次干路支路广场应标明广场名称停车场应标明停车场名称加油站公交车场应标明公交车场名称换乘枢纽应标明换乘枢纽名称给水、排水、消防水源井应标明水源井名称水厂应标明水厂名称、制水能力给水泵站（加压站）应标明泵站名称高位水池应标明高位水池名称、容量贮水池应标明贮水池名称、容量给水管道（消火栓）小城市标明100mm以上管道、管径大中城市根据实际可以放宽消防站应标明消防站名称雨水管道小城市标明250mm以上管道、管径大中城市根据实际可以放宽污水管道小城市标明250mm以上管道、管径大中城市根据实际可以放宽雨、污水排放口雨、污泵站应标明泵站名称污水处理厂应标明污水...
